consignes d'installation

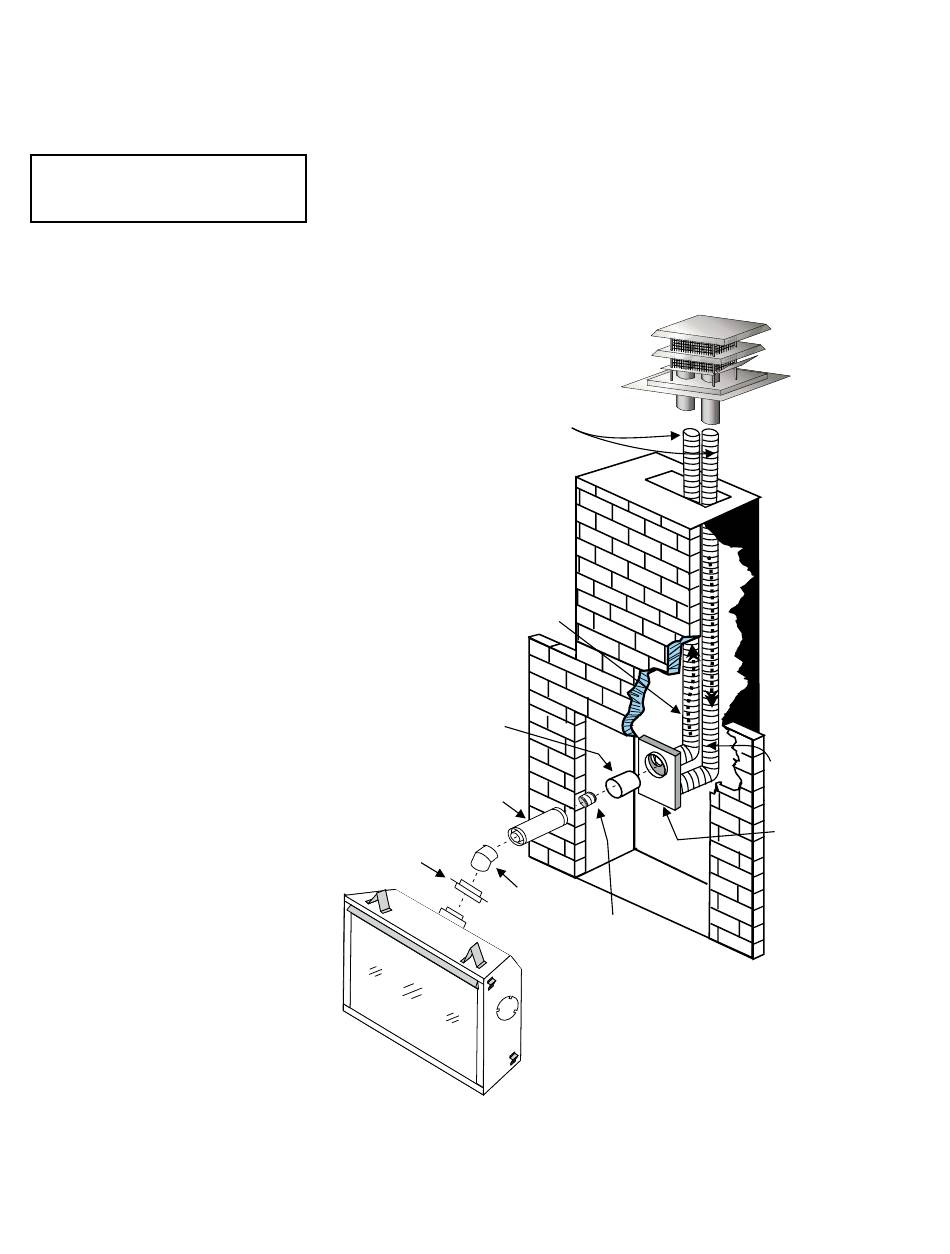

TERMINAISON VERTICALE AVEC SYSTÈME DE GAINES FLEXIBLES COLINÉAIRES DANS UNE
CHEMINÉE DE MAÇONNERIE
CET APPAREIL NE DOIT PAS ÊTRE
RELIÉ À UNE CHEMINÉE DESSERVANT
UN AUTRE APPAREIL À COMBUSTIBLE
SOLIDE.
Cet appareil est conçu pour être relié à deux gaines
flexibles colinéaires de 3 po (76 mm) en aluminium,
qui traversent la cheminée d'un bout à l'autre.
Consulter la section «Configuration du système
d'évacuation – Terminaisons verticales» pour
connaître les distances minimales et maximales
à respecter.
Pièces requises :
Pièce n Description
o
946-529 Chapeau d'évacuation verticale coli-
néaire à évacuation directe DV
948-305 Gaine flexible de 3 po x 35 pi
946-563 Trousse d'adaptateur de système coaxial
à système parallèle contenant :
Adaptateur pour conduit flexible pa-
rallèle
Conduit extérieur
Adaptateur pour conduit intérieur
510-994 Adaptateur pour conduit rigide
46DVA-E45 Coude de 45
o
Autres chapeaux d'évacuation approuvés
46DVA-VC Chapeau d'évacuation verti
cale
46DVA-VCH Chapeau d'évacuation pour
grand vent
46DVA-GK Adaptateur parallèle de 3 po
avec solin
28 | Foyer au gaz P33CE-10 à évacuation directe de Regency®
Les conduits flexibles, parce qu'is épousent des formes variées, conviennent bien aux cheminées de
maçonnerie. Veiller cependant à les garder le plus droit possible et éviter de les plier si ce n'est pas
nécessaire.
Fixer le conduit d'admission d'air au collier d'admission d'air du chapeau d'évacuation.
Chapeau d'évacuation
pour évacuation directe (
deux kits de rallonges certifiés
peuvent être au maximum
à chaque longueur.
Pièce n 948-305
35 pi (11 m)
Conduit
d'évacuation
Conduit extérieur
compris dans le kit
o
n 946-563
Section de conduit
Adapt ateu r
pour conduit rigide
o
n 510-994
Coude de 45
verticale c olin a r é i e
DV )
o
Pièce n 946-529
ajoutés
o
o
Adaptateur
pour conduit intérieur
compris dans le kit
o
n 946-563
Gaines f lex ibles
Entrée d'air
Adapt ateu pour conduit r
flexible linéaire
compris dans le kit
o
n 946-563
