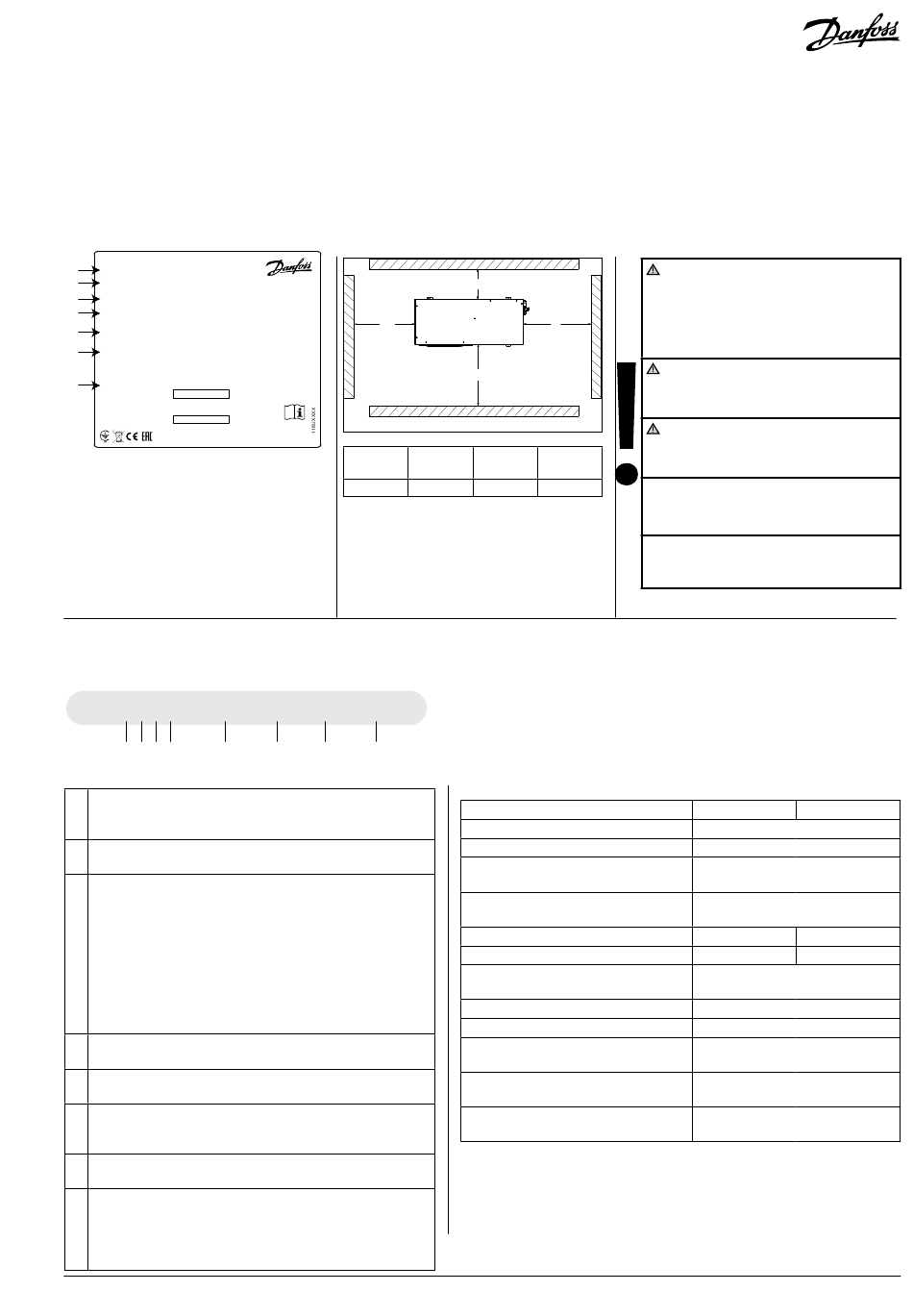

Οδηγίες
Optyma™ Slim Pack
OP-LSQM / LSHM / MSXM / MSHM
MSGM / MSYM / MSBM
Ενδεικτική πινακίδα
A
OP-MSXM034MLW05E
B
114X7062
C
Application
MBP
D
Refrigerant
(1) R404A, R452A, R507,
R448/9A
E
M.W.P. HP
(1) 28 bar
LP
(1) 7 bar
F
Voltage
380-400V~3N~50Hz
LRA
30,5 A
OIL INSIDE POE 46
G
Serial No.
123456CG4818
Barcode Serial No:
EAN No.
XXXXXXXXXXXXX
Danfoss A/S, 6430 Nordborg, Denmark
* Για τις ακριβείς τιμές ανατρέξτε στην πινακίδα τύπου της
μονάδας
A: Μοντέλο
Β: Κωδικός αριθμός
C: Εφαρμογή, Προστασία
D: Ψυκτικό
E: Πίεση Λειτουργίας Περιβλήματος (Μέγιστη
πίεση λειτουργίας)
F: Τάση παροχής, Ρεύμα Ακινητοποιημένου
Δρομέα, Μέγιστο συνεχές ρεύμα
G: Σειριακός Αριθμός και γραμμικός κωδικός
Σύστημα ονομασιών της γκάμας Optyma™ Slim Pack
OP - MSXM
034 ML W05 G
1 2 3 4
5
1 Εφαρμογή
M = MBP
L = LBP
2 Πακέτο
Οικογένεια μονάδων συμπύκνωσης: S = Slim Pack
3 Ψυκτικό
H = R404A/R507 ;
G = R134a, R513A ;
Q = R452A, R404A/R507
X = R404A/R507, R134a, R407A, R407F, R448A, R513A,
R449A,R452A ;
Y = R404A/R507, R448A, R449A;
B = R404A/R507, R449A, R452A;
P = R448A/R449A, R407A/F, R404A/R507,
O = R452A, R404A/R507, R448A, R449A
4 Συμπυκνωτής
M = Συμπυκνωτής θερμότητας μικροκαναλιού
5 Όγκος σάρωσης
Μετατόπιση σε cm
3
: Παράδειγμα 034 = 34 cm
6 Πλατφόρμα συμπιεστή
MLZ, LLZ = Σπειροειδής συμπιεστής (scroll)
MTZ & NTZ = Εμβολοφόρος συμπιεστής
7 Έκδοση
W05/W09: Optyma™ Slim Pack
8 Κωδικός τάσης
G = 1-φασικός συμπιεστής 230 V και 1-φασικός ανεμιστήρας
230 V
E = 3-φασικός συμπιεστής 400 V και 1-φασικός ανεμιστήρας
230 V
© Danfoss | DCS (CC) | 2020.06
MADE IN INDIA
IP54
(2) R134a
(2) R513A
N
(2) 23 bar
(2) 5 bar
MCC
7,5 A
Εικόνα 1 : Ελάχιστες αποστάσεις τοποθέτησης
L
[mm]
[mm]
250
6
7
8
3
L
O
M
M
N
O
[mm]
[mm]
650
550
550
Έλεγχος έκδοσης
Optyma™ Slim Pack
Επίπεδο IP
Τεχνολογία συμπιεστή
Πίνακας ελέγχου (προκαλωδιωμένο
ηλεκτρικό πάνελ)
Συμπυκνωτής τύπου μικροκαναλιού
(microchannel)
Ελεγκτής ταχύτητας ανεμιστήρα
Κύριος διακόπτης (ασφαλειοδιακόπτης)
Ξηραντήρας φίλτρου (συνδέσεις μέσω
διαστολής)
Υαλοδείκτης
Θερμαντήρας στροφαλοθαλάμου
Ρυθμιζόμενος πιεζοστάτης υψηλής/
χαμηλής πίεσης
Θερμοστάτης εκκένωσης αερίου
(παροχή)
Συναγερμός υψηλής/χαμηλής πίεσης
(παροχή)
Η εγκατάσταση και το σέρβις των
μονάδων συμπύκνωσης διενεργούνται μόνο
από κατάλληλα εκπαιδευμένο προσωπικό.
Ακολουθήστε αυτές τις οδηγίες και την ορθή
πρακτική ψυκτικής μηχανικής σε σχέση με
την εγκατάσταση, τη θέση σε λειτουργία, τη
συντήρηση και το σέρβις.
Η μονάδα συμπύκνωσης πρέπει να χρησιμο-
ποιηθεί μόνο για τον σκοπό (τους σκοπούς) για
τον οποίο έχει σχεδιαστεί και εντός του εύρους
εφαρμογής της.
Υπό όλες τις περιστάσεις, θα πρέπει να
ικανοποιούνται οι απαιτήσεις του προτύπου
EN378 (ή άλλου ισχύοντος τοπικού κανονισμού
ασφαλείας).
Η μονάδα συμπύκνωσης παραδίδεται υπό πίεση
αερίου αζώτου (1 bar) και ως εκ τούτου δεν μπορεί
να συνδεθεί ως έχει. Ανατρέξτε στην ενότητα
«εγκατάσταση» για περισσότερες λεπτομέρειες.
Ο χειρισμός της μονάδας συμπύκνωσης πρέπει
να γίνεται με προσοχή στην κάθετη θέση (μέγιστη
απόκλιση από την κατακόρυφο: 15°)
W05
IP54
Σπειροειδής (scroll)/Εμβολοφόρος
ναι
ναι
-
-
ναι
ναι
ναι
Αυτόματο/Λειτουργία χειροκίνητης
επαναφοράς
ναι*
ναι*
118A0549C - AN23308644013405-001401 | 47
W09
ναι
ναι
