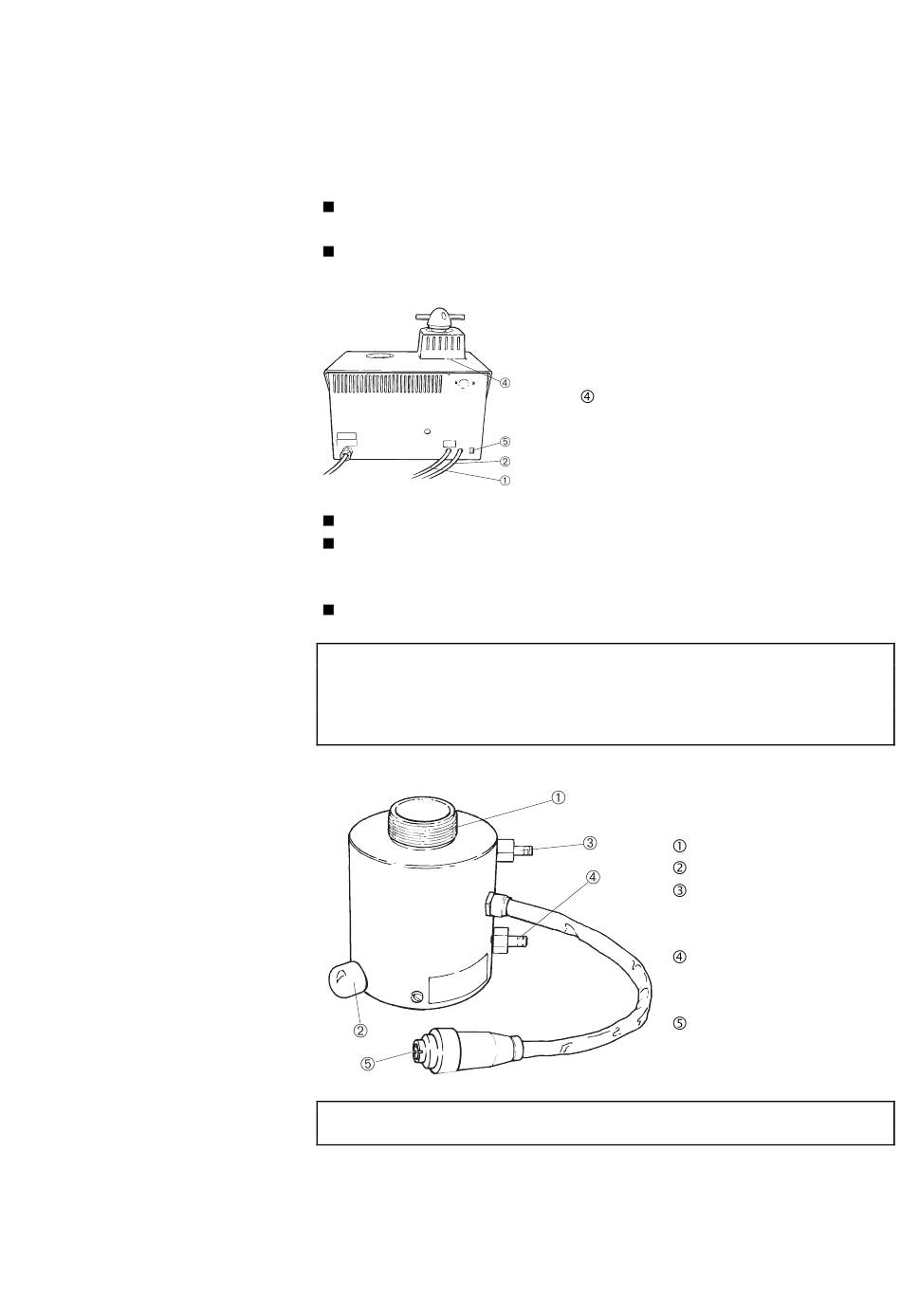

Einbetteinheit zusammenbauen
Abdeckung abnehmen
Einbauen des Unterstempels
Einbetteinheit montieren
LaboPress-1
Gebrauchsanweisung
Lösen Sie den Schnappverschluß (Pos. 4) mit dem
Sechskantschlüssel (Inbus).
Durch leichten Druck rechts und links auf die Abdeckung
kommt diese frei; heben Sie sie ab.
Den Untertempel auf die Stempelstange anbringen
Den Unterstempel so drehen, daß die Löcher in der Stange
und der Stempel übereinstimmen und setzen Sie den
Stempelstift ein.
Vergewissern Sie sich, daß der Stift nicht herausragt.
Der Achszapfen ist ein Teil des Sicherheitsmechanismus des Gerätes, um
das Gerät gegen Schäden zu schützen. Sehen Sie: Wartung. Falls er bricht
darf er nur mit einem originalen Struers Ersatzstift erstattet werden, da die
Sicherheitsmechanismen sonst nicht optimal sind.
Beim Einbau der Einbetteinheit darf das Gerät nicht eingeschaltet werden.
Schnappverschluß
WICHTIG
Einbettzylinder
Feststellschraube
Obere
Schnellkupplung für
das Kühlwasser
Untere
Schnellkupplung für
das Kühlwasser
Stecker
WICHTIG
5
