- Page 61 LaboPress-3 Mode d’emploi Mode d’emploi no.: 15087003 Date de parution 11.01.2008...
- Page 63 Les restrictions suivantes doivent être observées. Le non respect de ces restrictions pourra entraîner une annulation des obligations légales de Struers: Mode d'emploi: Le mode d'emploi Struers ne peut être utilisé que pour l'équipement Struers pour lequel il a été spécifiquement rédigé.
-
Page 65: A Lire Attentivement Avant Utilisation
10. Ne pas faire fonctionner la machine lors de l'assemblage ou du désassemblage de l'unité d'enrobage. La machine est conçue pour être utilisée avec des articles consommables fournis par Struers. En cas de mauvais usage, d'installation incorrecte, de modification, de négligence, d'accident ou de réparation impropre, Struers n'acceptera aucune responsabilité... - Page 67 Retirer le piston inférieur ..............7 Changer d'unité d'enrobage.............. 7 2. Opérations de base Utiliser les touches de contrôle ............8 Touches de contrôle sur la plaque avant de LaboPress-3..8 Signaux sonores ................. 8 Interrupteur principal ............... 8 Placer l'échantillon ................. 10 Verser la résine sur l'échantillon..........
-
Page 68: Installation
Détacher LaboPress-3 du fond de la caisse de transport en Déballer LaboPress-3 retirant les quatre vis du dessous. LaboPress-3 doit être placée sur une table stable à hauteur de Placer LaboPress-3 travail adéquate. La machine doit être placée à proximité de l'alimentation en courant, d'un robinet d'eau et de l'écoulement. -
Page 69: Se Familiariser Avec Labopress-3

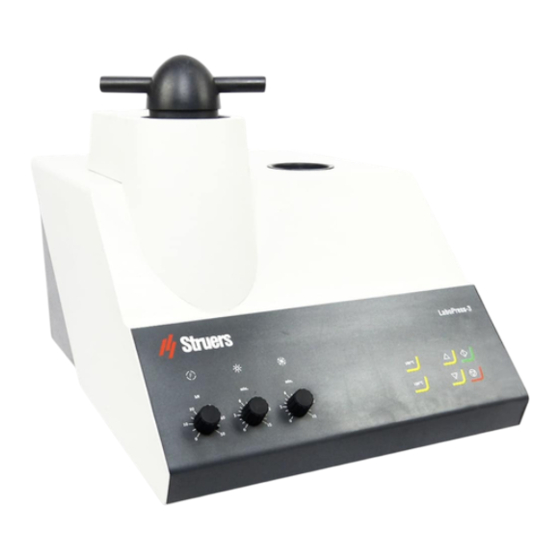

LaboPress-3 Mode d’emploi Se familiariser avec Prendre le temps de se familiariser avec l'emplacement et les LaboPress-3 noms des composants de LaboPress-3. Plaque avant Fermeture supérieure Interrupteur principal Unité d'enrobage Bague de protection contre la poussière Couvercle de l'unité d'enrobage... -
Page 70: Niveau De Bruit
Le niveau de bruit de la machine est de 60 dB (A) mesuré quand Niveau de bruit la pompe est en marche, à une distance de 1,0 m de la machine. Alimentation en courant LaboPress-3 est, à l'usine, munie d'un câble électrique. Monter une prise sur le câble: Marron: phase Bleu: neutre... -
Page 71: Assemblage De L'unité D'enrobage
Veuillez voir: Maintenance. S’il se casse ou disparaît, il ne doit être remplacé que par une pièce de rechange Struers, sinon le mécanisme de sécurité ne pourrait plus fonctionner. Installer l'unité d'enrobage... -
Page 72: Installer Le Couvercle
LaboPress-3 Mode d’emploi IMPORTANT Ne pas faire fonctionner la machine lors de l'installation de l'unité d'enrobage. Dévisser la vis de fixation d'environ 10 mm. Placer le cylindre d'enrobage au dessus du piston inférieur avec la vis de fixation dans la position montrée. -
Page 73: Retirer L'unité D'enrobage
Veuillez voir: Maintenance. S’il se casse ou disparaît, il ne doit être remplacé que par une pièce de rechange Struers, sinon le mécanisme de sécurité ne pourrait plus fonctionner. Suivre les instructions au paragraphe Retirer l'unité d'enrobage Changer d'unité... -
Page 74: Opérations De Base
LaboPress-3 Mode d’emploi 2. Opérations de base Utiliser les touches de contrôle Touches de contrôle sur la plaque avant de LaboPress-3 LaboPress-3 180°C 150°C Signaux sonores Bip bref: lorsqu'une touche est pressée, un bip bref indique que la commande a été acceptée. - Page 75 LaboPress-3 Mode d’emploi Pos. No. Touche Fonction Pos. No. Touche Fonction Allume et éteint le courant principal de S'allume quand la fonction de la machine. L'interrupteur principal est chauffage est activée. ¹ placé à la droite du coffret. INTERRUP- INDICATEUR...
-
Page 76: Placer L'échantillon
Le "Produit anti-adhérent" doit toujours être appliqué sur les pistons d'enrobage, car en couches fines, il empêche les résines de coller à la surface. AntiStick de Struers permet d'appliquer facilement une fine couche de poudre de stéarate sur les pistons. -
Page 77: Installer La Fermeture Supérieure
LaboPress-3 Mode d’emploi Installer la fermeture supérieure Eliminer la poussière de résine de la partie supérieure du cylindre d'enrobage. Nettoyer la surface cylindrique du piston supérieur. Il est facile d’enlever la résine durcie sans endommager la surface du piston en utilisant le racloir fourni. -
Page 78: Commencer Le Processus D'enrobage
LaboPress-3 Mode d’emploi Commencer le processus Programmer la force. d'enrobage Programmer le temps de chauffage. Programmer la température de chauffage (180/150°C). Programmer le temps de refroidissement. Appuyer sur MARCHE , et le processus va se dérouler automatiquement. Le processus d'enrobage peut être suivi sur les indicateurs de chaleur et de refroidissement. - Page 79 Table des matières Page 1. Opérations avancées Installation de l'unité de recyclage (Optionnelle) ....14 Douille pour le recyclage ............14 2. Struers Metalog Guide™ ..........15 3. Guide d'application pour l'enrobage à chaud ..15 4. Accessoires ................. 16 5.
-
Page 80: Opérations Avancées
Remplacer le tube d'écoulement sur la pompe dans TRECI avec la soupape de retenue coudée et le mamelon hexagonal de ROPRE. Struers recommande de sceller les filetages. Brancher le tuyau de pression de la presse d'enrobage au mamelon hexagonal. Ne pas oublier de monter le joint. -
Page 81: Struers Metalog Guide
Mode d’emploi 2. Struers Metalog Guide ™ Le Metalog Guide™ de Struers offre des méthodes de préparation pour les matériaux les plus communs, basées sur la simple analyse de deux propriétés clés: la dureté et la ductilité. Trouver la méthode correcte est simple, ainsi que le choix des consommables. -
Page 82: Accessoires
2 enrobages simultanément 30 mm dia. CYLDO 1 ¼" dia. CYLDO 1 ½" dia. CYLDO 40 mm dia. CYLDO CYLDO 50 mm dia. TRECI Unité de recyclage ROPRE Connecteur pour l’unité de recyclage pour brancher l’unité de recyclage (TRECI) à LaboPress-3... -
Page 83: Consommables
LaboPress-3 Mode d’emploi 5. Consommables Résine Application Propriété spécifique Matériau Contenu Code ConduFast Polissage électrolytique Conductrice d'électricité Résine acrylique avec 1 kg RESFE Retrait très faible charge de poudre de fer (Resin 1) Thermoplastique, Grise SpeciFast Enrobages transparents Transparente Acrylique... -
Page 84: Indication D'erreurs
Chauffage insuffisant. Réglage incorrect du temps de Régler les paramètres corrects. préchauffage ou de chauffage. Système de chauffage défectueux. Appeler un technicien de service Struers. Refroidissement insuffisant. Réglage incorrect du temps de Régler le paramètre correct. refroidissement. Le robinet d'eau fournissant l'eau Ouvrir le robinet. - Page 85 Essayer de monter la fermeture supérieure sans le piston supérieur. Si cela n'est pas possible, appeler un technicien de service Struers. Essayer d'insérer le piston supérieur démonté dans le cylindre d'enrobage. Si cela n'est pas possible, appeler un technicien de service Struers.
-
Page 86: Maintenance
LaboPress-3 Mode d’emploi 7. Maintenance Quotidienne Nettoyer toutes les surfaces accessibles à l'aide d'un chiffon humide. Mensuelle Nettoyage sous le piston inférieur Lors de l'enrobage, certains restes de résine durcie tomberont du piston inférieur et formeront un dépôt en dessous de celui-ci. -
Page 87: Retirer Le Piston Supérieur
LaboPress-3 Mode d’emploi Retirer les prises de couverture des extrémités des poignées et Retirer le piston supérieur les dévisser à l'aide d'une clé hexagonale (pos. 1). Retirer le chapeau en plastique (pos.2). Soulever le piston supérieur et retirer le joint de fermeture (pos.3). -
Page 88: Remplacer L'eau De Refroidissement
Vérifier l'unité de IMPORTANT recyclage Toujours maintenir la concentration correcte d'additif Struers dans l'eau de refroidissement (pourcentage indiqué sur la bouteille d'additif). Se rappeler d'ajouter l'additif Struers chaque fois que l'on rajoute de l'eau. Chaque semaine, vérifier l’eau de refroidissement dans l’unité de recyclage et procéder à... -
Page 89: Données Techniques
LaboPress-3 Mode d’emploi 8. Données techniques Sujet Spécifications Unités d'enrobage Diamètre 25, 30, 40, 50 mm (Optionnelles) Compression Force sur la tige du Variable entre 0 et 50 kN piston Chauffage Température 150/180 °C (avec pression) Temps Variable entre 0 et 15 min... -
Page 90: Carte De Référence Rapide
LaboPress-3 Mode d’emploi Carte de référence rapide Placer l'échantillon Appuyer continûment sur PISTON VERS LE HAUT O pour faire monter le piston inférieur à sa limite supérieure. Appliquer le "Produit anti-adhérent" sur la surface du piston inférieur. Placer l'échantillon sur le piston. -
Page 106: Konformitätserklärung
L’équipement est conforme aux standards américains: Informations FCC paragraphe 15, sous-paragraphe B et UL508. supplémentaires La déclaration ci-dessus a été faite d’après la méthode globale, module A Date: 04.12.2007 Christian Skjold Heyde, Vice- President, R& D et Production, Struers A/S eu_erkl\508gdoc... - Page 111 LaboPress-3 Presse d’enrobage entièrement automatique pour l’enrobage à chaud de tous les matériaux. Equipée d’une unité d’enrobage à faible consommation d’énergie Opération facile ré dui te de moi tié est suf fi san te pour Piston intermédiaire chauf fer l’uni té d’en ro ba ge beau coup L’utilisation d’un piston in ter mé...
