FOR SERVICE TECHNICIAN ONLY - DO NOT REMOVE OR DESTROY
ACCESSING & REMOVING THE
ELECTRONIC ASSEMBLIES

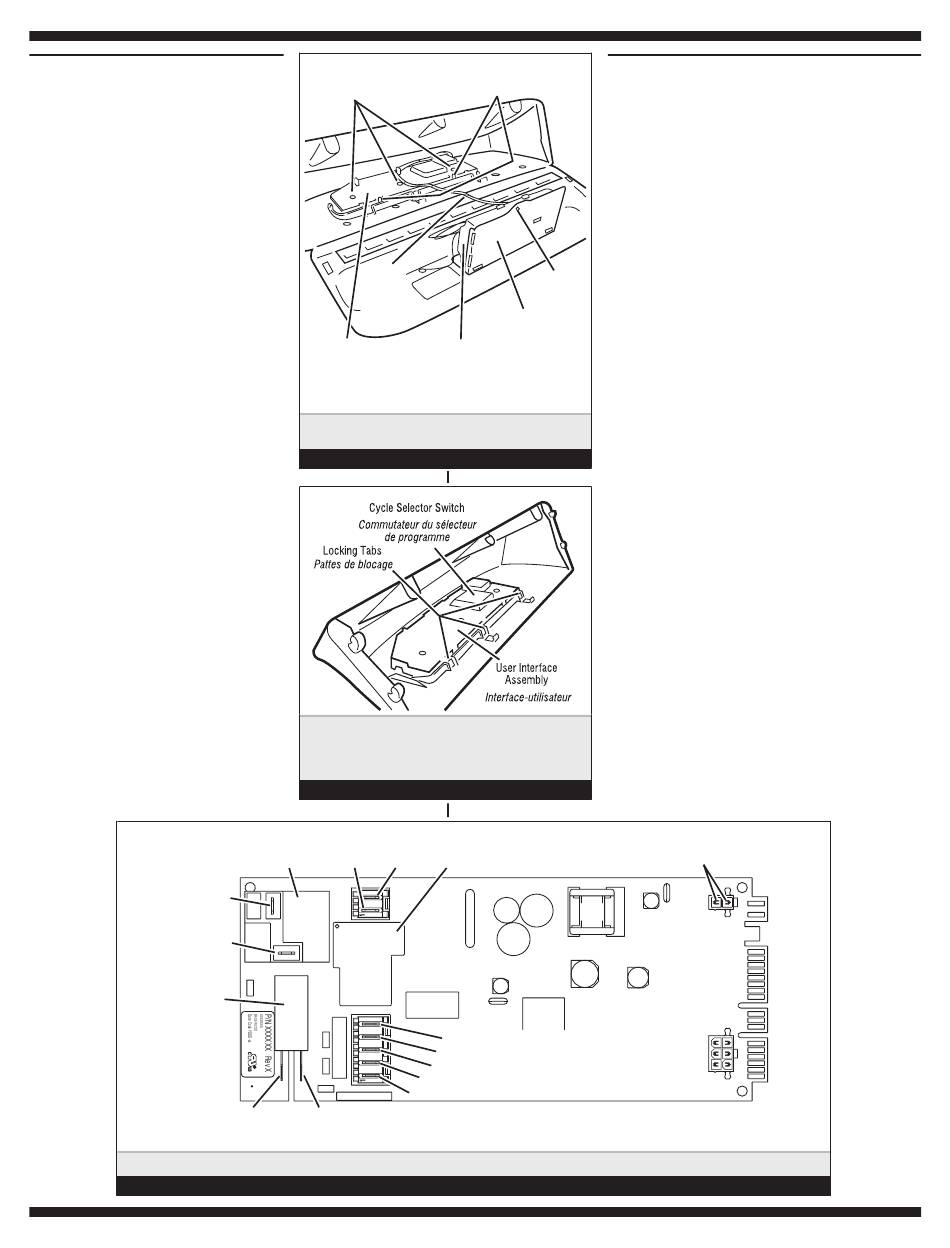

There are two electronic assemblies; the machine
control electronics and the user interface
electronics. See figures 14 and 16.
1. Unplug dryer or disconnect power.
2. Remove two screws from the rear of the
console assembly. Pull console towards front
of dryer to hinge open and/or remove console.
Removing the Machine Control
Electronics
3. Remove the wire connections to the
machine control assembly.
4. Remove the one screw holding the machine
control assembly to the metal bracket. See
figure 14.
5. Push in on the tab located on the back of the
machine control to slide it off the bracket.
Removing the User Interface Assembly
3. Remove the wire connections from the user
interface assembly, including the P5 ribbon
cable. See figure 14.
4. Remove the cycle selector knob from the
front of the console by firmly pulling on it or
carefully prying straight upward.
5. The user interface assembly is held to the
console insert panel by three screws and
two locking tabs. After the screws are
removed, lift each of the locking tabs to
remove the back cover of the user interface
assembly. See figure 14.
6. Remove the cycle selector switch from the
user interface assembly opening by lifting
the locking tab on the cycle selector switch
and turning the selector switch in a
counterclockwise direction. See figure 15.
7. Locking tabs located at the bottom of the
console insert panel secure the user
interface assembly to the console insert
panel. Using a flat-blade screwdriver, gently
apply pressure to the locking tabs to release
the user interface assembly. See figure 15.
N.O. Black
N.O. Noir
COM Red
COM Rouge
Heater Relay 2
(Dual Element
Model Only)
Relais chauffage
(S eulement pour
modèle à
élément double
Machine Control Electronics.
PART NO. W10156039A
3 Screws
3 vis
P5
Ribbon
Cable
Câble
plat P5
User Interface
Assembly Back Cover
Couvercle arrière de
l'interface-utilisateur
Locate the electronic
assemblies.
Gently apply pressure
to locking tabs to
release the user
interface assembly.
Heater Relay 1 Blue Black
Bleu
Relais chauffage 1 Noir
P9
1
2
5
)
1
P8
N.O. Black COM Violet
N.O. Noir COM Violet
POUR LE TECHNICIEN SEULEMENT - NE PAS ENLEVER NI DÉTRUIRE
Back Cover Locking Tabs
Pattes de blocage du couvercle arrière
Screw
Vis
Metal Bracket
Bride métallique
Machine Control
Electronics Assembly
Module de commande
électronique de la machine
Position des modules
électroniques.
Figure 14
Exercer doucement une
pression sur les pattes de
blocage pour dégager le
modulede l'interface-utilisateur.
Figure 15
Motor Relay
Relais – moteur
Black-White Noir-blanc
Tan Tan
White Blanc
Green-Yellow Vert-jaune
Brown Marron
Module de commande électronique de la machine.
Figure 16
PAGE 14
MODULES ÉLECTRONIQUES – ACCÈS ET
DÉPOSE
Il y a deux modules électroniques; le module de commande
électronique de la machine, et le module de l'interface-
utilisateur. Voir figures 14 et 16.
1. Débrancher la sécheuse ou déconnecter la source de
courant électrique.
2. Ôter les deux vis à l'arrière de la console. Tirer la console
vers l'avant de la sécheuse pour ouvrir et/ou enlever la
console.
Dépose du module de commande électronique de
la machine
3. Supprimer toutes les connexions des conducteurs sur
le module de commande électronique de la machine.
4. Enlever la vis fixant le module de commande sur la
bride métallique. Voir figure 14.
5. Pousser sur la patte située à l'arrière du module de
commande de la machine pour la dégager de la bride.
Dépose de module de l'interface-utilisateur
3. Débrancher toutes les connexions de conducteur sur
l'interface-utilisateur, y compris le câble plat P5. Voir
figure 14.
4. Ôter le bouton du sélecteur de programme à l'avant de
la console : tirer fermement sur le bouton ou pousser
prudemment le bouton vers le haut avec un instrument
faisant levier.
5. L'interface-utilisateur est fixée sur le panneau de la
console par trois vis et deux pattes de blocage. Après
avoir enlevé les vis, soulever chacune des pattes de
blocage pour séparer le couvercle arrière de
l'interface-utilisateur. Voir figure 14.
6. Retirer le commutateur du sélecteur de programme à
travers l'ouverture pour le séparer de l'interface-
utilisateur : pousser vers le haut sur les pattes de
blocage du commutateur de sélection de programme et
faire tourner le commutateur dans le sens antihoraire.
Voir figure 15.
7. Les pattes de blocage situées en bas du panneau de
la console assujettissent l'interface-utilisateur sur le
panneau de la console. Exercer doucement un effet
de levier avec un tournevis à lame plate sur les pattes
de blocage pour dégager le module de l'interface-
utilisateur. Voir figure 15.
Yellow-Red
Jaune-rouge
1
1
P13
P3
P5
8
1
P2
3
P14
1
6
3
P4
1
1
PIÈCE N
o
W10156039A
