Écran de pesage

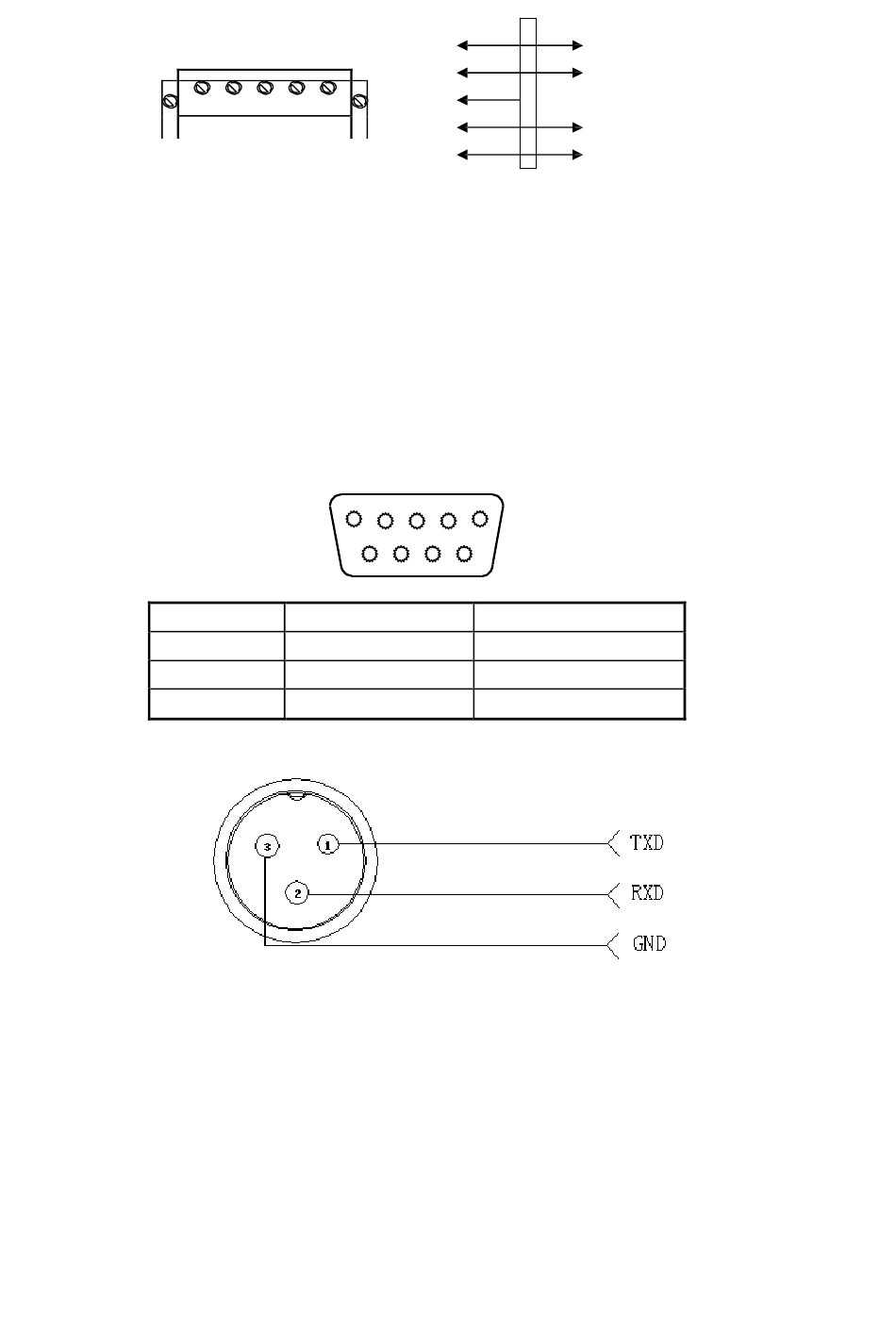

-EXC -IN HD +IN +EXC
2.3
Interface de
communication
Interface RS232 : DB9 Pin ou
3 Pin
Définition DB9
Fonction Pin et définition dans la table suivante:
DB9
Définition
2
TXD
3
RXD
5
GND
Note: si RS485, la connexion pin est 2 et 5 pin.
3 Définition Pin
+EXC
+IN
HD
-IN
-EXC
5
4
3
2 1
9
8
7 6
Fonction
Envoyer données
Recevoir données
Interface de terre
Cellule de charge
+ tension
+ signal de sortie
-----------
câble protégé
- signal de sortie
- tension
8
