Première édition • deuxième impression

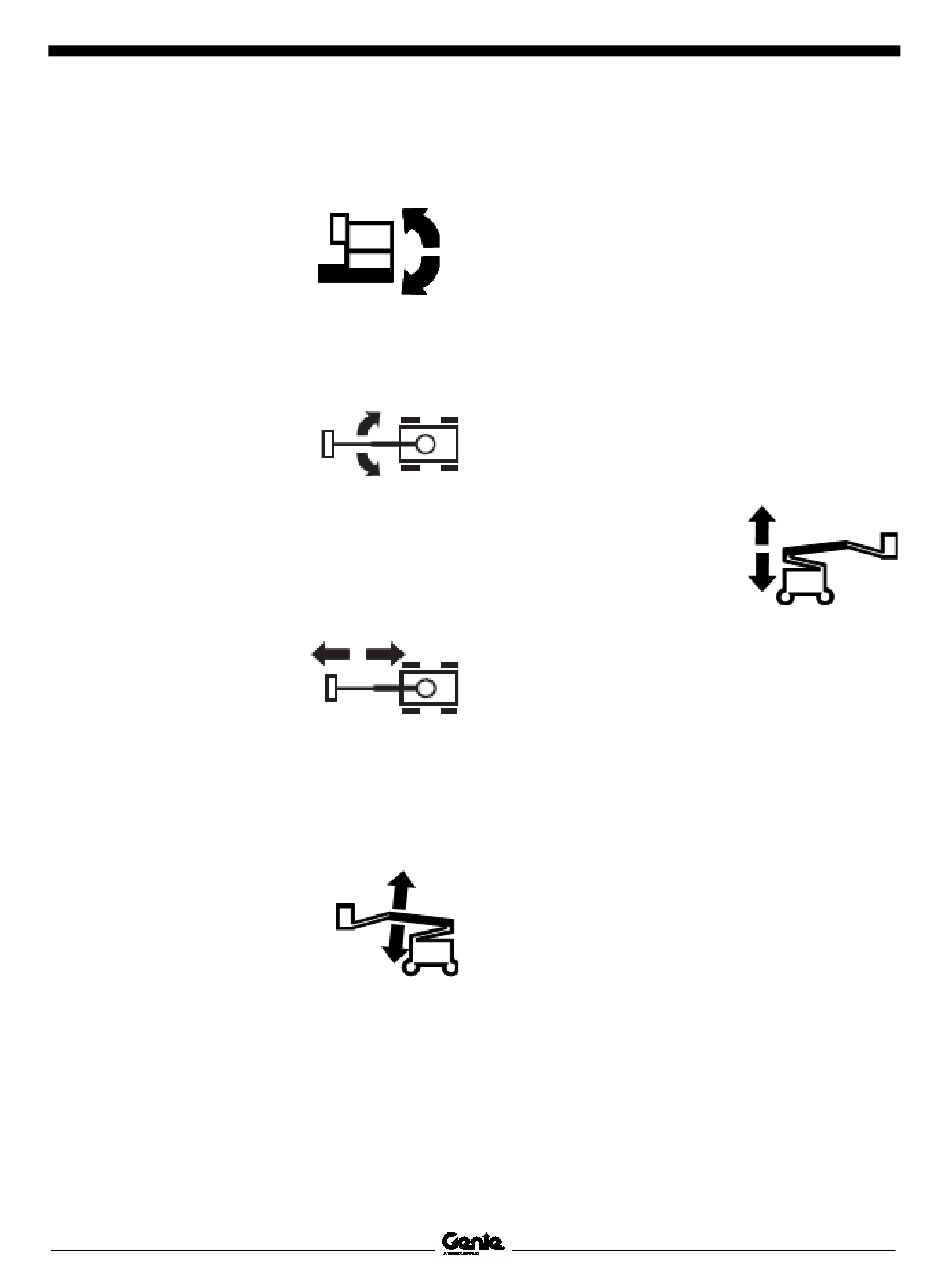

Panneau de commandes au sol
1
Interrupteur de mise à niveau de la nacelle
Pousser l'interrupteur de
mise à niveau de la nacelle
vers le haut pour relever la
nacelle. Pousser
l'interrupteur de mise à
niveau de la nacelle vers le
bas pour abaisser la
nacelle.
2
Interrupteur de rotation de la tourelle
Pousser l'interrupteur de
rotation de la tourelle vers la
droite pour faire pivoter la
tourelle vers la droite.
Pousser l'interrupteur de
rotation de la tourelle vers la
gauche pour faire pivoter la
tourelle vers la gauche.
3
Interrupteur d'extension/rétraction de la flèche
primaire
Pousser l'interrupteur
d'extension/rétraction de la
flèche primaire vers la droite
pour rétracter la flèche.
Pousser l'interrupteur
d'extension/rétraction de la
flèche vers la gauche pour
étendre la flèche.
4
Interrupteur de montée/descente de la flèche
primaire
Pousser l'interrupteur vers le
haut pour relever la flèche
primaire. Pousser
l'interrupteur vers le bas pour
abaisser la flèche primaire.
5
Témoin de surcharge de la nacelle
Le clignotement du témoin indique que la nacelle
est surchargée et aucune fonction n'est active.
Retirer du poids jusqu'à l'extinction du témoin.
Pièce réf. 1257143FRGT
6
Interrupteur à clé à 3 positions (nacelle/arrêt/sol)
Positionner l'interrupteur à clé sur les
commandes de la nacelle pour activer les
commandes de la nacelle. Positionner
l'interrupteur à clé en position d'arrêt pour
éteindre la machine. Positionner l'interrupteur à
clé sur les commandes au sol pour activer les
commandes au sol.
7
Bouton rouge d'arrêt d'urgence
Enfoncer le bouton rouge d'arrêt d'urgence en
position d'arrêt pour arrêter toutes les fonctions
de la machine. Tirer le bouton rouge d'arrêt
d'urgence en position de marche pour utiliser la
machine.
8
Interrupteur de montée/descente de la flèche
secondaire
Pousser l'interrupteur vers
le haut pour relever la
flèche secondaire. Pousser
l'interrupteur vers le bas
pour abaisser la flèche
secondaire.
9
Bouton de validation de fonction
Appuyer sur le bouton de validation des
fonctions sans le relâcher pour activer les
fonctions du panneau de commandes au sol.
10 Interrupteur d'alimentation auxiliaire
Utiliser l'alimentation auxiliaire si la source
d'alimentation principale (le moteur) tombe en
panne.
Enfoncer l'interrupteur d'alimentation auxiliaire
dans un sens ou dans l'autre tout en activant la
fonction souhaitée.
11 Compteur horaire
Z
®
-33
Manuel de l'opérateur
Commandes
21
