12 | Deutsch
Absaughaube zum Trennen mit Führungsschlitten
Die Absaughaube zum Trennen mit Führungsschlitten 25 wird
wie die Schutzhaube zum Schleifen 9 montiert.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 6.
Schrauben Sie den Zusatzgriff 6 abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf ein.
Handschutz
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 18 oder mit der Topfbürste/Scheibenbürste/
Fächerschleifscheibe immer den Handschutz 17.
Befestigen Sie den Handschutz 17 mit dem Zusatzgriff 6.
Schleifwerkzeuge montieren
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind. Die Scheiben werden beim Arbeiten
sehr heiß.
Reinigen Sie die Schleifspindel 7 und alle zu montierenden
Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste 1, um die Schleifspindel festzu-
stellen.
Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter 12 auf und spannen diese mit dem Zweiloch-
schlüssel, siehe Abschnitt „Schnellspannmutter".
Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
1 609 929 U65 | (13.3.12)

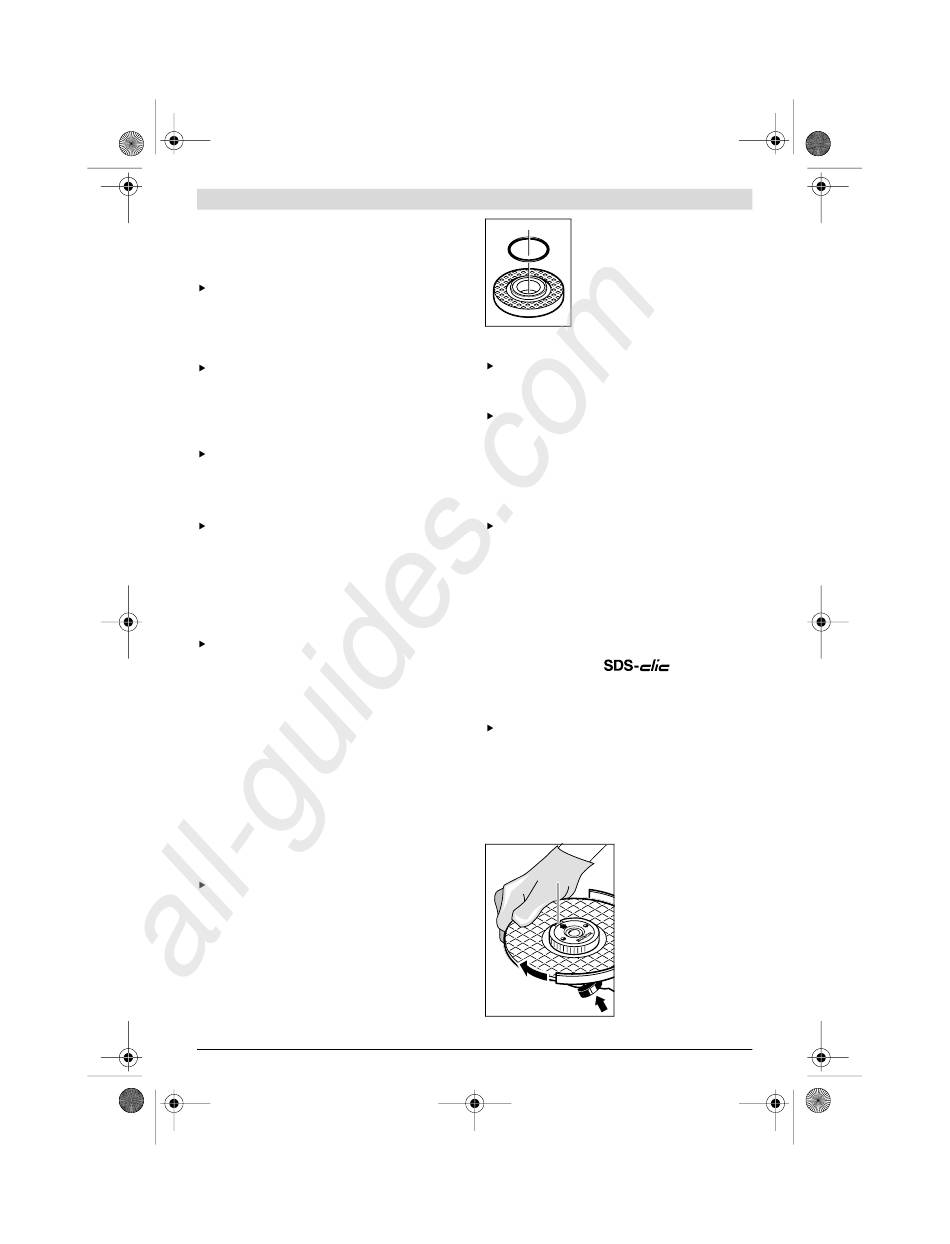

Im Aufnahmeflansch 10 ist um den Zen-
trierbund ein Kunststoffteil (O-Ring)
eingesetzt. Fehlt der O-Ring oder ist
er beschädigt, muss der Aufnahme-
flansch 10 vor der Weiterverwendung
unbedingt ersetzt werden.
Fächerschleifscheibe
Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 17.
Gummi-Schleifteller
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 18 immer den Handschutz 17.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Rundmutter 20 auf und spannen Sie diese
mit dem Zweilochschlüssel.
Topfbürste/Scheibenbürste
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 17.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.
Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter 12 die Schnellspannmutter 13 verwenden.
Die Schnellspannmutter 13 darf nur für Schleif- oder
Trennscheiben verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 13.
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 13 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 27 zei-
gen.
Drücken Sie die Spindel-Ar-
retiertaste 1 um die Schleif-
27
spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.
