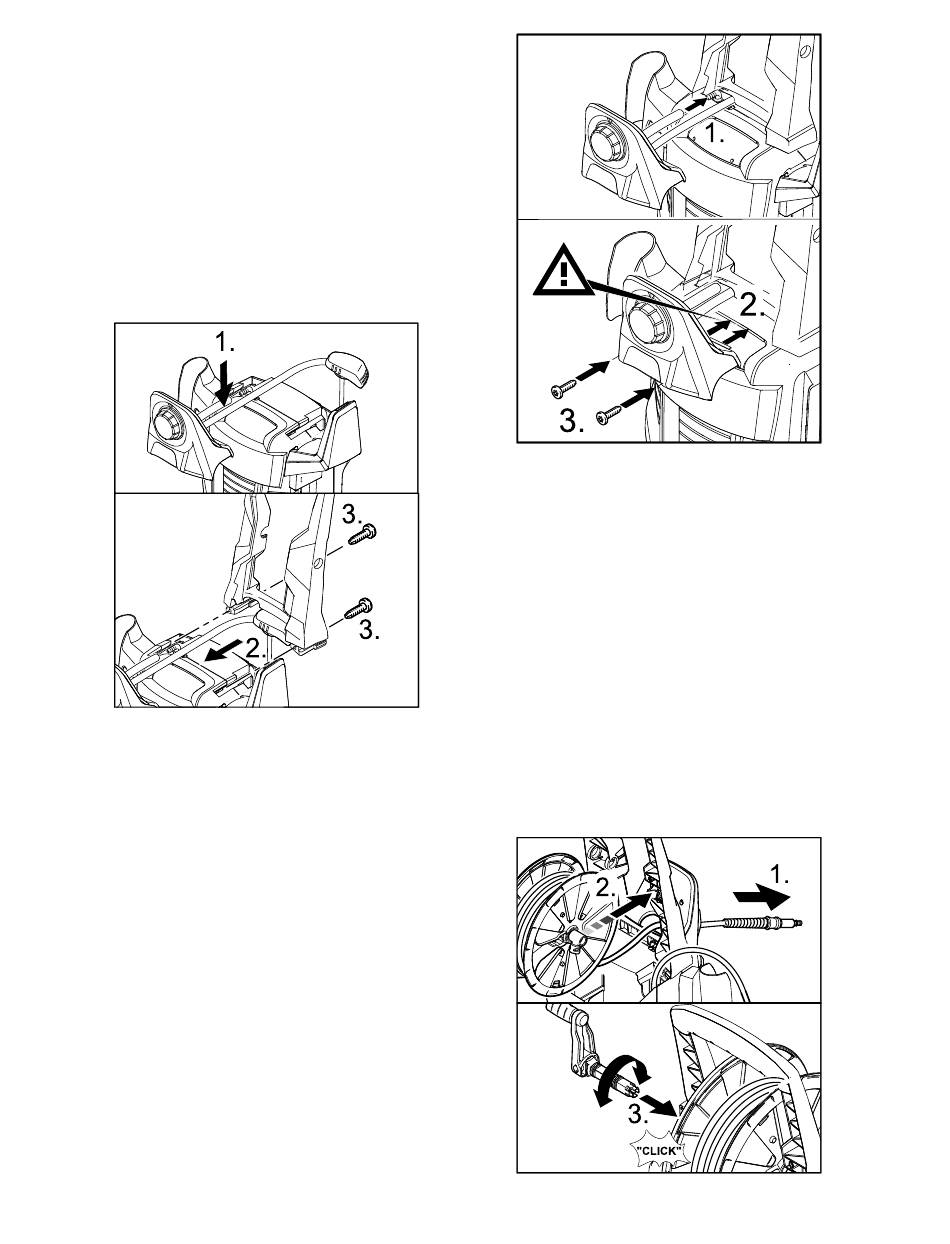

Montar el asa de transporte
Antes de montar el asa, tiene que colo-
car los tubos del regulador de detergen-
te entre el asa y el cuerpo de la
máquina.
PASO 4:

Sujetar la manguera de detergente
en la guarnición como se indica más
abajo.
Insertar el asa de transporte en la
guía y asegurar con dos tornillos.
Montar el regulador de dosificación
de detergente
PASO 5:

Insertar el tubo de succión de deter-
gente en la guarnición de la mangue-
ra.
Colocar el regulador de dosificación
y fijar con los dos tornillos.
Indicación: A la hora de realizar el
montaje, procurar que las lengüetas
del regulador de dosificación queden
fijadas en las ranuras de la carcasa.
24 Español
All manuals and user guides at all-guides.com
Montar el enrollador de mangueras
de alta presión

PASO 6:
Desplazar el extremo libre de la
manguera de alta presión enrollada
por las ranuras del regulador de do-
sificación.
Colocar el tambor de la manguera en
los alojamientos del asa de transpor-
te.
Insertar el eje de la manivela en las
guías.
Rotar y presionar hasta que la palan-
ca encaje.
