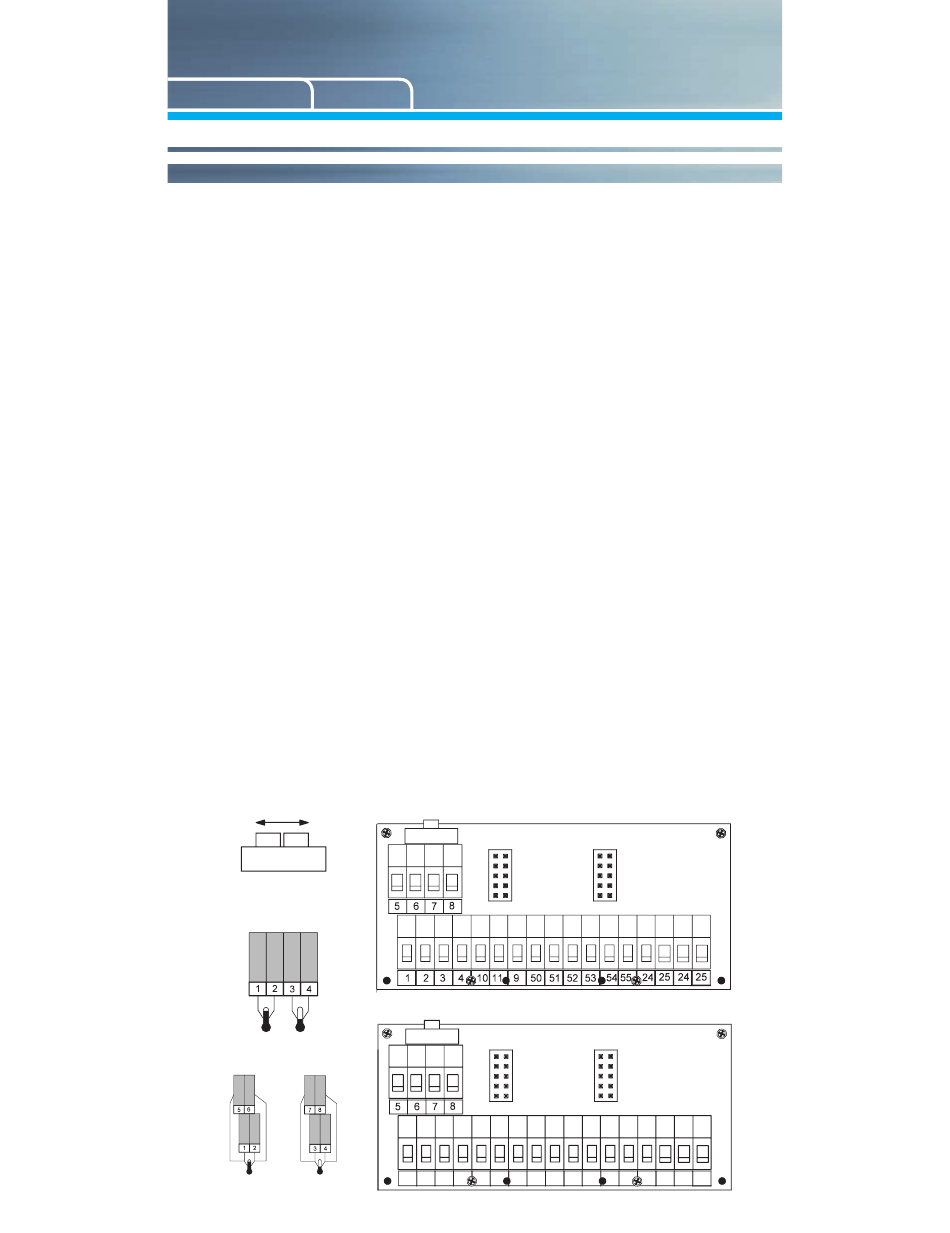

Anschlussbelegung

Temperaturfühler
2-Leiter Messung:
Vorlauf 1 – 2
Rücklauf 3 – 4
Volumenmessteil
Kontakt: 10
GND: 11
Ein-/Ausgänge
I/O 1: Kontakt: 52
GND: 53
M-Bus RS-232
L1: 24 DTR: 71
L2: 25 GND: 72
Tx: 73
Rx: 74
Je nach Ausführung kann sich die Version der Anschlussplatine unter-
scheiden. Werden Wasserzähler mit potentialfreiem Reedkontakt an
die Eingänge angeschlossen, ist der Anschluss der Adern beliebig. Bei
Aufschaltung von Ausgängen an, z.B. eine GLT, ist die Polarität zu be-
achten. Die Anschlussklemmen 24/25 sind doppelt vorhanden für die
Ein- und Ausführung der M-Bus-Kabel.
2 4
Schalter
Anschluss 2-Leiter
Anschluss 4-Leiter
4-Leiter Messung (optional):
Vorlauf 1 – 2 / 5 – 6
Rücklauf 3 – 4 / 7 – 8
I/O 2: Kontakt: 54
GND:
RS-485
+UB: 71
GND: 72
A: 73
B: 74
1 2 3 4 10 11 9 50 51 52 53 54 55
55
71 72 73 74
5
