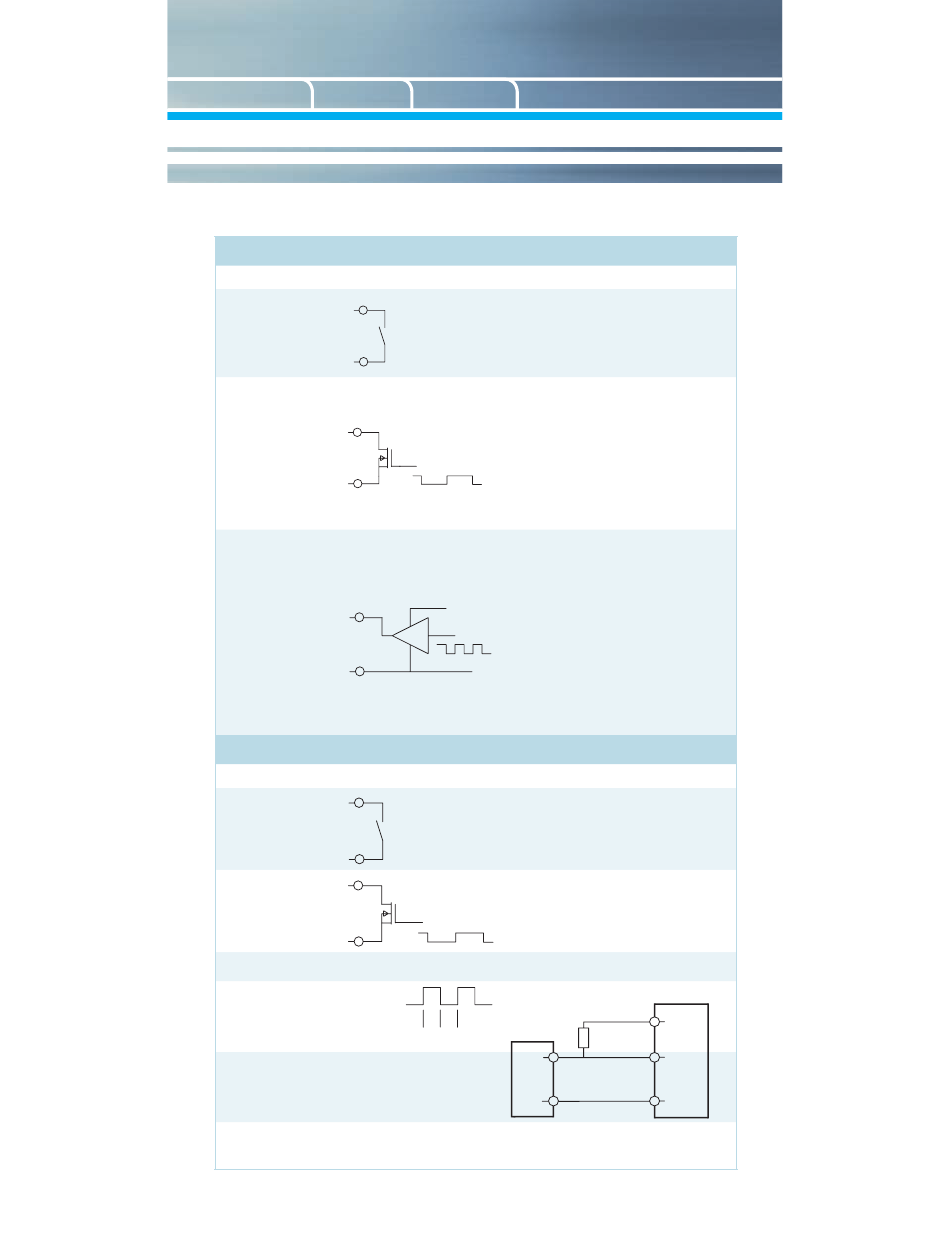

Technische Daten Anschluss Volumenein- / ausgang

Anschluss Volumeneingang
Beschaltung Schaltbild
Passiv mit
10
mechanischem
Kontakt
11
Passiv
10
mit open drain
FET
11
Aktiv z.B. mit
10
C-MOS Gatter
Uhigh = 2,5 ... 3,6 V
Ulow = 0 ... 0,3 V
11
Anschluss Zusatzeingänge
Beschaltung Schaltbild
Passiver
52/
Eingang
54
mit mechani-
schem
53/
Kontakt
Passiver
52/
54
Eingang
mit open drain
FET 53/
55
Anschluss Ausgang
Ext. Spannung 3V...30V DC
Max. Strom
20mA
1 Hz
Ausgangs- (8 Hz dynamisch
frequenz umschaltend wenn Ausga-
be mit 1 Hz nicht möglich)
1 Hz: 400ms < tp < 600 ms
Schaltzeiten:
8 Hz: 50ms < tp < 80 ms
4
Français
Anschlussdaten
1 Hz Ausführung: fmax = 1 Hz,
Tastenverhältnis 1:1 bis 1:9
Eingangskapazität ca. 10 nF,
Eingangswiderstand ca. 850 kOhm
100 Hz Ausführung: Nicht erlaubt
1 Hz. Ausführung: fmax = 1 Hz,
Tastverhältnis 1:1 bis 1:9
Eingangskapazität ca. 10 nF,
Eingangswiderstand ca. 850 kOhm
100 Hz Ausführung: fmax = 30 Hz,
pulse
Tastverhältnis 1:1
Eingangskapazität: ca. 2,5 nF,
Eingangswiderstand ca. 850 kOhm
1 Hz Ausführung: fmax = 1 Hz,
Tastverhältnis 1:1 bis 1:9
Uhigh = 2,5 ... 3,6 V,
Ulow = 0 ... 0,3 V,
Eingangskapazität: ca. 10 nF
VCC 2,5 ... 3,6 V
Eingangswiderstand ca. 850 kOhm
pulse
100 Hz Ausführung:
fmax = 100 Hz, Tastverhältnis 1:1
Uhigh = 2,5 ... 3,6 V,
GND
Ulow = 0 ... 0,3 V,
Eingangskapazität: ca. 2,5 nF
Eingangswiderstand ca. 850 kOhm
Anschlussdaten
fmax = 1 Hz
Tastverhältnis 1:1 bis 1:9
Eingangskapazität: ca. 15 nF
Eingangwiderstand ca. 470 kOhm
fmax = 1 Hz
Tastverhältnis 1:1 bis 1:9
pulse Eingangskapazität: ca. 15 nF
Eingangwiderstand ca. 470 kOhm
Typische Beschaltung (*)
tp tp
52/
54
53/
55
(*) Der Anschluß eines externen Widerstandes
kann notwendig sein, um die Strombegrenzung
zu gewährleisten
U = 3 ... 30 V
V Out
Imax = 20 mA*
Pulse
GND
