1. Dévisser l'écrou supérieur du siphon d'évacuation des
condensats.
2. Insérez la bague du raccord d'évacuation des condensats
dans l'écrou supérieur avec le raccord vers l'extérieur.
3. Revisser l'écrou sur le siphon.
4. Visser le siphon sur la sorte d'évacuation des condensats, si-
tuée en bas de l'aérotherme.
5. Régler le siphon de manière à ce que la sortie du siphon soit
orienté vers le trajet prévu du tuyau d'évacuation (Figure
3.9 p. 23 ).
La sortie en bas de l'appareil a été conçue de telle sorte
qu'elle reste utilisable même en cas de montage du sup-
port à rotation (en option, Paragraphe 2.5 p. 16 ).
Le raccordement de l'évacuation au réseau d'égouts
doit se faire à la pression atmosphérique, c'est-à-dire par
égouttement dans un récipient à siphon relié au réseau
d'égouts.
4 INSTALLATEUR ÉLECTRIQUE
4.1

MISES EN GARDE

Mises en garde générales
Lire les mises en garde au Chapitre III p. 4 , il y a des in-
formations importantes sur les normes et sur la sécurité.
Conformité normes installations
L'installation doit être conforme aux normes en vigueur
applicables, selon le Pays et la localité d'installation, en
matière de sécurité, de conception, de réalisation et
d'entretien des circuits électriques.
L'installation doit en outre être conforme aux prescrip-
tions du constructeur.
Composants sous tension
„ Avant d'effectuer les branchements électriques, s'assurer
de ne pas travailler sur des composants sous tension.
Mise à la terre
„ L'appareil doit être relié à une installation de mise à la
terre efficace, réalisée en conformité avec les normes en
vigueur.
„ Il est interdit d'utiliser les tuyaux du gaz comme mise à
la terre.
Manuel d'installation, d'utilisation et d'entretien – Aérotherme G

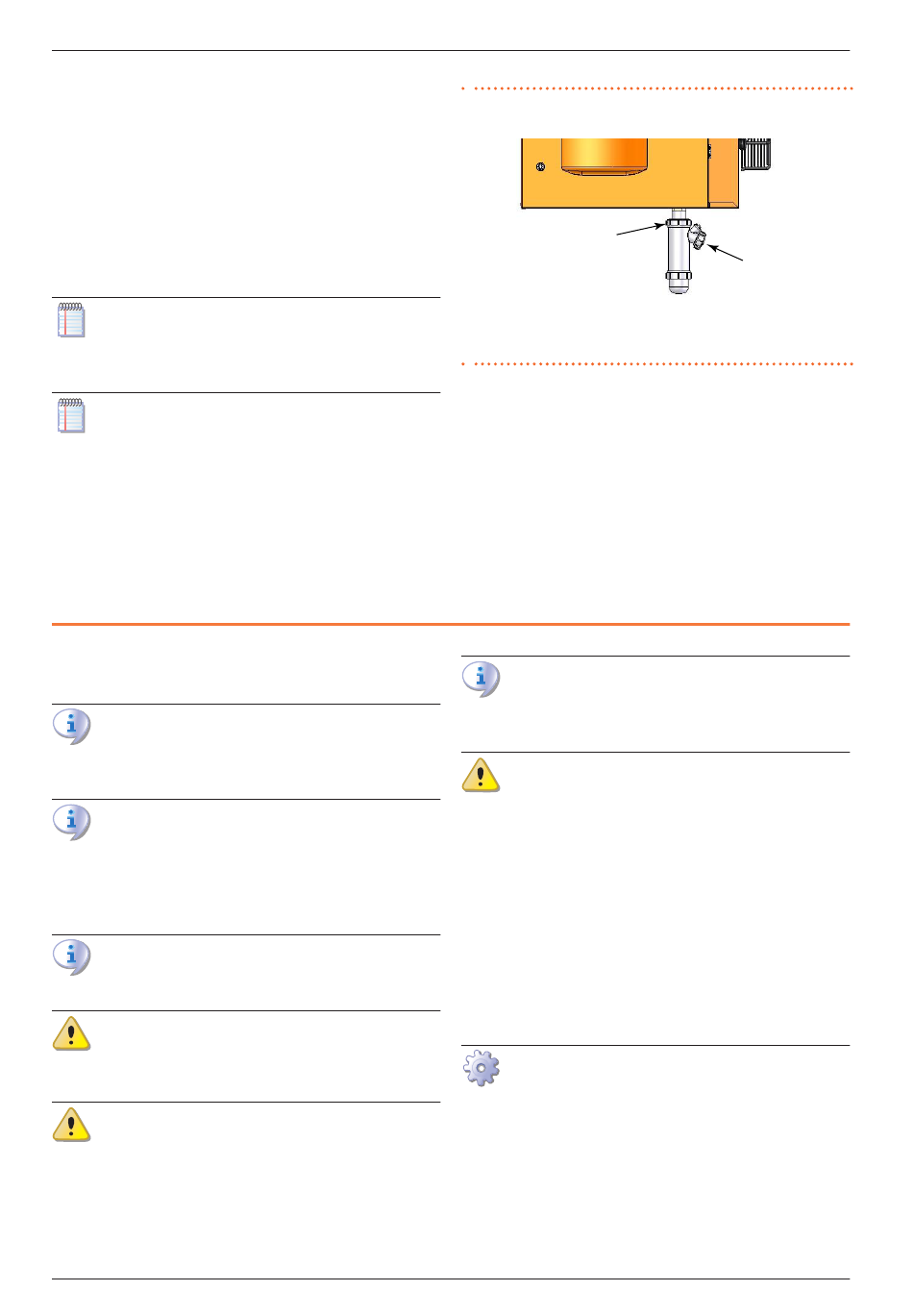

Figure 3.9 Détail de l'installation du siphon d'évacuation des
condensats
B
A Raccord d'évacuation des condensats (à monter par l'installateur)
B Écrou supérieur
3.4.3 Collecteur d'évacuation de la condensation des
fumées
Pour réaliser les collecteurs d'évacuation de la condensation :
Dimensionner les conduits pour le débit maximum de
▶
condensation (Tableau 1.2 p. 13 ).
Utiliser du plastique résistant à l'acidité pH 3-5.
▶
Prévoir une pente min. de 1%, c'est-à-dire 1 cm pour chaque
▶
m de développement (sinon il faut une pompe de reprise).
Prévenir la congélation.
▶
Ségrégation des câbles
Tenir séparés physiquement les câbles de puissance de
ceux de signal.
Ne pas utiliser l'interrupteur d'alimentation élec-
trique pour démarrer/arrêter l'appareil
„ Ne jamais utiliser l'interrupteur d'alimentation électrique
pour démarrer et arrêter l'appareil, car à la longue, il peut
s'endommager (des coupures occasionnelles sont tolé-
rées).
„ Pour démarrer et arrêter l'appareil, utiliser exclusivement
le dispositif de contrôle prévu à cet effet.
4.2
CIRCUITS ÉLECTRIQUES
Les branchements électriques prévoient:
A. Alimentation électrique (Paragraphe 4.3 p. 24 ).
B. Système de contrôle (Paragraphe 4.4 p. 24 ).
Comment effectuer les raccordements
Tous les branchements électriques doivent être réalisés sur la
carte électronique de contrôle dans le tableau électrique de
l'appareil:
1. S'assurer que l'appareil ne soit pas sous tension.
2. Pour accéder au tableau électrique, ouvrir la porte sur le côté
droit de l'appareil.
3. Faire passer les câbles à travers le presse-étoupe (détail 3
schémas dimensionnels Paragraphe 1.2 p. 8 ).
4. Identifier les bornes de connexion appropriées.
Installateur électrique
A
