Transport et positionnement
2.4
DISTANCES MININUMS DE RESPECT
2.4.1 Distance des matériaux inflammables ou
combustibles
Tenir l'appareil loin de matériaux ou de composants inflam-
▶
mables ou combustibles, dans le respect des normes en

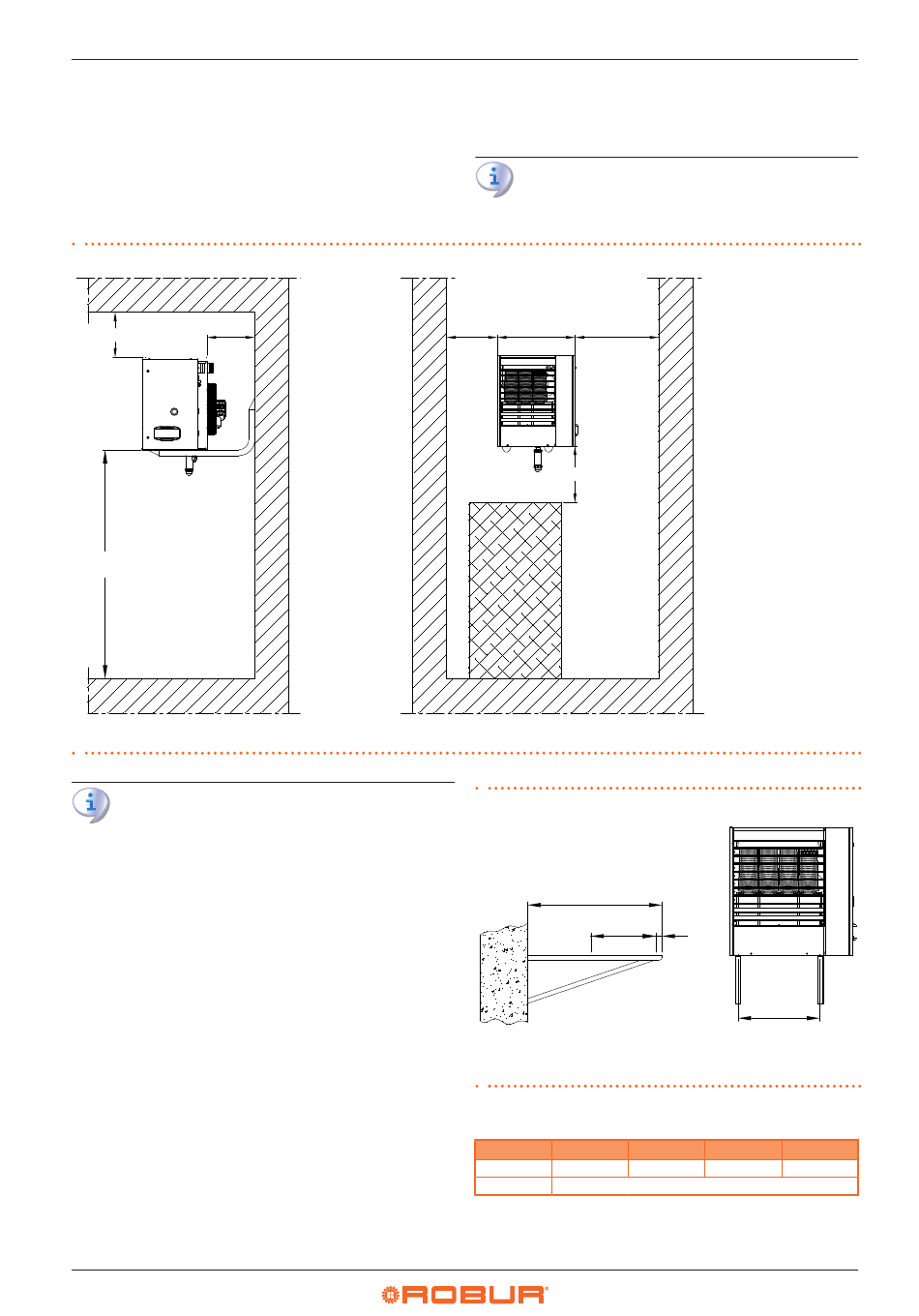

Figure 2.2 Distances minimales à respecter
>400 mm
< 3,5 m
> 2,5 m
A
Largeur de l'aérotherme
La hauteur conseillée du sol à la base de l'aérotherme
est de 2,5÷3,5 m (voir Figure 2.2 p. 16 ). On ne recom-
mande pas d'installer les aérothermes à des hauteurs
inférieures à 2,5 m du sol.
2.5
CONSOLE
Robur fourit sur demande des consoles faciles à monter, spéci-
fiques pour les aérothermes G, qui permettent de simplifier la
fixation murale.
Les consoles suivantes sont disponibles:
Support à rotation O19800020 (modèles G30, G45)
▶
Support à rotation O19800024 (modèle G60)
▶
Support à rotation O19800028 (modèle G100)
▶
Console fixe longueur 1,4 m OSFT009
▶
Tous les supports sont fournis avec les boulons et la contre-
plaque de fixation.
Pour les instructions d'installation voir notice fournie avec les
supports.
Si l'on ne veut pas utiliser ces accessoires, se référer à la FIgure
2.3 p. 16 .
Pour la fixation de l'appareil aux consoles, utiliser 4 écrous M10.
16
>350 mm
vigueur.
2.4.2 Distances autour de l'appareil
Les distances minimums de respect sont nécessaires
pour la sécurité, le fonctionnement et l'entretien.
>200 mm
A
A
>500 mm
B
B
Objet ou structure au dessous de l'aérotherme
Figure 2.3 Installation avec console
B
405
A
Écart points de fixation de l'aérotherme
B
Longueur de la console
Tableau 2.1 Dimensions des pattes de suspension de l'aérotherme
G30
A
370
B
40
A
G45
G60
G100
370
510
1010
840
2
