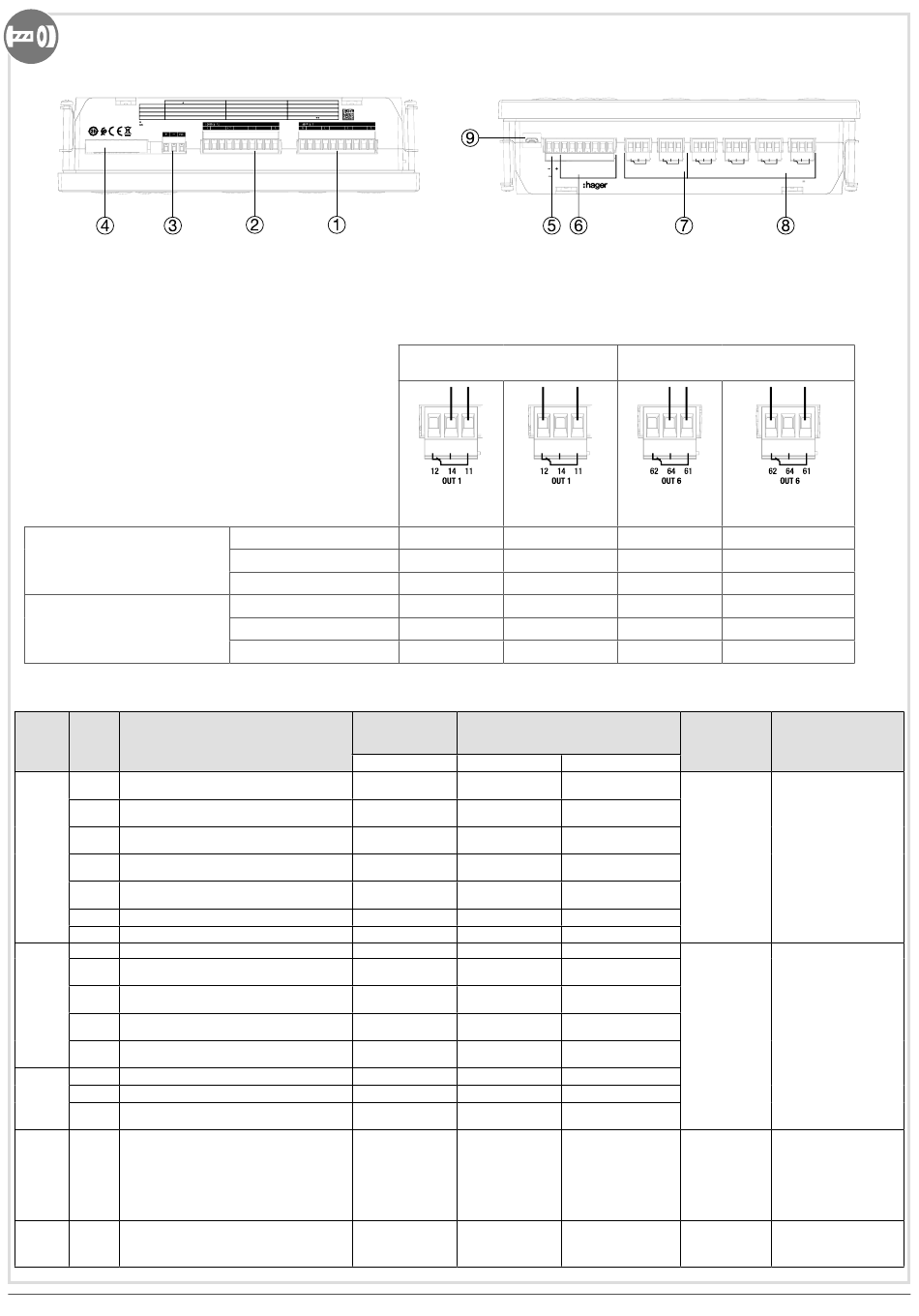

Câblage du contrôleur
Vue de dessous
IEC 60947-6-1
Operating Temperature: Voltage Sensing 220-227V~ L/N -30 +20%
-30/70°C
Frequency
Overvoltage Cat.
Tightening Torques:
U imp
RS485: 0.22-O.25Nm/1.9-2.2lb.in
All others: 0.5-0.6Nm/4.4-5.3lb.in When type tested with IEC 60947-6-1 RTSE
Test level ; Between SOURCES
120Ω RS485
ON
OFF
1. Mesure de tension source 1.
2. Mesure de tension source 2.
3. RS485.
4. Batterie RTC
Configuration du contrôleur
Sortie configurée comme NO
NO par défaut
Sortie configurée comme NF
* Le contrôleur HZI855 comprend deux relais bistables avec énergie de secours, lorsque le contrôleur perd toutes les sources d'alimentation, les sorties 5 et 6 s'activeront automatiquement
(le contact NO se fermera et le contact NC s'ouvrira). Il s'agit d'une fonction de sécurité conçue pour assurer la disponibilité de la puissance pour la charge pour les applications du réseau
- groupe électrogène ou groupe électrogène - groupe électrogène en forçant les générateurs à démarrer en cas de perte totale de puissance. Il est fortement recommandé de configurer les
sorties 5 et 6 pour profiter de cette fonction.
N ° DE
TYPE
BORNE
71 IN1 : entrée programmable
72 IN2 : entrée programmable
73 IN3 : entrée programmable
Entrées
74 IN4 : entrée programmable
75 IN5 : entrée programmable
76 IN6 : entrée programmable
70 Point commun pour les entrées
Logique
12/14/11 OUT1 : sortie programmable
22/24/21 OUT2 : sortie programmable
Sorties
32/34/31 OUT3 : sortie programmable
42/44/41 OUT4 : sortie programmable
Logique
Relais à
52/54/51 OUT 5 : relais de démarrage du groupe / sortie programmable
verrouillage
62/64/61 OUT 6 : relais de démarrage du groupe / sortie programmable
Raccordement RS485
Connexion -: borne négative du bus RS485
RS485
série +: borne positive du bus RS485
NC: masse
Alimentation -: borne négative pour alimentation auxiliaire
81/82
auxiliaire +: borne positive pour alimentation auxiliaire
4
IEC 61010-2-201 GB/T 14048.11 appendix C
400-480V~ L/L' -30 +20% 110-227V~ L/N -30 +20% 190-480V~ L/L' -30 +20% 220V~ L/N -30 +20% 380V~ L/L' -30 +20%
Hager Electro SAS
50-60Hz 50-60Hz 50Hz
BP3
III III III
67215 OBERNAI CEDEX FRANCE
4kV 8kV
Notice: http://hgr.io/r/hzi855
Product
Consumption
on sources
10VA
ÉTAT (relais)
OFF (non actif)
ON (activé par le firmware)
Contrôleur non alimenté
OFF (non actif)
ON (activé par le firmware)
Contrôleur non alimenté
DESCRIPTION
Vue de dessus
Config USB
Optional Aux. Supply
5. Alimentation aux. 24 VDC optionnelle.
6. ENTRÉES programmables.
7. SORTIES programmables.
8. Relais à verrouillage.
9. Config USB.
Câblage des relais de sortie 1-4
Normalement Normalement
Ouvert (NO) Fermé (NF) (11-12)
(11-14)
Ouvert Fermé
Fermé Ouvert
Ouvert Fermé
Fermé Ouvert
Ouvert Fermé
Ouvert Fermé
CHANGEMENT DE LA CONFIGURATION LORS DE LA
PAR DÉFAUT MODIFICATION
TECHNOLOGIE RTSE
Disjoncteurs HIB4xxM
Le disjoncteur 1 est en Le commutateur est en
position ON position 1
Le disjoncteur 2 est en Le commutateur est en
position ON position 2
Le disjoncteur 1 est en le commutateur est en
position OFF position 0
Le disjoncteur 2 est en
Inhibition
position OFF
Le disjoncteur 1 est en
Retransfert manuel
position TRIP
Arrêt d'urgence RTSE en manuel
Impulsion Impulsion
Ordre de fermeture du Ordre de commutation en
disjoncteur 1 position 1
Ordre de fermeture du Ordre de commutation en
disjoncteur 2 position 2
Ordre d'ouverture du Ordre de commutation en
disjoncteur 1 position 0
Ordre d'ouverture du
S1 disponible
disjoncteur 2
Impulsion Impulsion
- S2 disponible
Ordre de démarrage du Ordre de démarrage du
groupe électrogène groupe électrogène
- -
- -
81 82 70 76 75 74 73 72 71
62 64 61 52 54 51 42 44 41
C IN6 IN5 IN4 IN3 IN2 IN1
OUT 6 OUT 5 OUT 4
INPUTS LATCHING RELAY OUTPUTS (NC-NO-C)
24V (6W)
ALL OUT: AC1 – AC general use Ie: 8A Ue: 250V~ 50/60Hz 1.6kW AC15 – AC pilot duty Ie: 2A Ue: 250V~ 50/60Hz 175W DC1 – DC general use Ie: 5A 24V
ATSE Controller with communication
HZI855
N°/ SN: ZRSSAAXXLYYYYFFFFFFFFI Made in France
Câblage des relais à verrouillage de
sortie 5 et 6
Normalement
Ouvert (NO)
(61-64)
Ouvert
Fermé
Fermé*
Fermé
Ouvert
Fermé*
CARACTÉRISTIQUES
Contacteurs
Le contacteur 1 est en
position ON
Le contacteur 2 est en
position ON
Ne connectez à aucune
alimentation à partir
-
du point commun de la
borne 70.
-
Type configurable NO
ou NF - NO par défaut
-
-
Maintenu
Ordre de fermeture du
contacteur 1
Ordre de fermeture du
contacteur 2
Contacts secs
8 A / 277 VAC 50/60 Hz
-
5 A / 24 VDC
-
Type configurable NO
ou NF - NO par défaut
Maintenu
-
-
- Bus RS485 isolé
- 12-24 VDC
32 34 31 22 24 21 12 14 11
OUT 3 OUT 2 OUT 1
OUTPUTS (NC-NO-C)
120W
Normalement
Fermé (NF) (61-62)
Fermé
Ouvert
Ouvert*
Ouvert
Fermé
Ouvert*
SECTION DE RACCORDEMENT
RECOMMANDÉE
1,5-2,5 mm²
Couple de serrage
0,5 à 0,6 Nm
4,4-5,3 Lb.in
1,5-2,5 mm²
Couple de serrage
0,5 à 0,6 Nm
4,4-5,3 Lb.in
Câble Modbus 25 m = HTG485H
LiYCY paire torsadée laminée 0,14
à 1,5 mm² /
Couple de serrage
0,22-0,25 Nm
1,9-2,2 Lb.in
Couple de serrage
0,5 à 0,6 Nm
4,4-5,3 Lb.in
