Pré-installation

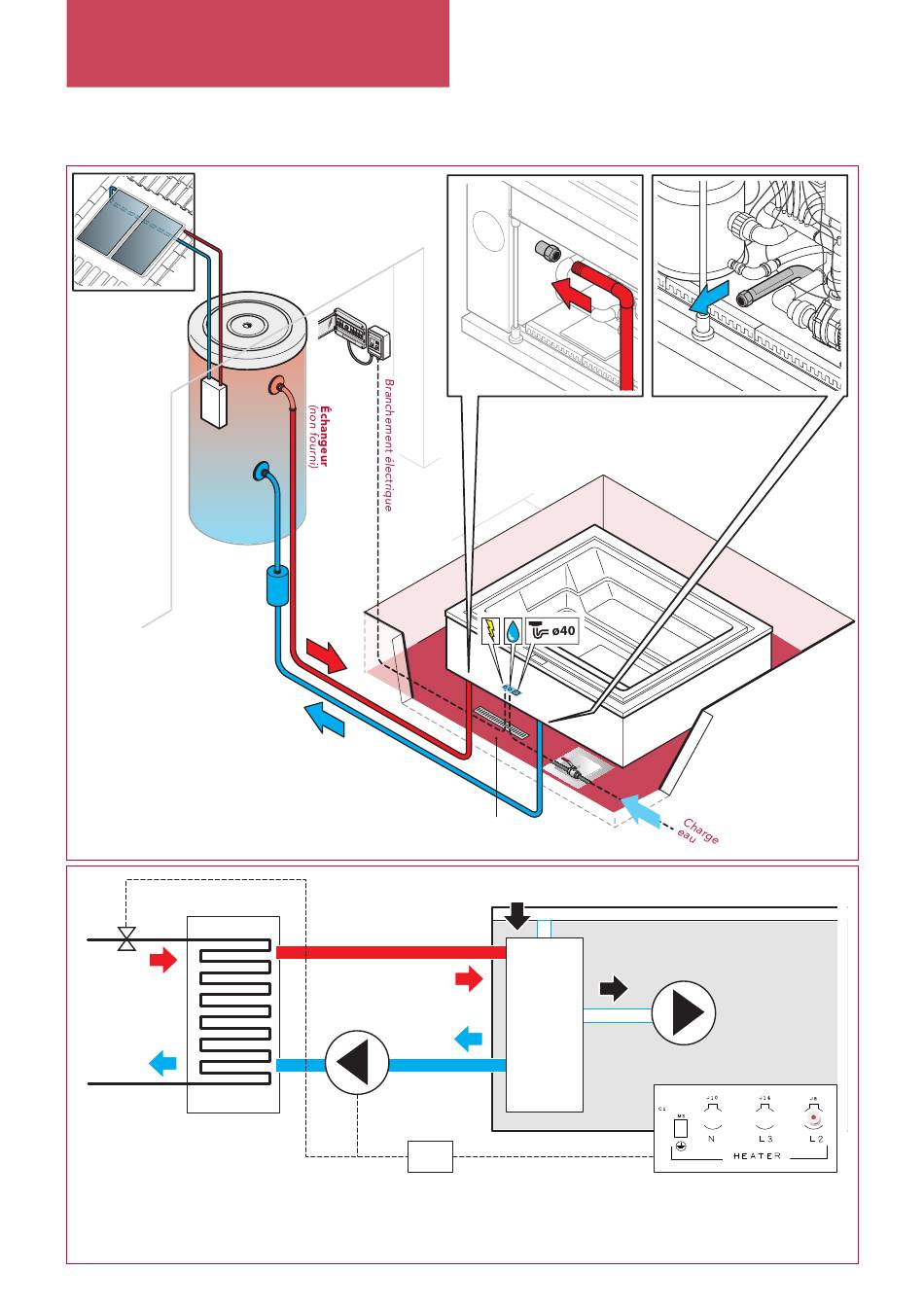

PRÉDISPOSITION POUR LE RACCORDEMENT À UN ÉCHANGEUR EXTERNE EN OPTION (NON FOURNI)
Par échangeur,
nous entendons
l'appareil avec
lequel l'eau
domestique
est chauffée
(représenté
dans ce manuel
par un chauffe-
eau connecté
aux panneaux
solaires)
Circulateur
(non fourni)
Le circulateur doit être
installé en fonction des
caractéristiques du système
domestique (prévalence,
longueur, etc.) et du contenu
d'eau (en litres) de la mini-
piscine.
EV
S
230V: câble commande réchauffeur / échangeur
BS:
eau provenant du bord à débordement
C:
commutateur (conseillé)
OUT:
Sortie eau froide
Local
dédié aux
branchements
électriques
I N
O U
T
IN:
entrée eau
chaude
sanitaire
OUT: Sortie eau
froide
P2
in
BL 1
P
BL2
out
C
P:
circulateur (non fourni)
PR:
pompe de recirculation
S:
Échangeur (non fourni)
TC:
bidon compensation mini-piscine
FR
I N
Raccord d'entrée :
1 "1/4 femelle
Évacuation
Compartiment
technique
d'inspection
BS
TC
Cromo
230V~
230V
7
Zen Pro
minipool
T
U
O
Raccord de sortie :
1 "1/4 femelle
I N
EVc
PR
HTR
+ -
EVs
EVclv
