Installation

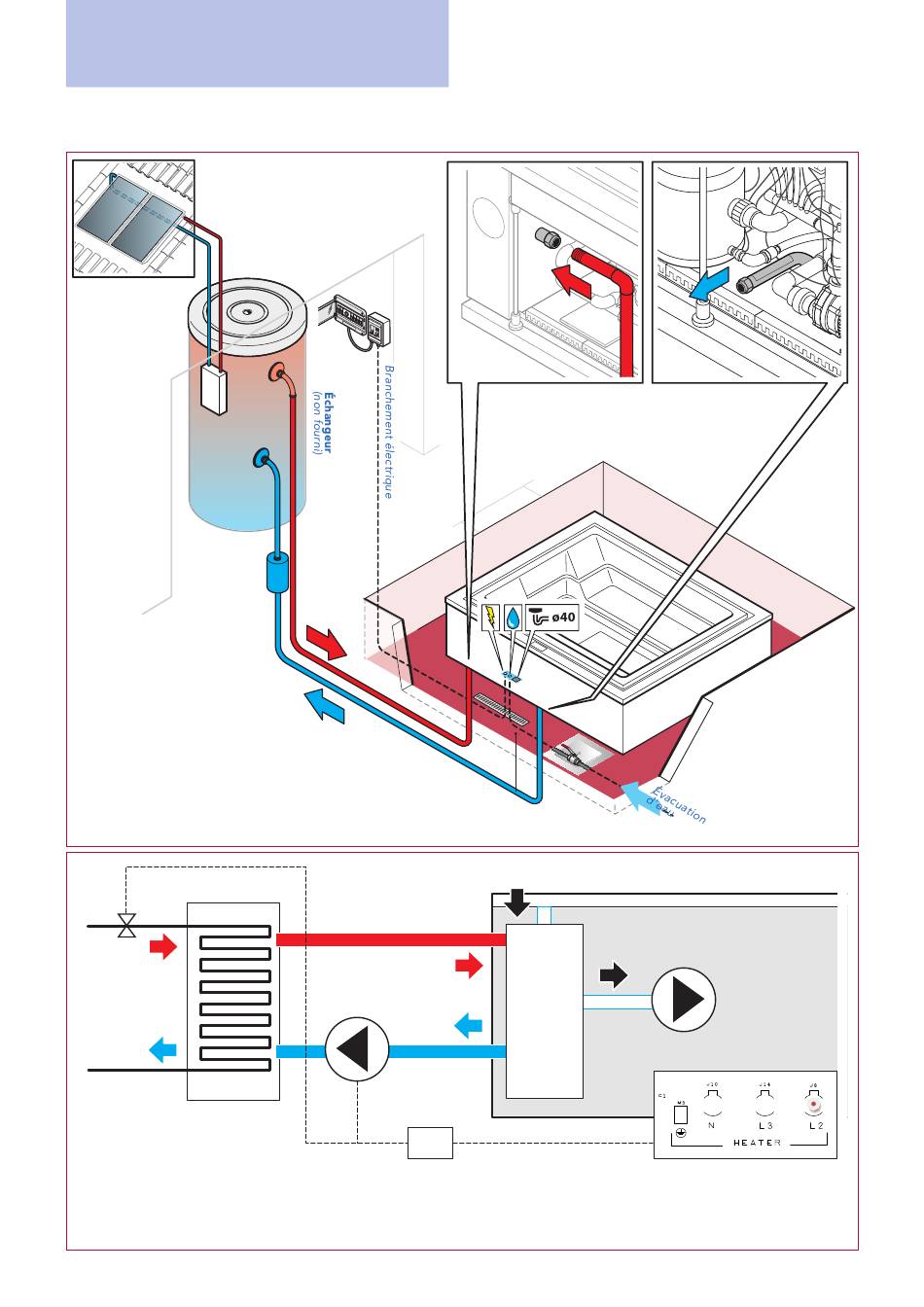

PRÉDISPOSITION À UN ÉCHANGEUR EXTERNE EN OPTION (NON FOURNI)
Par échangeur,
nous entendons
l'appareil avec
lequel l'eau
domestique
est chauffée
(représenté
dans ce manuel
par un chauffe-
eau connecté
aux panneaux
solaires)
Circulateur
(non fourni)
Le circulateur doit être
installé en fonction des
caractéristiques du système
domestique (prévalence,
longueur, etc.) et du contenu
d'eau (en litres) de la mini-
piscine.
IN:
entrée eau chaude sanitaire
OUT: Sortie eau froide
EV
S
230V: câble commande réchauffeur / échangeur
BS:
eau provenant du bord à débordement
C:
commutateur (conseillé)
OUT:
Sortie eau froide
FR
Local
dédié aux
branchements
électriques
I N
O U
T
Compartiment
P2
in
BL 1
P
BL2
out
C
P:
circulateur (non fourni)
PR:
pompe de recirculation
S:
Échangeur (non fourni)
TC:
bidon compensation mini-piscine
12
minipool
I N
Raccord d'entrée :
1 "1/4 femelle
Évacuation
I N
technique
d'inspection
BS
TC
Cromo
230V~
230V
Zen Pro
T
U
O
Raccord de sortie :
1 "1/4 femelle
+ -
EVc EVs
PR
HTR
EVclv
