Asennusohje

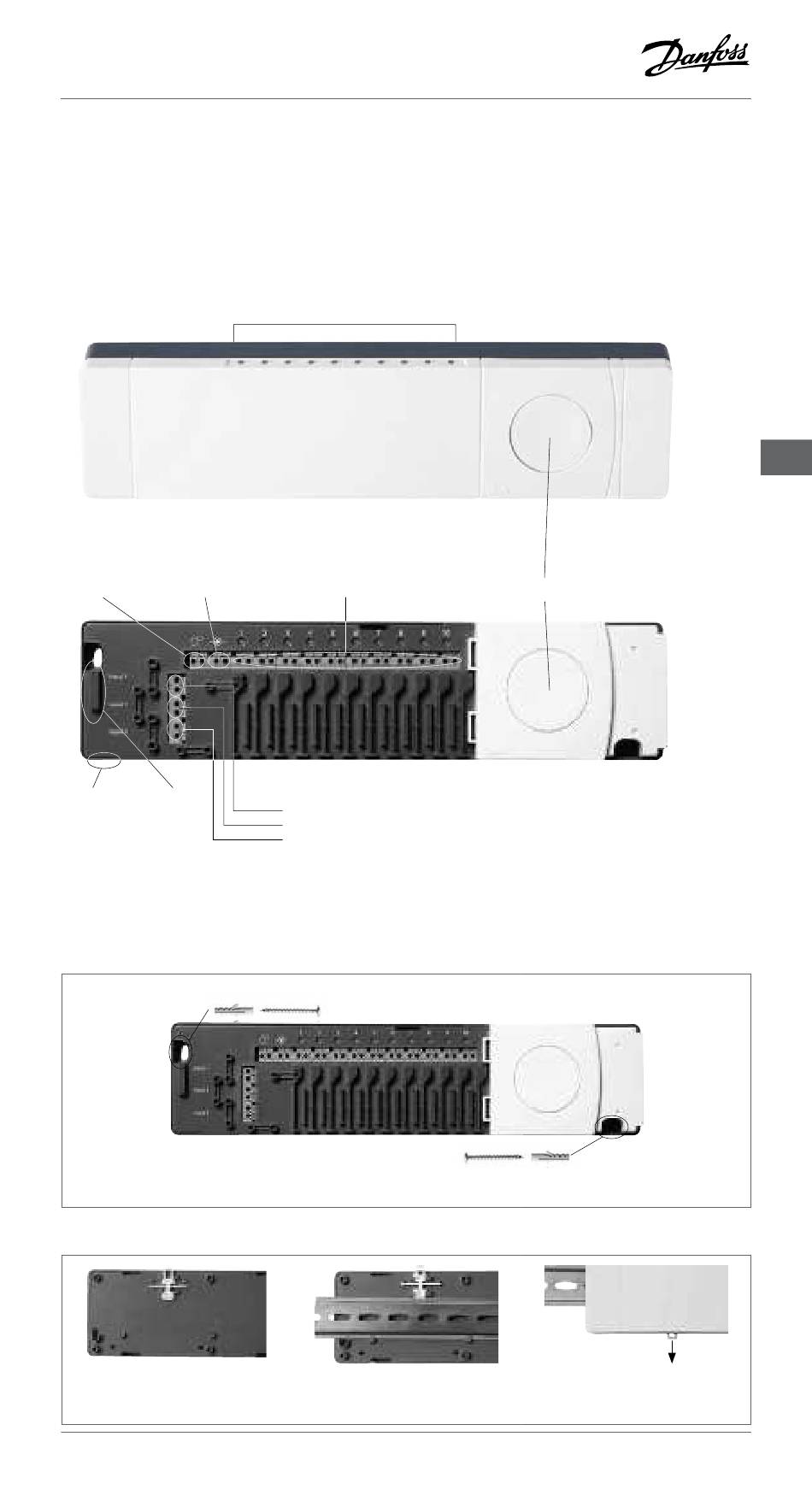

Johdanto

Danfoss Link™ on eri lämmitysjärjestelmien langaton hallintajärjestelmä.
Danfoss Link™ HC (vesikierron hallintalaite) on järjestelmän osa, joka mahdollistaa vesipohjaisen
lattialämmityksen/-jäähdytyksen jakotukkien langattoman hallinnan.
Kattilan rele Pumpun rele
Ulkoinen
Etu-
antenni
kannen
vapautin
Asennus
Danfoss Link™ HC on aina asennettava horisontaalisesti pystyasentoon.
1. Seinäasennus (kuvat)
1. Irrota etu- ja sivupaneelit ja kiinnitä ruuveilla ja propuilla.
2. Asennus DIN-kiskoon (kuvat)
1. Kiinnitä DIN-kiskon osat (kuvat).
Danfoss Link™ HC
Lähdön LEDit
Lähdön kytkennät
Tulot:
Ei käytössä
Poissaolotoiminto (ulkoinen virtakytkin)
Lämmitys/jäähdytys (ulkoinen virtakytkin)
2. Napsauta paikalleen DIN-kis-
koon (kuvat).
VIFZL35X © Danfoss
Asennus/yhteyden testaus
3. Irrota DIN-kiskosta.
04/2011
FI
55
