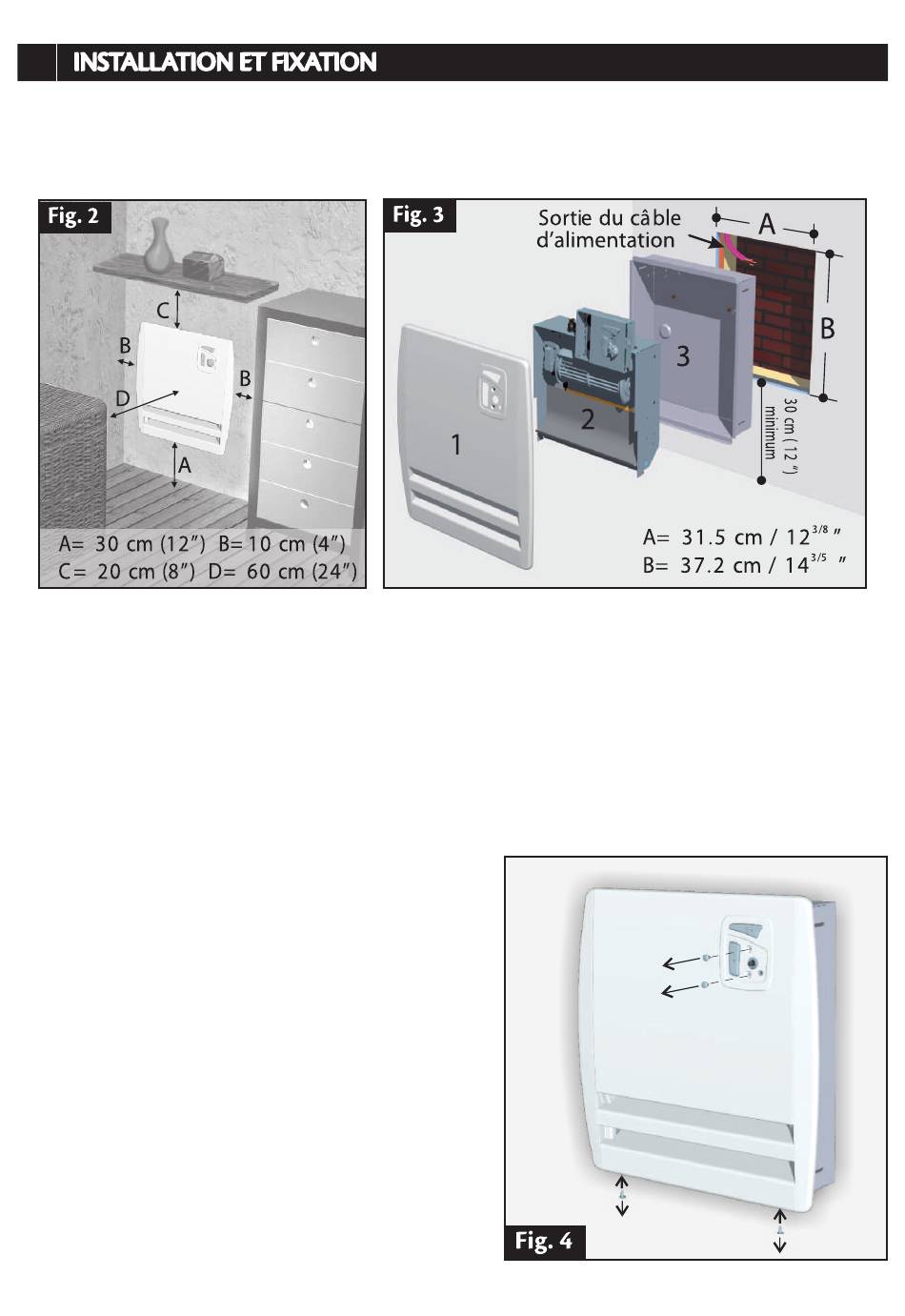

INSTALLATION ET FIXATION
- Déterminer l'endroit où votre PICCOLO doit être installé. Une fois l'endroit choisi,
s'assurer que rien ne fait obstacle à la circulation de l'air à proximité du PICCOLO en
respectant les distances de dégagement minimum.
- Le PICCOLO est un appareil partiellement encastré dont il faut respecter les contraintes
de dégagement (Fig. 2).
La hauteur d'installation minimale est de 30 cm (12 po), le dégagement minimum sur les côtés est
de 10 cm (4 po) et 60 cm (24 po) devant la sortie d'air.
3/5
- Dégager une ouverture entre les montants du mur de forme rectangulaire de 37.2 cm (14
po)
en hauteur, 31.5 cm (12
3/8
po) en largeur et de 9 cm (3
1/2
po) en profondeur (Fig. 3).
- S'assurer que les fils d'alimentation (et de programmation si nécessaire) sortent du mur en haut
et à gauche de l' o uverture ainsi découpée (Fig. 3).
- L' appareil peut se démonter en trois morceaux (Fig.
3) : la façade avant (1), le bloc de ventilation et de
commandes (2) et le boîtier d' encastrement (3).
Pour démonter l'appareil :
- Ôter la façade après avoir retiré les 2 vis de maintien
du boîtier de commandes, puis les 2 vis de fixation de
la façade (Fig. 4).
- Dégager le bloc de ventilation du boîtier d' e ncastre-
ment : pour cela retirer les 2 vis de fixation (Fig. 5, A)
et glisser le bloc vers le haut pour le dégager des entre-
toises de fixation (Fig. 5, B).
