3

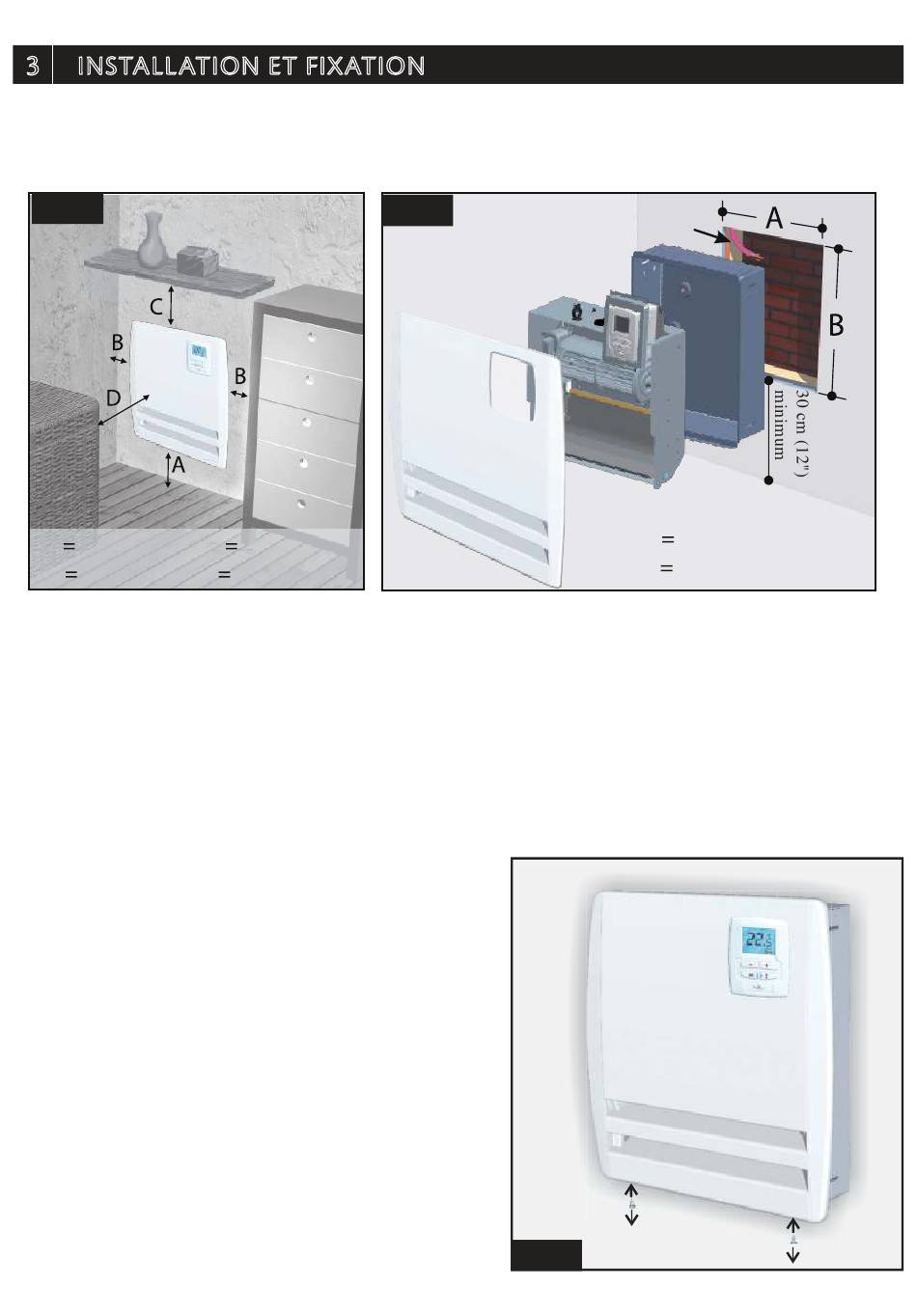

INSTALLATION ET FIXATION
- déterminer l'endroit où votre pICCOLO doit être installé. Une fois l'endroit choisi,s'assurer
que rien ne fait obstacle à la circulation de l'air à proximité du pICCOLO en respectant
les distances de dégagement minimum.
Fig 2
A 30cm (12") B
C 20 cm (8") D
- Le pICCOLO est un appareil partiellement encastré dont il faut respecter les contraintes
de dégagement (Fig. 2).
dégagement minimum sur les côtés est de 10 cm (4 po) et 60 cm (24 po) devant la sortie
d'air.
- dégager une ouverture entre les montants du mur de forme rectangulaire de 37.2 cm
5/8
(14" ) en hauteur, 31.5 cm (12"
- S'assurer que les fils d'alimentation (et de programmation si nécessaire) sortent du mur
en haut et à gauche de l'ouverture ainsi
découpée (Fig. 3).
- L' appareil peut se démonter en trois
morceaux (Fig. 3) : la façade avant (1),
le bloc de ventilation et de commandes
(2) et le boîtier d' encastrement (3).
pour démonter l'appareil :
- Ôter la façade après avoir retiré les 2 vis
de fixation voir (Fig 4).
- dégager le bloc de ventilation du boîtier
d'encastrement : pour cela retirer les 2 vis
de fixation (Fig. 5, A) et glisser le bloc vers
le haut pour le dégager des entretoises de
fixation (Fig. 5, B).
Fig 3
10cm (4")
60cm (24")
L
a hauteur d'installation minimale est de 30 cm (12 po), le
3/8
) en largeur et de 9 cm (3"
Sortie du câble
d'alimentation
A 31,5 cm (12"
B 37,2 cm (14"
1/2
) en profondeur (Fig. 3).
Fig 4
3/8 )
5/8 )
