- Page 1 SAMBA II 7837 Manuel d'installation et d’utilisation (À lire attentivement avant toute intervention et à conserver)
-
Page 2: Table Des Matières
Félicitations pour l’acquisition de votre nouvel appareil de chauffage électrique de CONVECTAIR. CONVECTAIR conçoit et fabrique des appareils de la meilleure qualité qui soit dans le domaine de l’industrie électrique. Pour obtenir le summum de confort et un rendement maximal de vos appareils, veuillez lire les instructions d’installation et de fonctionnement incluses dans ce... -
Page 3: Démarrage Rapide
" (D), la puissance de chauffe passe à 2000 W (au lieu de 1000 W) pendant 15 minutes par défaut (réglable de 5 à 90 min.) (voir page 9). Aide aux diagnostics : Voir page 12. Pour contacter CONVECTAIR : Voir page 12. -
Page 4: 1- Caractéristiques

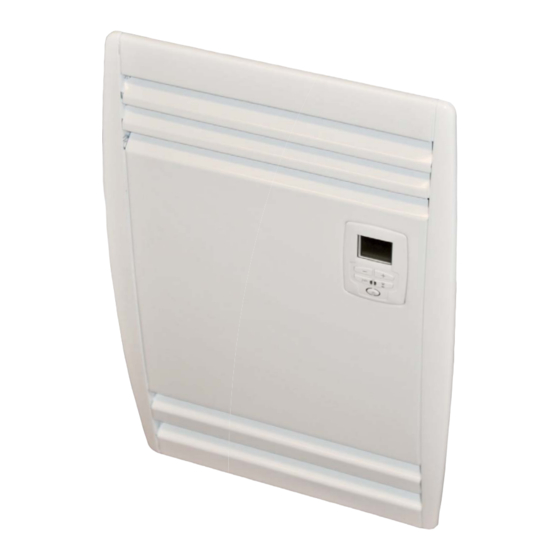

CARACTÉRISTIQUES - Votre nouveau SAMBA II est un appareil de chauffage encastré qui combine la convection et la soufflerie. - Il est équipé d'un thermostat électronique double-stage de deux puissances de chauffe : l’une de 1000 W régulée par thermostat et l’autre de 1000 W par soufflerie. -
Page 5: 3- Installation Et Fixation
INSTALLATION ET FIXATION - Déterminer l’endroit où votre SAMBA II doit être installé de telle sorte que rien ne fasse obstacle à la circulation de l’air en respectant les distances de dégagement minimum (Fig. 2). A = 33 cm (13 1/4 po) -
Page 6: Câble D'alimentation
Pour démonter l’appareil : - Extraire la sonde en dévissant sa vis (Fig. 4 A) et les 2 vis de fixation (Fig. 4). Ensuite, retirer la façade. - Dégager le bloc de ventilation du boîtier d’encastrement : pour cela retirer les 3 vis de fixation (Points A ,Fig. - Page 7 - Insérer le boîtier d’encastrement dans l’ouverture au mur et le fixer sur les montants à l’aide de vis et de fixations appropriées (Fig. 7 A) (non incluses). - Remonter ensuite le bloc de ventilation, de résistance et de commandes en l’insérant sur les deux entretoises (Points B, Fig.
-
Page 8: 4- Raccordement Électrique
- Raccorder obligatoirement le fil de mise à la terre de l’appareil (fil vert) avec le fil en cuivre. - Le fil mauve dont l’extrémité est scellée ne doit pas être utilisé pour le raccordement électrique. - Ce fil sera utilisé si l’appareil est relié au programmeur de CONVECTAIR. -
Page 9: 5- Comment Utiliser Votre Appareil Convectair
COMMENT UTILISER VOTRE APPAREIL CONVECTAIR A- Bouton "Marche / Arrêt" de chauffage B- Boutons de réglage du thermostat C- Fonction programmation auto 24H D- Fonction Minuterie E- Afficheur LCD rétroéclairé F- Affichage Température de consigne G- Témoin de Verrouillage H- Témoin de Chauffe I- Témoin de Confort... - Page 10 - Verrouillage Cette fonction bloque toute manipulation du thermostat pour éviter tout dérèglement, notamment par un enfant. Seulement la minuterie par défaut peut être activée. Appuyer simultanément pendant 3 secondes sur les touches " " (D) et "+" (B) pour acti- ver cette fonction.
-
Page 11: 6- Sécurité Thermique
à la fumée de cigarettes, dans la cuisine, la salle de bains ou les pièces chauffées à l'aide d'un poêle à bois. Il ne faut jamais utiliser les appareils CONVECTAIR durant des travaux de construction ou autres activités qui génèrent beaucoup de poussière. -
Page 12: 8- Aide Aux Diagnostics
9 IDENTIFICATION DE VOTRE APPAREIL IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE. L’étiquette signalétique visible à travers la grille inférieure de votre SAMBA II permet son identification. Elle est composée de : - La référence complète de l’appareil, son modèle, sa puissance, sa couleur (A) et...
