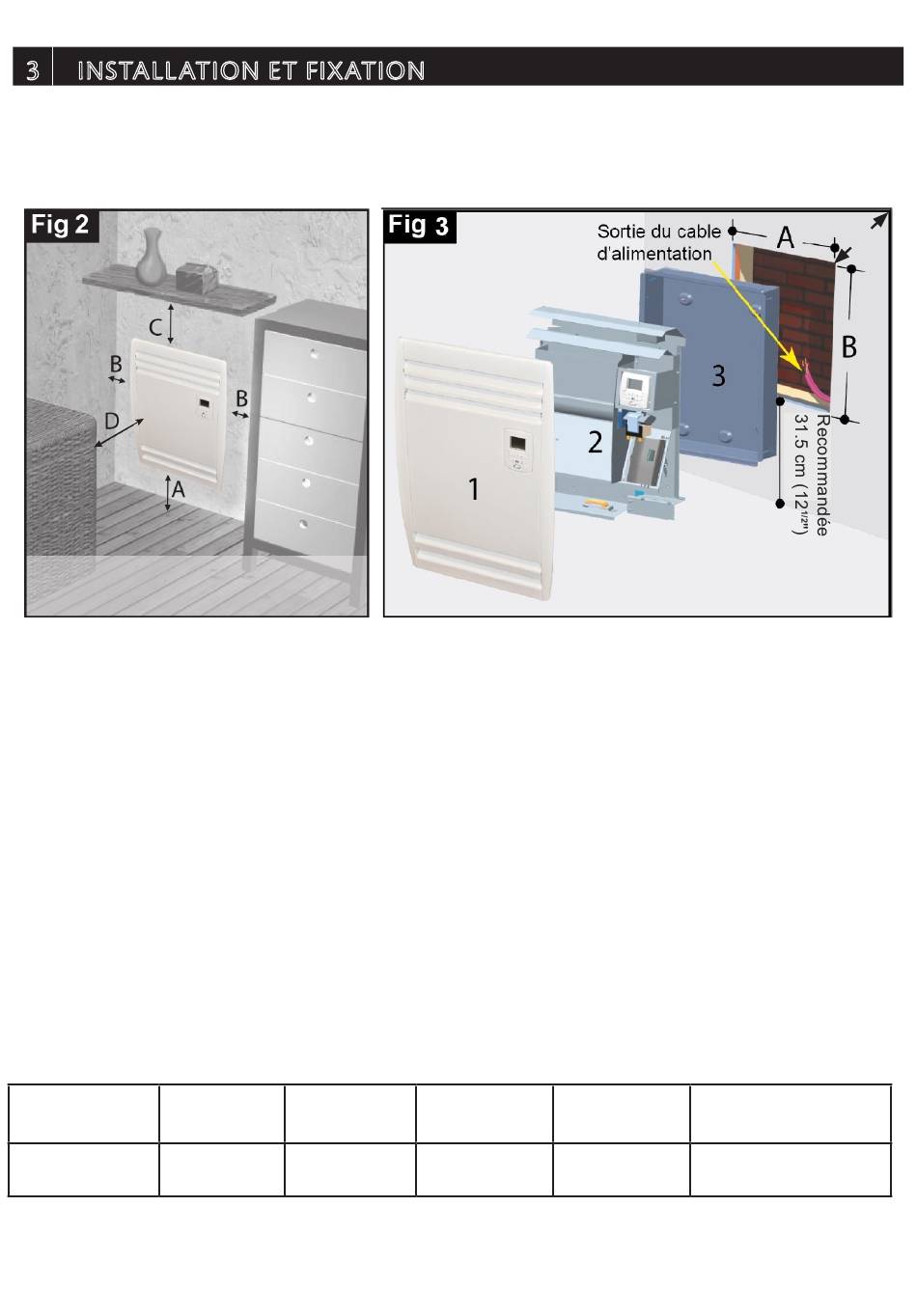

INSTALLATION ET FIXATION
- Déterminer l'endroit où votre SAMBA II doit être installé de telle sorte que rien ne fasse
obstacle à la circulation de l'air en respectant les distances de dégagement minimum
(Fig. 2).
A = 10 cm (4 po) B = 10 cm (4 po)
C = 50 cm (20 po) D = 60cm (24 po)
- Le SAMBA II est un appareil encastré dont il faut respecter les contraintes de dégagement
L
(Fig. 2).
a hauteur d'installation minimale est de 10 cm (4 po), le dégagement minimum
sur les côtés est de 10 cm (4 po), de 50 cm (20 po) pour le haut et de 60 cm (24 po)
devant la sortie d'air. Convectair recommande une hauteur d'installation de 30 cm
(12 po).
- Dégager une ouverture entre les montants du mur de forme rectangulaire de 56 cm (22
po) en hauteur (B), 33 cm (13 1/4 po) en largeur (A) et de 9 cm (3
(C) (Fig. 3).
- S'assurer que les fils d'alimentation sortent du mur en bas et à droite de l'ouverture ainsi
découpée (Fig. 3).
- L' appareil peut se démonter en trois sections : la façade avant (1),le bloc de
ventilation, de résistances et de commandes (2) ainsi que le boîtier d' encastrement (3)
(Fig. 3).
ATTENTION : VEILLEZ À RESPECTER CES DÉGAGEMENTS LORS DE L'lNSTALLATION (Fig. 2)
Dégagements
Devant (D)
minimums
7837-C20-BB
Côtés (B)
60 (cm)
10 (cm)
(24 po)
(4 po)
1
Au-dessus (C)
En dessous (A)
50 (cm)
10 (cm)
(20 po)
(4 po)
C
A = 33 cm (13 1/4 po)
B = 56 cm (22 po)
C = 9 cm (3
po)
1/2
po) en profondeur
1/2
Hauteur recommandée
30 (cm)
(12 po)
