8 Connecteurs IN/OUT (Entrée/Sortie) de la
section WORD CLOCK (Horloge de mots)
Ces connecteurs BNC sont utilisés pour transmettre/
recevoir les signaux d'horloge de mots vers/depuis un
appareil externe. Le connecteur IN de la section WORD
CLOCK est équipé en terminaison interne d'une
résistance de 75 ohms.
9 Prise TC IN (Entrée TC)
Cette prise d'entrée symétrique XLR-3-31 de type
femelle accepte les signaux de code temporel provenant
de l'appareil externe connecté.

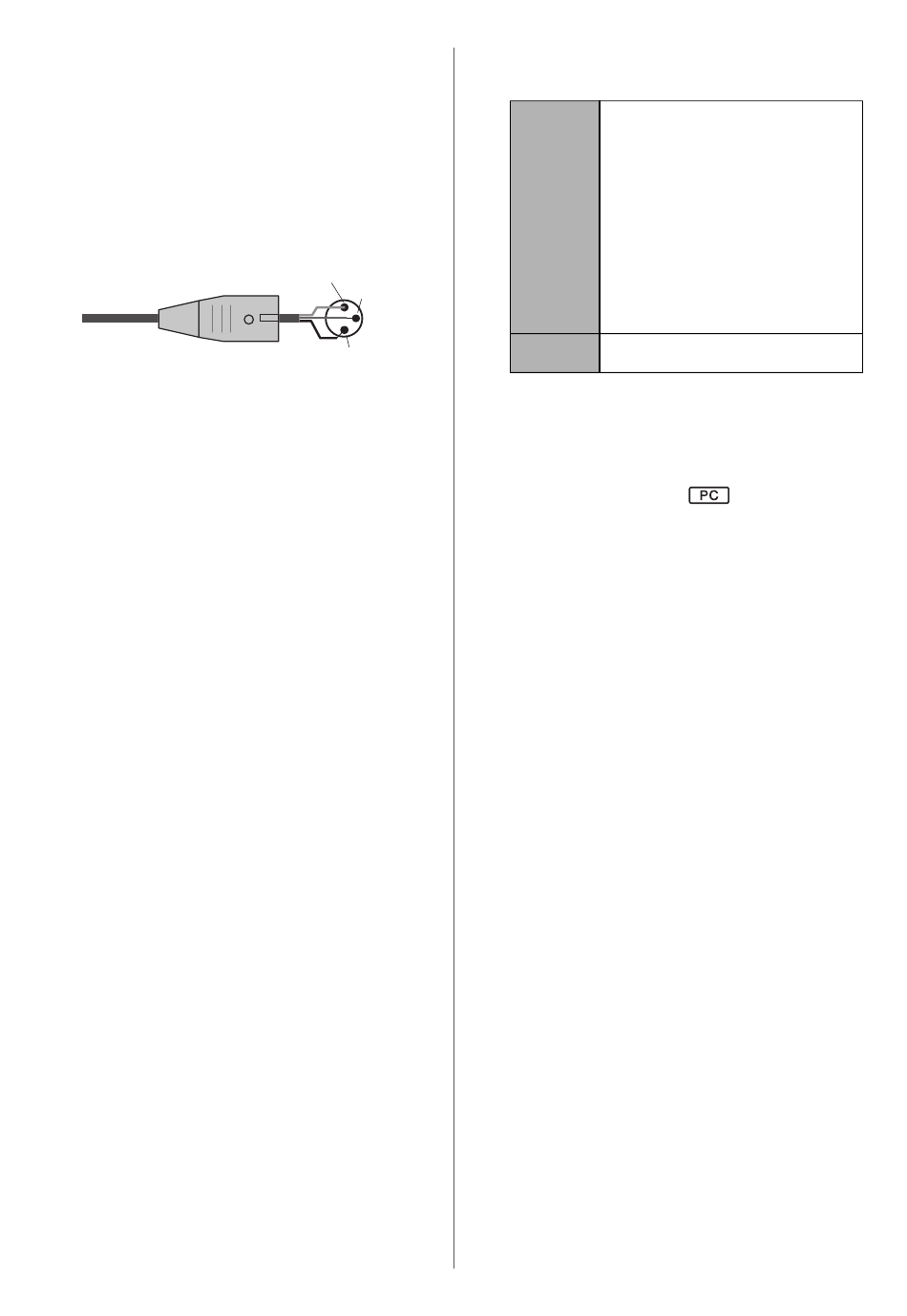

Prise XLR mâle
) Connecteur NETWORK (Réseau)
Ce connecteur RJ-45 permet de relier un appareil
externe à l'unité via un câble Ethernet (de type CAT5 ou
supérieur).
NOTE
• Optez pour un câble STP (à paires torsadées blindées) afin
d'éviter toute interférence électromagnétique. Assurez-vous
que les parties métalliques des prises sont électriquement
connectées au blindage du câble STP à l'aide d'une bande
conductrice ou d'un dispositif similaire.
• Il est recommandé d'utiliser des câbles Ethernet avec des
fiches RJ-45 compatibles Neutrik etherCON CAT5. Vous
pouvez également utiliser des fiches RJ-45 standard.
• La longueur des câbles reliant les appareils peut aller
jusqu'à 100 mètres. En pratique, la distance maximale peut
varier en fonction du câble utilisé.
! Voyant LINK/ACT (Liaison/Act)
Ce voyant s'allume ou clignote en vert, selon le statut de
la connexion.
Lorsque le voyant s'allume, la liaison est établie. Lorsque
le voyant clignote, des données sont en cours de
transmission.
@ Connecteurs OUT/IN (Sortie/Entrée) de la
section CONSOLE NETWORK (Réseau de la
console)
Ces connecteurs RJ-45 permettent de relier l'unité à une
surface de commande via des câbles Ethernet (type
CAT5e ou supérieur recommandé).
NOTE
• Optez pour un câble STP (à paires torsadées blindées) afin
d'éviter toute interférence électromagnétique. Assurez-vous
que les parties métalliques des prises sont électriquement
connectées au blindage du câble STP à l'aide d'une bande
conductrice ou d'un dispositif similaire.
• Il est recommandé d'utiliser des câbles Ethernet avec des
fiches RJ-45 compatibles Neutrik etherCON CAT5e. Vous
pouvez également utiliser des fiches RJ-45 standard.
• La longueur des câbles reliant les appareils peut aller
jusqu'à 100 mètres. En pratique, la distance maximale peut
varier en fonction du câble utilisé.
# Voyant ERR
Ce voyant clignote ou s'allume en rouge en cas d'erreur.
Si ce voyant reste allumé, veuillez contacter votre
revendeur Yamaha.
1 (masse)
3 (froid)
2 (chaud)
$ Voyant LINK (Liaison)
Ce voyant clignote ou s'allume en vert, selon le statut du
réseau.
Vert
L'unité s'apprête à se connecter au réseau
(clignotant)
de la console. Si le voyant clignote pendant
un long moment, cela signifie que le
système ne fonctionne pas correctement.
Si le problème persiste après que vous
avez pris les mesures nécessaires parmi
celles répertoriées ci-après, veuillez
contacter votre revendeur Yamaha.
• Mettez le système RIVAGE PM hors
tension, puis de nouveau sous tension.
• Vérifiez que les câbles sont correctement
branchés.
• Vérifiez que les câbles sont correctement
insérés (solidement enclenchés).
• Changez de câble.
Vert (fixe)
L'unité est correctement connectée au
réseau de la console.
% Voyants TX/RX (Transmission/Réception)
Le voyant correspondant clignote en vert lorsque les
données sont transmises (TX) ou reçues (RX) via les
connecteurs OUT/IN de la section CONSOLE
NETWORK.
^ Connecteur NETWORK
Ce connecteur RJ-45 permet de relier l'unité à un
ordinateur via un câble Ethernet (type CAT5 ou
supérieur recommandé).
Celui-ci est principalement utilisé pour contrôler les
paramètres de mixage ou éditer les mémoires de scènes
et les bibliothèques depuis l'application dédiée
« RIVAGE PM Editor ».
NOTE
• Optez pour un câble STP (à paires torsadées blindées) afin
d'éviter toute interférence électromagnétique. Assurez-vous
que les parties métalliques des prises sont électriquement
connectées au blindage du câble STP à l'aide d'une bande
conductrice ou d'un dispositif similaire.
• Il est recommandé d'utiliser des câbles Ethernet avec des
fiches RJ-45 compatibles Neutrik etherCON CAT5. Vous
pouvez également utiliser des fiches RJ-45 standard.
• La longueur des câbles reliant les appareils peut aller
jusqu'à 100 mètres. En pratique, la distance maximale peut
varier en fonction du câble utilisé.
& Voyant LINK/ACT
Ce voyant s'allume ou clignote en vert, selon le statut de
la connexion.
Lorsque le voyant s'allume, la liaison est établie. Lorsque
le voyant clignote, des données sont en cours de
transmission.
* Logements de la carte HY
Permettent d'installer des cartes HY proposées en
option et de se connecter à un rack d'E/S tel que le
modèle RPio622, afin d'étendre les ports d'E/S. Le
logement 1/2 de la carte HY peut être utilisé pour des
cartes réseau TWINLANe. Le logement 3 accueille des
cartes d'E/S universelles. Le logement 4 est utilisé pour
une carte d'E/S universelle, ainsi que pour l'étalonnage
de son virtuel (VSC).
Cette unité prend en charge les cartes HY suivantes :
• Logement 1-2 : HY256-TL, HY256-TL-SMF
• Logement 1-4 : HY144-D, HY144-D-SRC, HY128-
MD
Pour obtenir les informations les plus récentes à ce sujet,
consultez le site Web international Yamaha Pro Audio, à
l'adresse suivante :
http://www.yamahaproaudio.com/
DSP-RX(-EX) Mode d'emploi
11
