Résumé du mode de commutation
TEST
Placer l'interrupteur ON-TIME
à 1, 5 ou 20 minutes
AUTO
PRIORITÉ MANUELLE
* Si vous ne savez plus dans quel mode se trouve l'appareil,
couper l'alimentation pendant une minute puis la rétablir.
Après le temps d'étalonnage, la commande reviendra au
mode AUTO.
Minuterie D
La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule [Off (hors circuit) 3h, 6h, jusqu'à
l'aurore]. Pour désactiver cette fonction, placez le com-
mutateur à OFF.La fonction de détection de mouvement
continuera toutefois de fonctionner tel que décrit dans ce
guide.Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1, 5
ou 20 minutes), puis revient en mode faible intensité.
INSTALLATION
AVERTISSEMENT: Ne pas permettre au
détecteur d'être à moins de 51 mm des lampes.
AVERTISSEMENT: Pour éviter les risques
de brûlure ou d'incendie
• Laisserl'appareilrefroidiravantdeletoucher.L'ampoule
et l'appareil fonctionnent à haute température.
• Garder l'appareil à au moins 51 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Utiliser seulement des ampoules halogènes à
deux broches T4 au tungstène, G8, de 100 watts
maximum, 120 Vca.
Pour faciliter l'installation, choisir un appareil d'éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur. IMPORTANT : Ne PAS utiliser avec des
gradateurs de lumière ou des minuteries.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol. NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.
Mettre l'interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
B
MD
ual rite

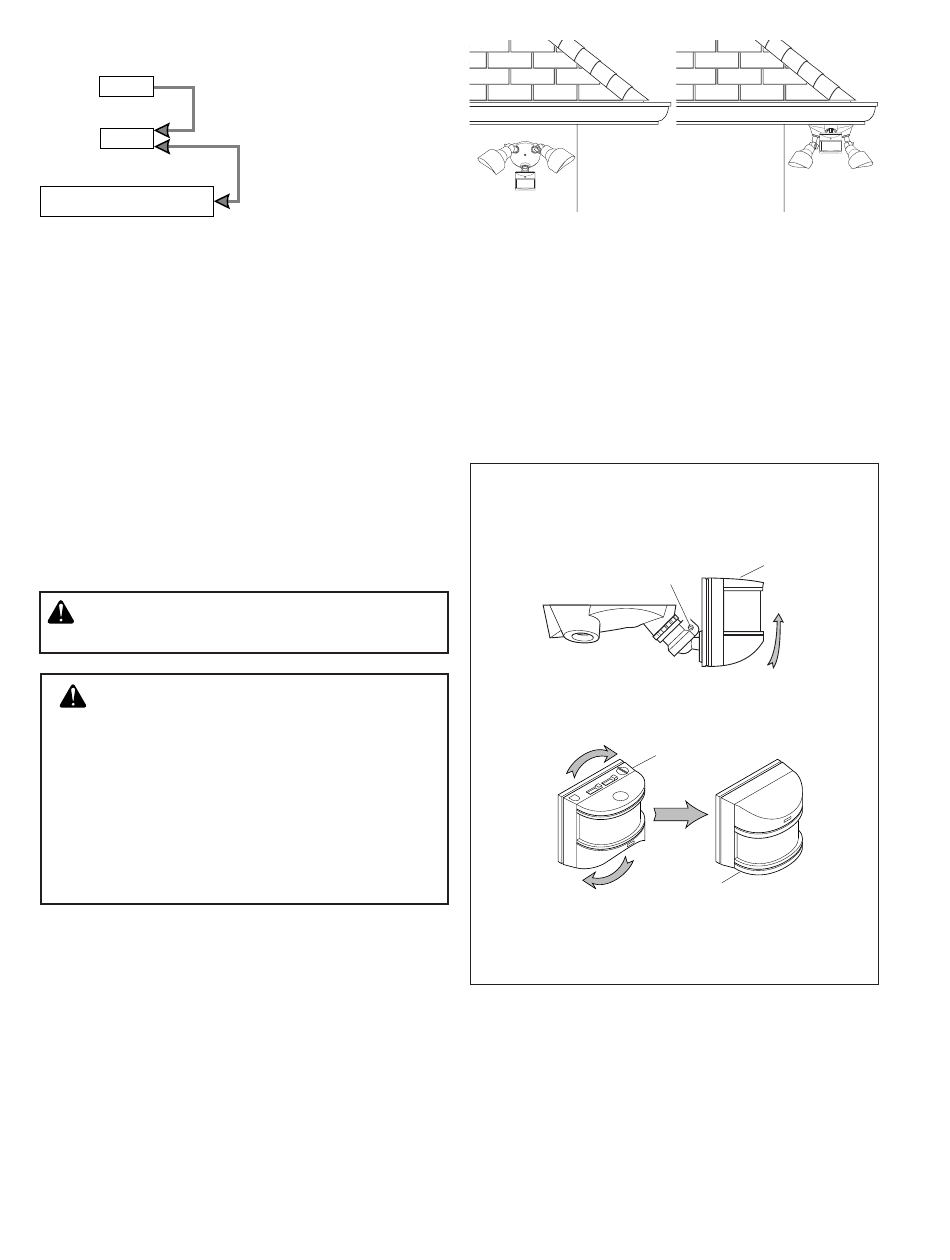

Montage mural

NOTE : Le luminaire et capteur devraient être montés
comme montré ci-dessus au cours de l'installation (selon
le type d'installation.)
Avant d'installer le luminaire sous l'avant-toit, le
capteur doit être tourné comme démontré dans les
deux étapes suivantes pour une opération fonctionelle
et pour éviter le risque de choc électrique.
Pour montage sous avant-toit seulement:
1. Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Vis De Blocage
2. Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
14
Montage sous
avant-toit
Commandes
Commandes
Commandes
598-1162-04
