2 - DIMENSIONS DE L'APPAREIL ET DÉGAGEMENT PAR RAPPORT AUX MATÉRIAUX COMBUSTIBLES

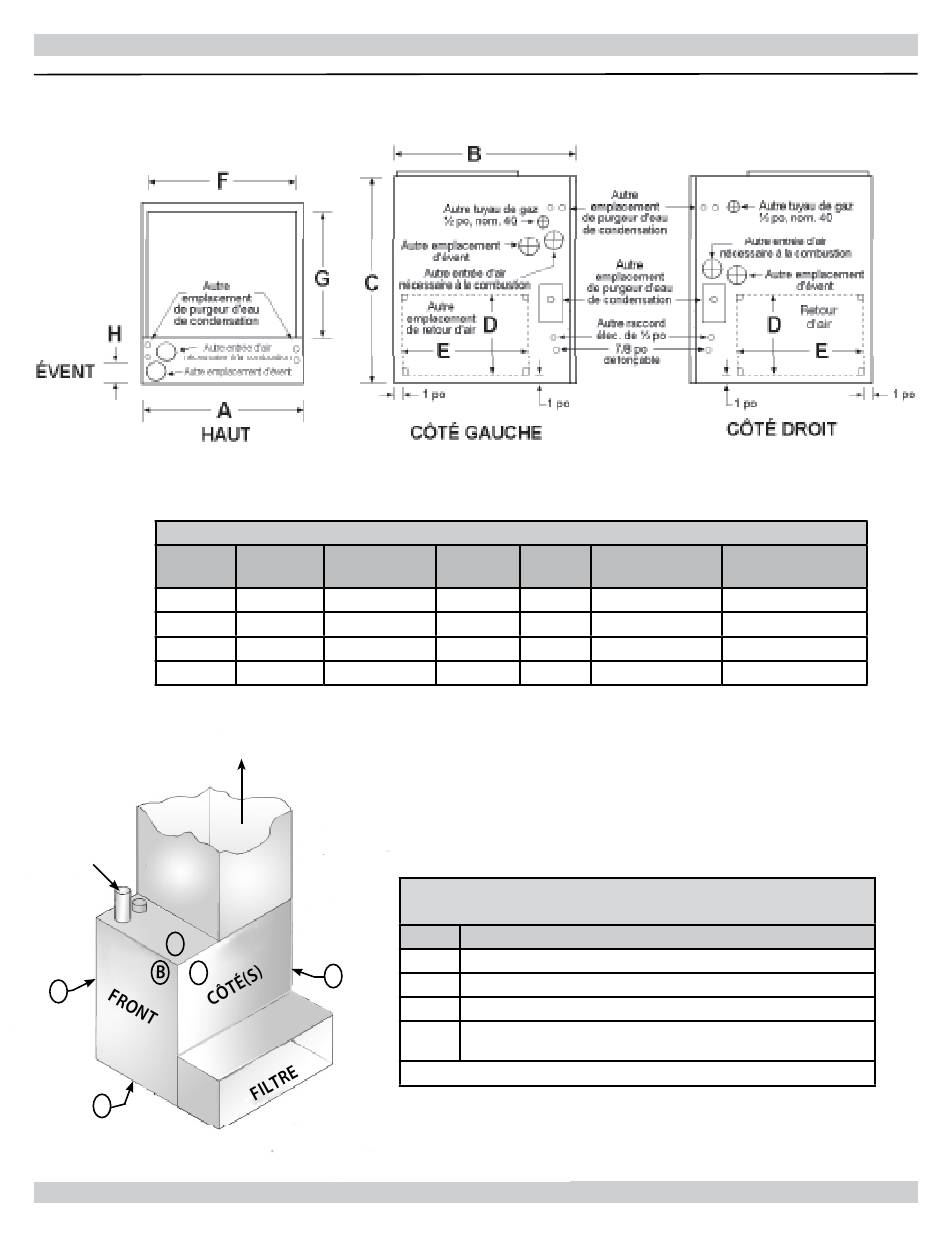

Figure 1 - Dimensions de l'appareil et dégagement par rapport aux matériaux combustibles
Modèle
40/60
80
100
120
ÉVENT
A
C
C
D.
D
TABLEAU 1A - DIMENSIONS DE L'APPAREIL
Profondeur
Largeur A
B
16 7/8 po 29 po
18 1/2 po 29 po
20 1/2 po 29 po
23 1/2 po 29 po
DÉBIT D'AIR
CÔTÉ
C
Tous les modèles sont approuvés pour installation dans un placard.
Hauteur Évent
C H
40 po 2 po
40 po 2 po
40 po 2 po
40 po 2 po
TABLEAU B - DÉGAGEMENT DE L'APPAREIL PAR RAPPORT AUX
MATÉRIAUX INFLAMMABLES
Distance
A 1 po ou plancher non combustible
B 0 po, dégagement d'entretien de 24 po ou plus.
C 0 po
Plancher combustible (ne doit pas être installé sur de la moquette ou des
D
carreaux qui ne sont pas en céramique)
Pour convenir à une installation en position descendante,
utiliser la trousse de fondation facultative nº 550001346
6
Air fourni Retour d'air
(F x G) (D x E)
15 7/8 x 20 po 14 x 22 po
17 1/2 x 20 po 14 x 22 po
19 1/2 x 20 po 14 x 22 po
22 1/2 x 20 po 14 x 22 po
