VACON® NXS/NXP Air Cooled
Manuel d'utilisation
Groupe de cavaliers X1 :
Mode AI1
A B C D
Mode AI1 : 0 – 20 mA ; Entrée courant
A B C D
Mode AI1 : Entrée de tension ; 0 – 10 V
A B C D
Mode AI1 : Entrée de tension ; -0 – 10 V
différentiel
A B C D
Mode AI1 : Entrée de tension, 0 – 10 V
Groupe de cavaliers X6 :
Mode AO1
A B C D
Mode AO1 : 0 – 20 mA ; Sortie courant
A B C D
Mode AO1 : Sortie de tension ; 0 – 10 V

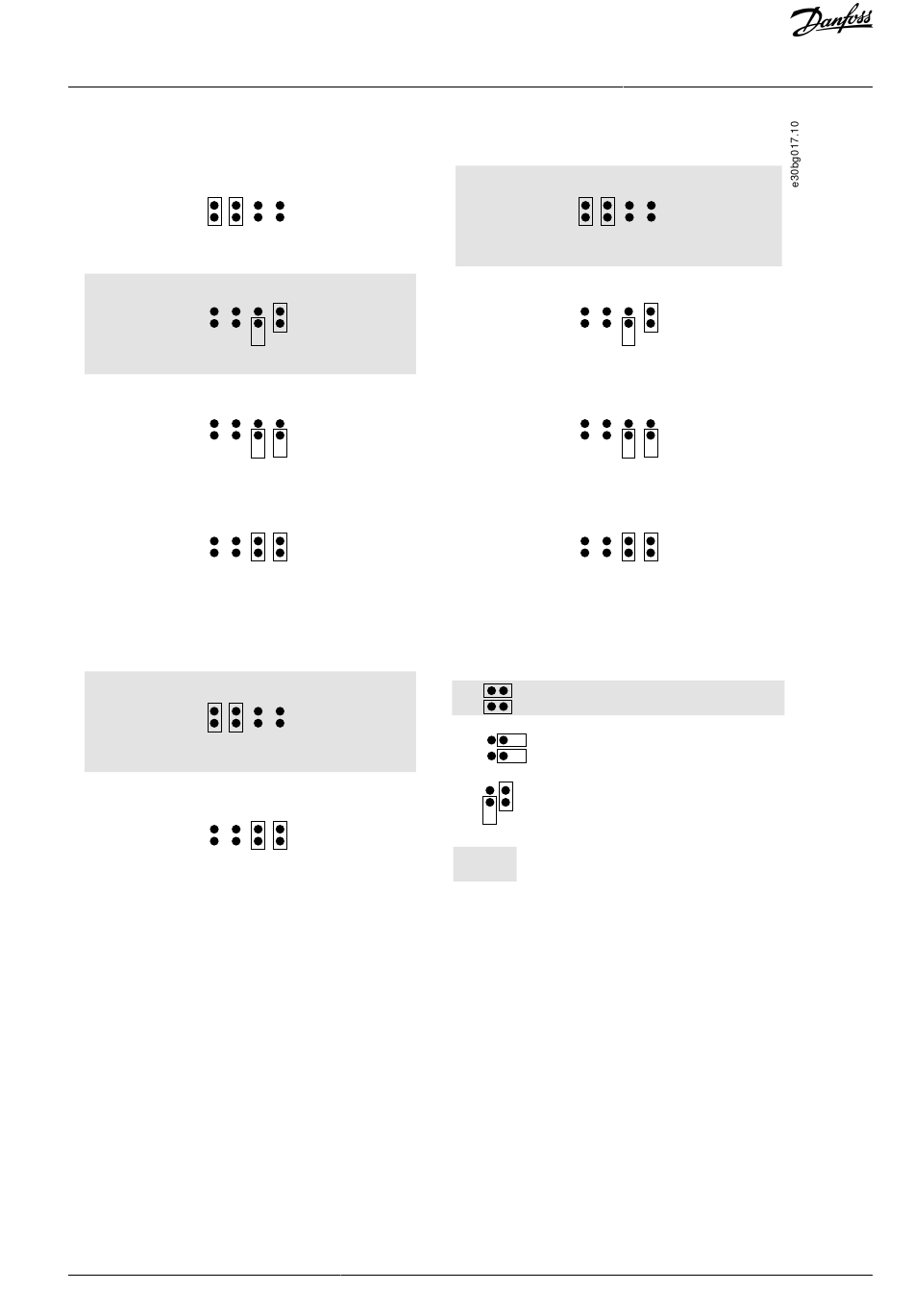

Illustration 44: Positions des cavaliers pour OPTA1
Danfoss A/S © 2020.02
Groupe de cavaliers X2 :
Mode AI2
A B C D
Mode AI1 : 0 – 20 mA ; Entrée courant
A B C D
Mode AI2 : Entrée de tension ; 0 – 10 V
A B C D
Mode AI2 : Entrée de tension ; -0 – 10 V
différentiel
A B C D
Mode AI2 : Entrée de tension ; -10 – 10 V
Groupe de cavaliers X3 :
Mise à la terre de CMA et CMB
CMB raccordé à TERRE
CMA raccordé à TERRE
CMB isolé de TERRE
CMA isolé de TERRE
CMB et CMA raccordés
ensembleen interne,
isolés de TERRE
= Préréglage usine
Unité de commande
AQ275638903263fr-000301 / DPD01224I | 91
