30/30 Bosch Rexroth AG Hydraulics
Directives de montage

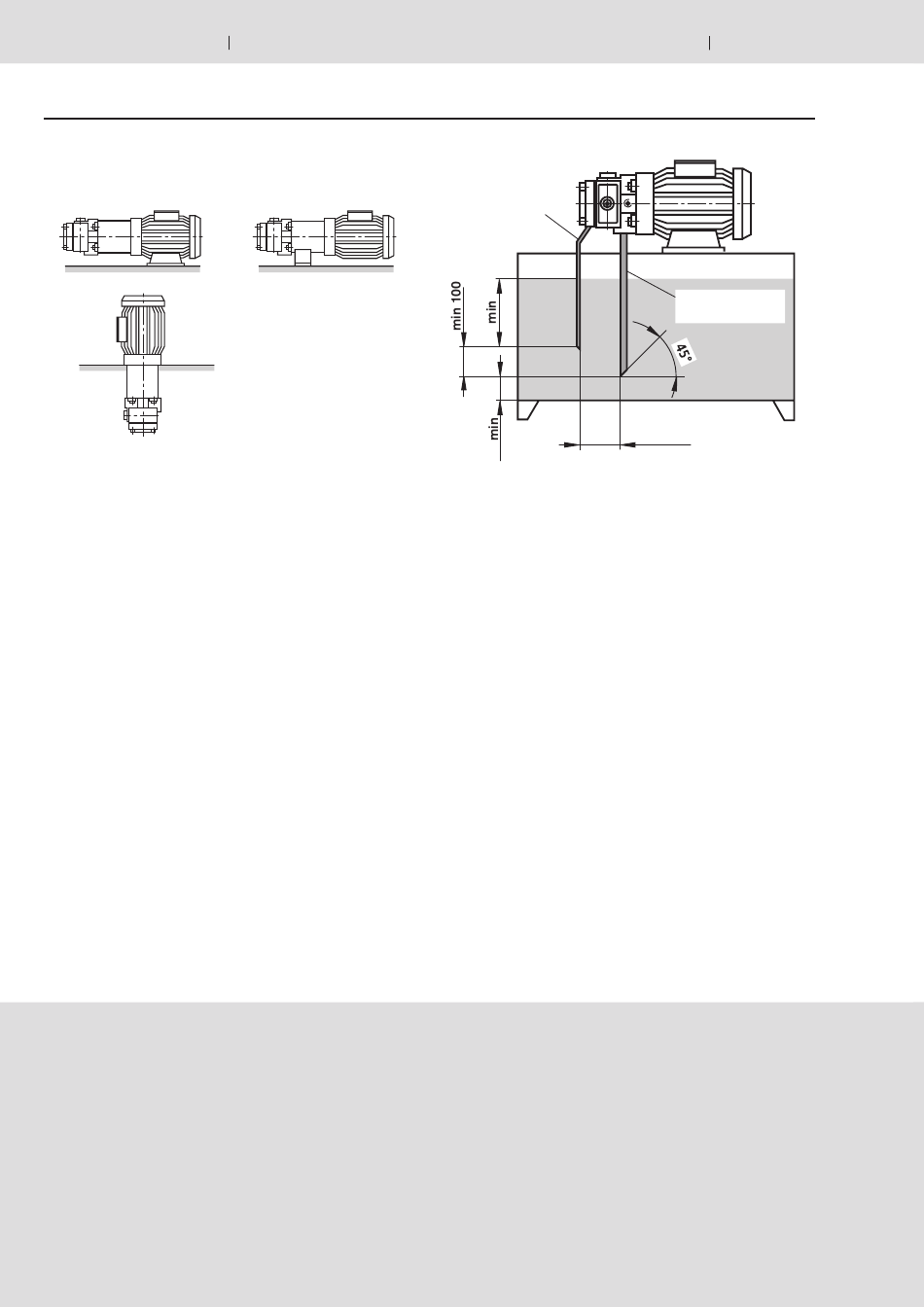

Conditions d'installation
– de préférence en position horizontale
B3
V1
Réservoir à fluide
– Adapter le volume utile du bac aux conditions de service.
Attention!
– La température autorisée du fluide ne doit pas être dépassée
→ prévoir éventuellement un refroidisseur!
Conduites et raccords
– inciser avec un angle de 45°
– Enlever les bouchons de protection de la pompe.
– Nous conseillons d'utiliser des tuyaux en acier de précision
sans soudure conformes à la norme DIN 239 et des jonc-
tions de tuyaux amovibles.
– Choisir des tuyaux dont le diamètre intérieur est adapté.
– Nettoyer soigneusement les tuyauteries et vissages avant de
les installer
– Ecart minimum 10 mm par rapport au fond du bac.
– Poser la conduite de fuite de façon à ce que la pompe ne
puisse pas marcher à vide!
– Ne pas poser la tuyauterie si la pompe n'a pas de régula-
teur.
– Le fluide de fuite et de retour ne doit en aucun cas être
réaspiré immédiatement!
Bosch Rexroth AG
Hydraulics
Zum Eisengiesser
9786 Lohr am Main, Germany
Téléphone +49 (0) 93 52 / 8-0
Téléfax +49 (0) 93 52 / 8-23 58
documentation@boschrexroth.de
www.boschrexroth.de
B5
Suggestion de pose de la tuyauterie
(cotes nominale en mm)
Canaux de fuite
Filtre
– Employer, si possible, un filtre de retour ou sous pression.
(filtre à aspiration uniquement avec interrupteur de dépressi-
on / indicateur de pollution)

Fluide hydraulique

– Veuillez tenir compte des dispositions de la notice
RF 07075
– Nous conseillons d'employer des fluides hydrauliques de
marque.
– Il ne faut pas mélanger les différentes sortes de fluides hy-
drauliques car ceci entraînerait la décomposition et la dégra-
dation du pouvoir lubrifiant. Tenez compte des informations
du fabricant!
– Le fluide doit être changé après un certain temps, suivant les
conditions d'exploitation. A cette occasion, il faudra éliminer
les résidus du bac.
© Tous droits réservés par Bosch Rexroth AG, y compris en cas de dépôt
d'une demande de droit de propriété industrielle. Tout pouvoir de dispositi-
on, tel que droit de reproduction et de transfert, détenu par Bosch Rexroth.
Les indications données servent exclusivement à la description du produit.
Il ne peut être déduit de nos indications aucune déclaration quant aux
propriétés précises ou à l'adéquation du produit en vue d'une application
précise. Ces indications ne dispensent pas l'utilisateur d'une appréciation
et d'une vérification personnelle. Il convient de tenir compte du fait que nos
produits sont soumis à un processus naturel d'usure et de vieillissement.
PV7 RF 10515/10.05
Conduite
d'aspiration
min 00
