SAUTER flexotron®400 - RDT405
Configuration
8.1.9 Menu 5.9
8.1.10 Menu 1.E
8.1.11 Menus X.11
8.1.12 Menu OK
P100012101
Compensation maximum (mode de régulation 5 uniquement)
SPL est le point de consigne correspondant à une température extérieure de -20 °C.
La variation de consigne commence dès que la température extérieure tombe en
deçà de la valeur S.P. définie via le menu 5.7 ci-dessus et évolue linéairement avec
la diminution de la température extérieure, atteignant SPL lorsque la température
extérieure est égale à -20 °C. Attention : SPL n'est pas une valeur de variation de
consigne à ajouter à la valeur de consigne normale, mais la valeur de consigne
effective pour une température extérieure de -20 °C.

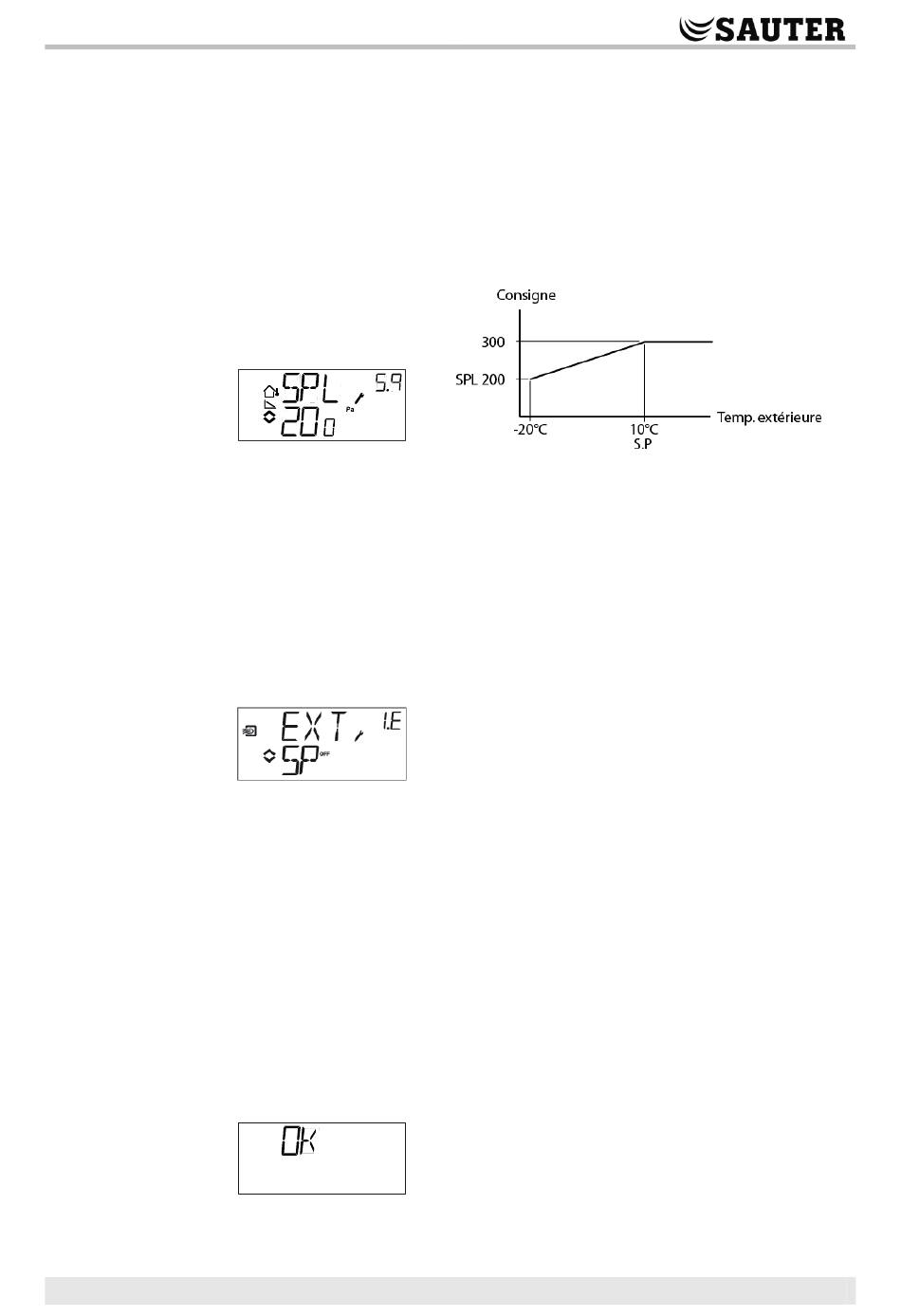

Exemple : Avec une consigne ordinaire de 300 Pa, un point de départ S.P de
+10 °C et un SPL de 200 Pa à -20 °C, on obtient le rapport consigne/température
extérieure suivant.
Point de consigne externe (mode de régulation 1)
Dans ce menu, vous avez le choix entre utiliser une consigne externe et définir la
valeur de consigne via l'écran. La consigne externe ne peut être utilisée qu'avec le
mode 1.
Un potentiomètre de consigne externe peut être utilisé pour des valeurs de consigne
comprises entre 0...40 °C.
E/S
Après le dernier menu de configuration se trouve un menu qui permet de visualiser
les valeurs de toutes les entrées et sorties. Ce menu de réglage est directement
accessible depuis l'écran d'accueil. Pour cela, tournez le bouton dans le sens des
aiguilles d'une montre et appuyez sur le bouton à partir de l'écran d'accueil. Voir
chapitre 6.
Le dernier menu à s'afficher est le menu OK. Il permet de valider la configuration et
de quitter le mode configuration. Pour cela il suffit d'appuyer sur le bouton (cela vaut
aussi si vous avez besoin de sortir momentanément du mode configuration. Dans ce
cas allez directement au menu OK et appuyez sur le bouton).
Au sortir du mode configuration, le système revient au niveau de base.
Il y a aussi une fonction de déconnexion automatique qui permet de sortir du mode
configuration après 5 minutes d'inactivité.
