9640A/9640A-LPNX
Manuel d'introduction

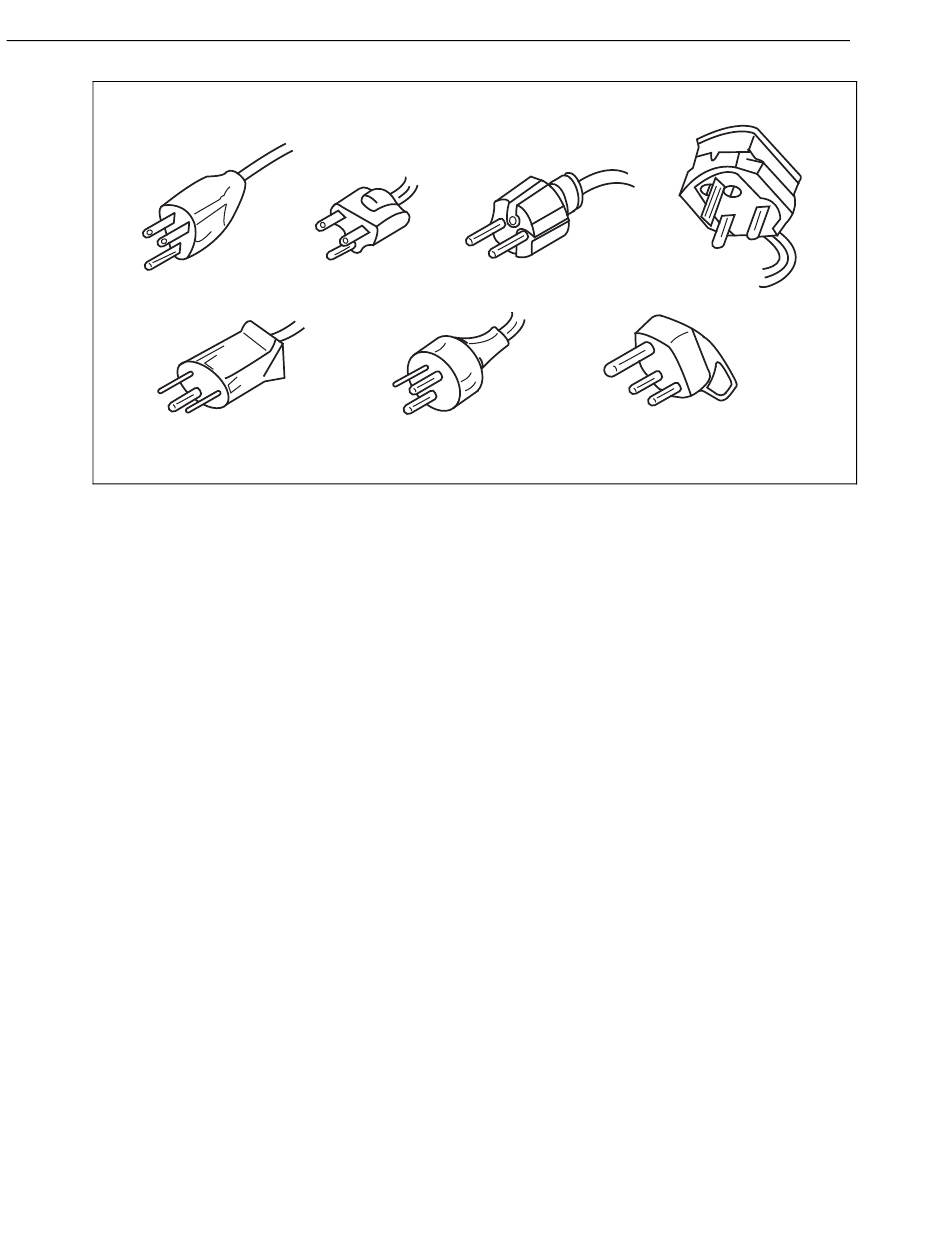

LC1
Remplacement des fusibles d'alimentation secteur
Pour éviter les risques d'incendie ou l'endommagement du
produit, vérifier que le type de fusible installé répond aux
spécifications pour la tension sélectionnée. Reportez-vous au
tableau 2-4 pour les fusibles appropriés.
Les fusibles d'alimentation secteur sont situés sur le bloc d'alimentation au niveau du
panneau arrière de l'instrument. La tension secteur sélectionnée (115 ou 230) apparaît
dans une petite fenêtre en bas du bloc. Voir Figure 2-1 Cet instrument à double fusible
possède un fusible dans les branchements neutre et ligne. Si l'un des fusibles saute,
remplacez les deux fusibles pour éviter la fatigue de l'un des fusibles et les coupures
d'alimentation consécutives. Avant d'accéder et de remplacer les fusibles, vérifiez que les
fusibles de rechange sont appropriés pour la tension sélectionnée.
Pour vérifier ou remplacer les fusibles, reportez-vous à la figure 2-1, et effectuez
l'opération suivante :
1. Débranchez l'instrument de l'alimentation secteur.
2. Retirez le logement du fusible en insérant la lame d'un tournevis dans la patte située
3. Retirez les fusibles du logement pour les remplacer ou les inspecter.
4. Installez des fusibles en bon état et de calibre approprié. Voir Tableau 2-4.
5. Réinstallez le logement en l'enfonçant de façon à encliqueter les verrous des pattes
2-4
LC2
LC5
à gauche du logement de fusible. Soulevez-la de façon à retirer facilement le
logement.
de sécurité.
LC3
LC6
XW Avertissement
LC4
LC7
Ead05f.eps
