Repartiteur; Répartiteur G D4L/G2P; Répartiteur G D2L/G2P - golmar G2+ Mode D'emploi

ALIMENTATION
C
A

REPARTITEUR

D1 D2 D3
D4L-G2+
12258940A
ON
BUS
A
OFF
REPARTITEUR
BUS OUT BUS OUT BUS OUT BUS OUT
A B
C D
12258940
Distributor D4L-G2+
ON
Working Power: DC 24V 8mA
OFF
Video Input Load : 100 Ohm
POWER
BUS IN BUS IN
A
D
Répartiteur protégé contre les court-circuits
REPARTITEUR
D1 D2
12258950
DISTRIBUTOR D2L-G2+
ON
BUS
A
OFF
Répartiteur protégé contre les court-circuits

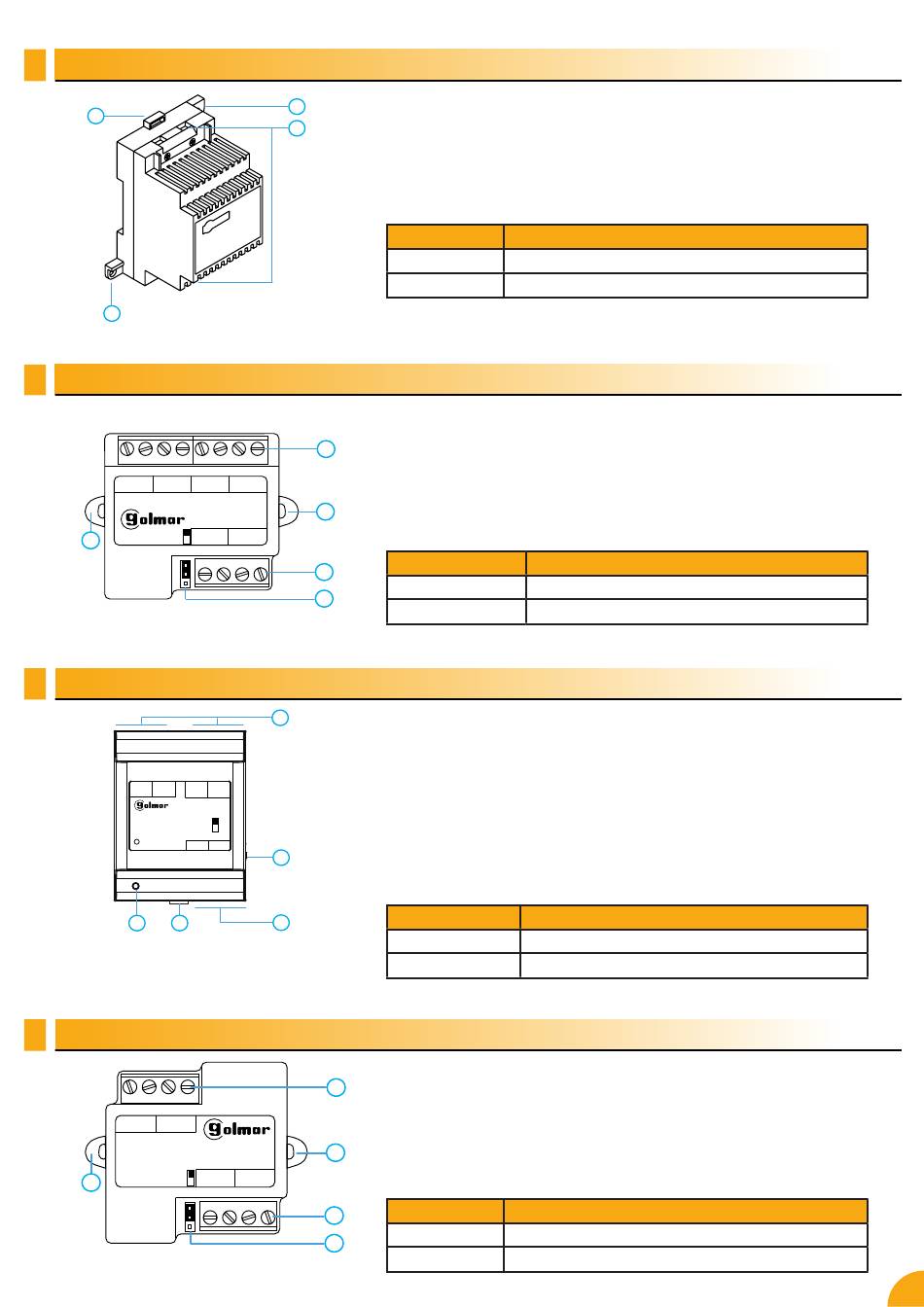

Alimentation 12 Vca, 18VA, 3 DIN
A
B
~ / ~
L, N
Répartiteur de BUS 4 directions G2P
B
D4
A
BUS
B
BUS / BUS
C
D1 / D2 / D2 / D4
Répartiteur de BUS 4 directions G2P rail DIN
B
E
C
BUS IN / BUS IN
A / B / C / D
Répartiteur de BUS 2 directions G2P
B
A
BUS
B
BUS / BUS
C
D1 / D2
A. Oreille pour fixation mural
B. Bornier de raccordement
C. Languette pour fixation dans le rail DIN
Dimensions (mm): 52(H) x 90(L) x 60(P)
Nombre de DIN : 3
Borne
Sortie 12 Vca
Entrée 230 Vca 50 ~ 60HZ
A. Oreille pour fixation mural
B. Bornier de raccordement
C. Jumper de fin de ligne :
Le jumper doit être en position ON uniquement sur le dernier
répartiteur G D4L/G2P de la colonne
Dimensions (mm): 45(H) x 45(L) x 15(P)
Borne
Entrée / sortie du BUS G2+, 30Vcc ± 2V
Sorties postes audio ou vidéo 30Vcc ± 2V
A. Voyant d'alimentation
B. Bornier de raccordement pour 4 postes
C. Bornier de raccordement entrée sortie BUS
D. Languette pour fixation dans le rail DIN
E. Jumper de fin de ligne :
Le commutateur doit être en position ON uniquement sur le
dernier répartiteur G D4L/G2P/DIN de la colonne
Dimensions (mm): 90(H) x 69(L) x 45(P)
Nombre de DIN : 4
Borne
Entrée / sortie du BUS G2+, 30Vcc ± 2V
Sortie postes audio ou vidéo 30Vcc ± 2V
A. Oreille pour fixation mural
B. Bornier de raccordement
C. Jumper de fin de ligne :
Le jumper doit etre en position ON uniquement sur le dernier
répartiteur G D2L/G2P de la colonne
Dimensions (mm): 45(H) x 45(L) x 15(P)
Borne
Entrée / sortie du BUS G2+, 30Vcc ± 2V
Sorties postes audio ou vidéo 30Vcc ± 2V
G TF104
Description
G D4L/G2P
Description
G D4L/G2P/DIN
Description
G D2L/G2P
Description
5
