PLATINE G TO6220/PRA
SGP-77-069
Adr.5
Réglages Tempo & Retard Bouton
poussoir (p.26 de la notice)
Notice
G EL632/G2P
GTO6220/PRA
ON
G TART
G ART 1
BUS
BUS
ON
Adr.3
G ART 4W H
SA
GND
HZ
HZ
BUS
BUS
Jumper position ON sur
le dernier répartiteur
ON
Adr.1
G ART 4 H/LITE
SA
GND
HZ
HZ
BUS
BUS
Jumper
position OFF
Platine
G EL 632/G2P
Dec +
Dec -
Carte à
défilement
CONTRASTE
CO
ZA
NO
AZ
Relais vidéo
AP
C
APG
C
Relais de
C1
NO
gâche
C2
NC
NC1
S2
Relais de
NC2
+
communication
NO1
-
NO2
C
Relais de
sonnerie NO
BP+
BP-
D+
D-
U AV0151/E56
Bouton de sortie
ou canon PTT
Gâche émission
Varistance
ON
Adr.6
G TART
Option bouton
d'appel palier
BUS
BUS
Adr.4
BUS
BUS
BUS
BUS
USER USER USER USER
G D4L/G2P
ON ON
OFF OFF
Adr.2
SA
Option bouton
d'appel palier GND
HZ
HZ
BUS
BUS
USER USER
G D2L/G2P
ON
OFF
G FA / G2P
U AV0151/095
Max 100m 9/10
La gâche ne doit pas consommer
plus de 270 mA. Utiliser la gâche
de type TCV24DC

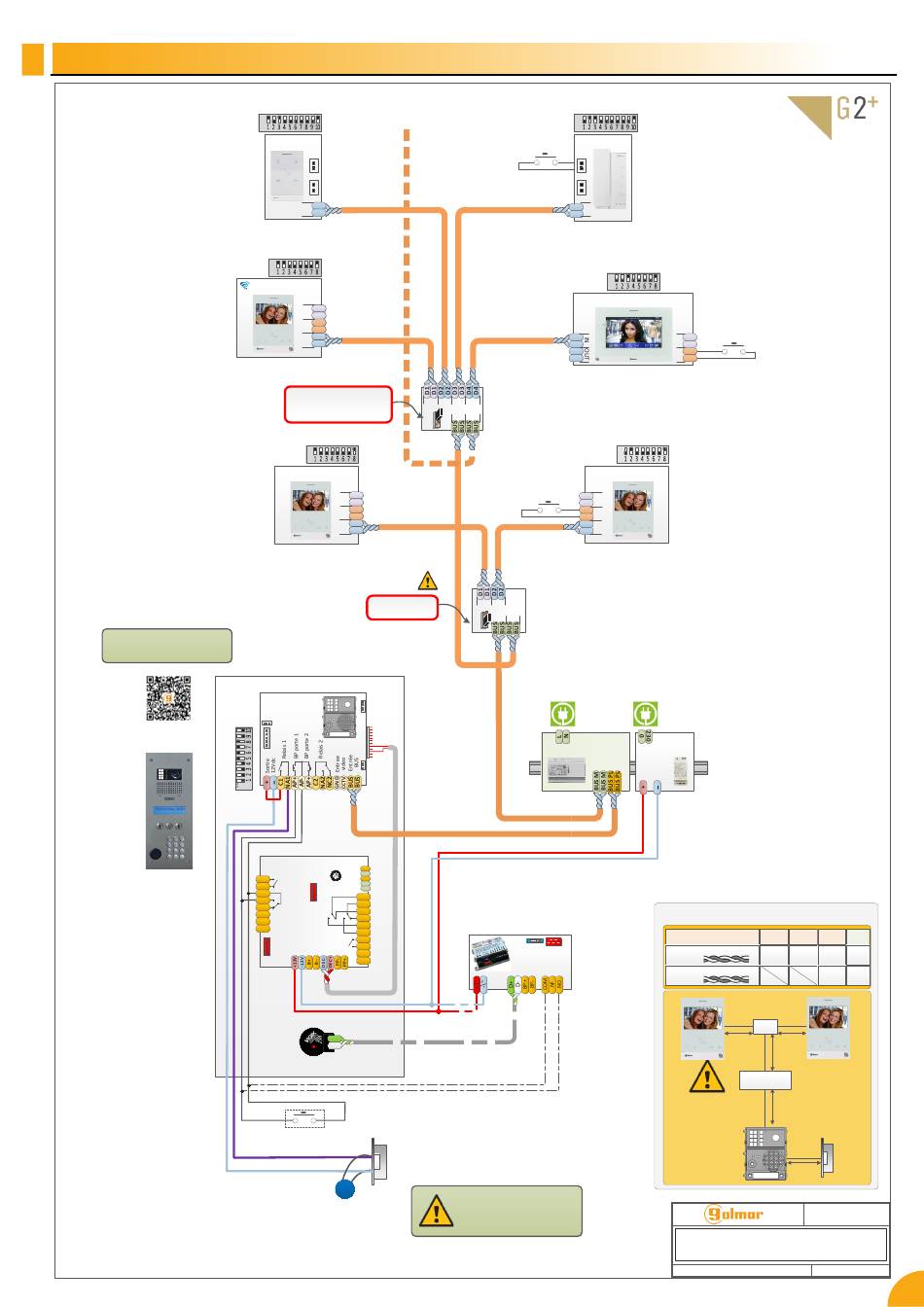

SCHEMA
ON
G ART 7 H
SA
GND
HZ
HZ
Option bouton
d'appel palier
ON
G ART 4 H/LITE
T ALM2012/2
Type de câble :
Type de câble A
0,5 mm² (ø 0,8 mm)
150m 150m
AWG 20
0,2 mm² (ø 0,5 mm)
AWG 24
GD2LG2P GD2LG2P
C
GFA/G2P
Distance
A+B+C
maximum = 200m
Titre :
1 platine GTO6220/PRA en Bus G2+
avec Bp NO, gâche (+ option Vigik)
Plan N° : SGP-77-069
B C D
30m 10m
20m 5m
C
B
A
D
Evicom Bitron video
ZI Secteur A, 33 Allée des Pêcheurs
06700 St Laurent du Var
Dessiné par : Christophe Alba
Date : 11/03/2022
