PLATINE GTV62 AUDIO

SGP-22-001

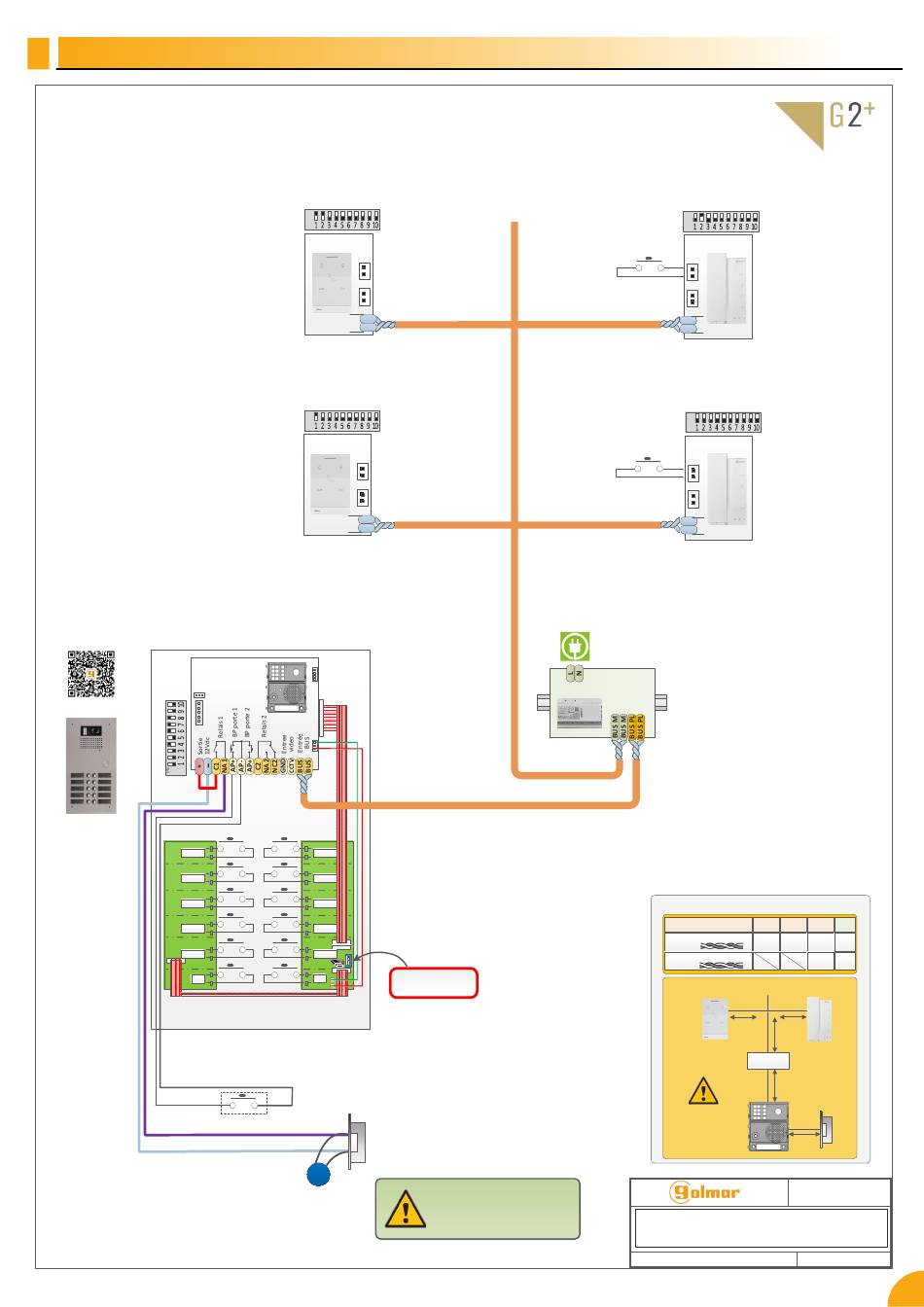

Câblage bouton
Platine GTV62/ XXX
G EL 642 / G2P
G EL 642 / G2P
GTV62/xxx
11/21
9/19
7/17
5/15
3/13
1
Bouton de sortie
ou canon PTT
ON
Adr.3
G ART 1
BUS
BUS
ON
Adr.1
G ART 1
BUS
BUS
10/20
8/18
6/16
4/14
2/12
INTER ECLAIRAGE
0
BLEU OU BLANC
Gâche émission
Varistance
La gâche ne doit pas consommer
plus de 270 mA. Utiliser la gâche
Option bouton
d'appel palier
Option bouton
d'appel palier
G FA / G2P
de type TCV24DC Titre :
SCHEMA
ON
Adr.2
G TART
BUS
BUS
ON
Adr.0
G TART
BUS
BUS
Type de câble :
Type de câble A B C
0,5 mm² (ø 0,8 mm)
150m 150m 30m
AWG 20
0,2 mm² (ø 0,5 mm)
20m
AWG 24
C C
B
GFA/G2P
A
Distance A+B+C =
200m max
D
Evicom Bitron video
ZI Secteur A, 33 Allée des Pêcheurs
06700 St Laurent du Var
Platine à boutons GTV Aluminium en BUS G2P
Dessiné par : Nicolas Beaussy
Plan N° : SGP-22-001
Date : 22/09/2020
D
10m
5m
24
