supérieur. La flèche d'attelage est très lourde - prenez
toutes les précautions requises pour enlever la flèche
des supports d'expédition.
4. Retirez les fixations qui maintiennent les supports
d'expédition sur le balai-ramasseur. Enlevez les
supports d'expédition et mettez-les au rebut.
3
Montage de la flèche d'attelage
Pièces nécessaires pour cette
opération:
1
Flèche d'attelage
1
Broche d'attelage
1
Boulon 3/8 x 1-1/4''
1
Écrou 3/8-16
1
Grande rondelle
1
Grand écrou
1
Vis à tête carrée
1. Flèche d'attelage
2. Broche d'attelage
3. Boulon 3/8 x 1-1/4'' et contre-écrou 3/8"
Procédure
1. Insérez l'extrémité arrière de la flèche d'attelage entre
les plaques de montage du balai-ramasseur tout en
alignant les trous de montage (Figure 3).
Remarque: Les guides de flexibles doivent être
positionnés sur le haut de la flèche d'attelage.
2. Insérez la broche d'attelage dans les plaques de
montage et la flèche d'attelage (Figure 3).
3. Fixez le haut de la broche d'attelage à la plaque
de montage avec un boulon 3/8 x 1-1/4" et un
contre-écrou 3/8" (Figure 3).
4. Fixez le bas de la broche d'attelage avec une grande
rondelle, un grand écrou et une vis à tête carrée
(Figure 3).

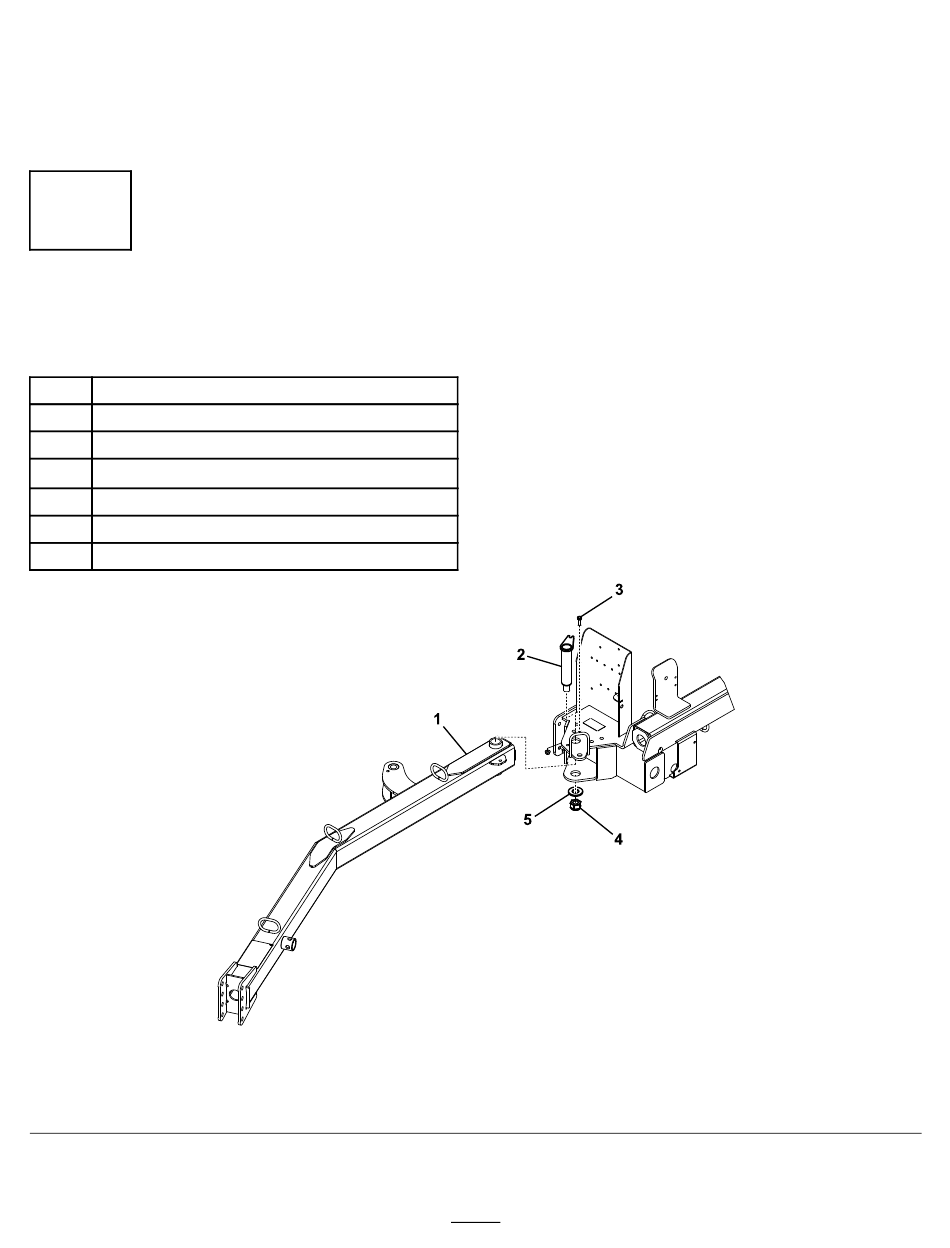

Figure 3
4. Grand écrou & vis à tête carrée
5. Grande rondelle
11
