LED et connexions
2.1
Ouverture des volets du boîtier
Position des voyants et des connecteurs électriques
Les LED informant en détail sur les états de fonctionnement du module se trouvent derrière
le volet supérieur du module.
Le connecteur femelle d'alimentation se trouve sur le dessus du module.
Le connecteur pour l'antenne externe se trouve au-dessous du module.
Le logement prévu pour la carte SIM se trouve derrière le volet inférieur du module.
Ouverture des volets du boîtier

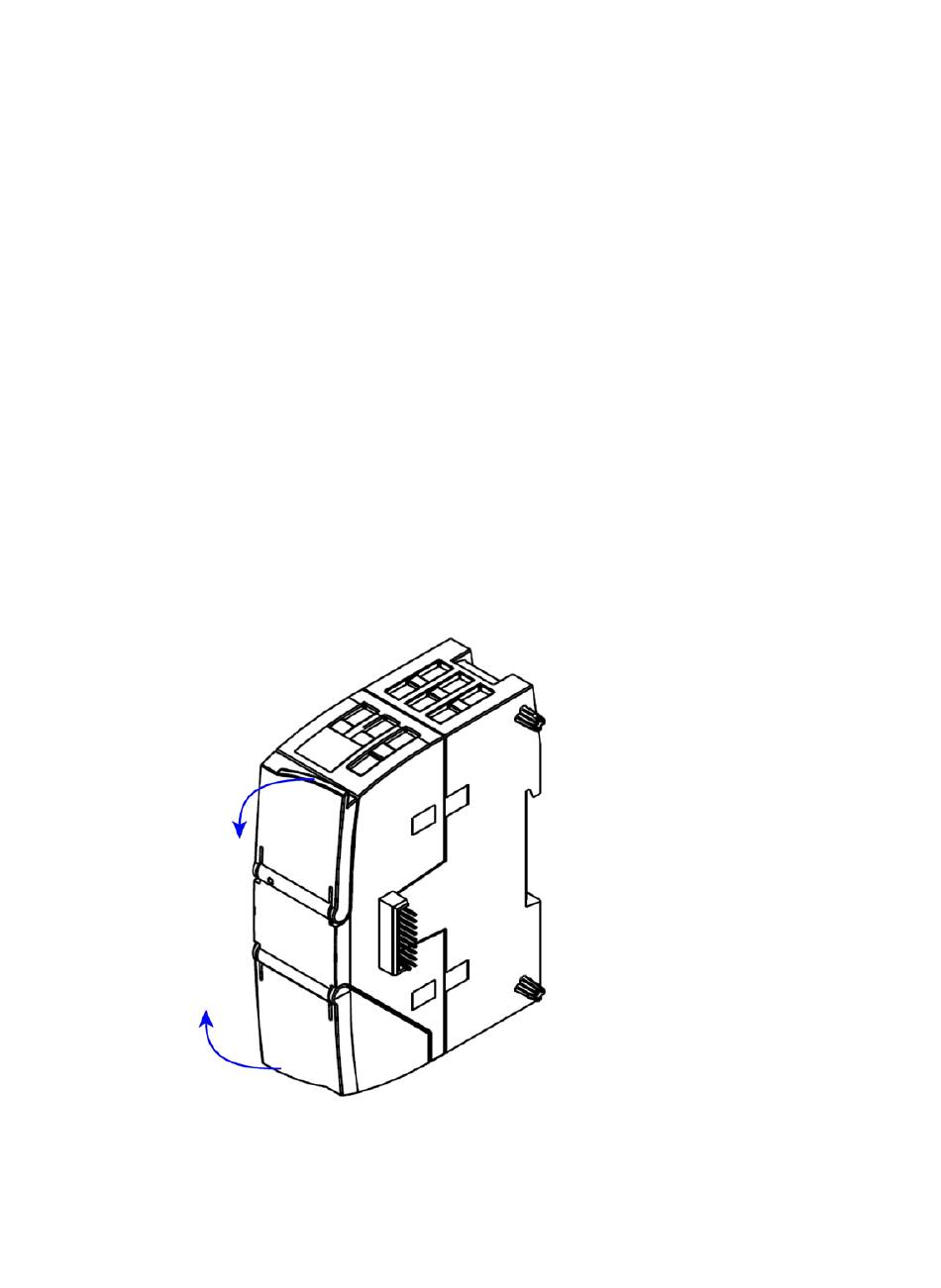

Vous ouvrez le volet supérieur ou inférieur du boîtier en le faisant basculer, comme indiqué
sur la figure, vers le bas ou le haut. Les volets se terminent par un rebord facilitant
l'ouverture.
Figure 2-1
CP 1243-7 LTE
Instructions de service, 02/2018, C79000-G8977-C381-04
Ouverture des volets du boîtier
2
31
