d'installation

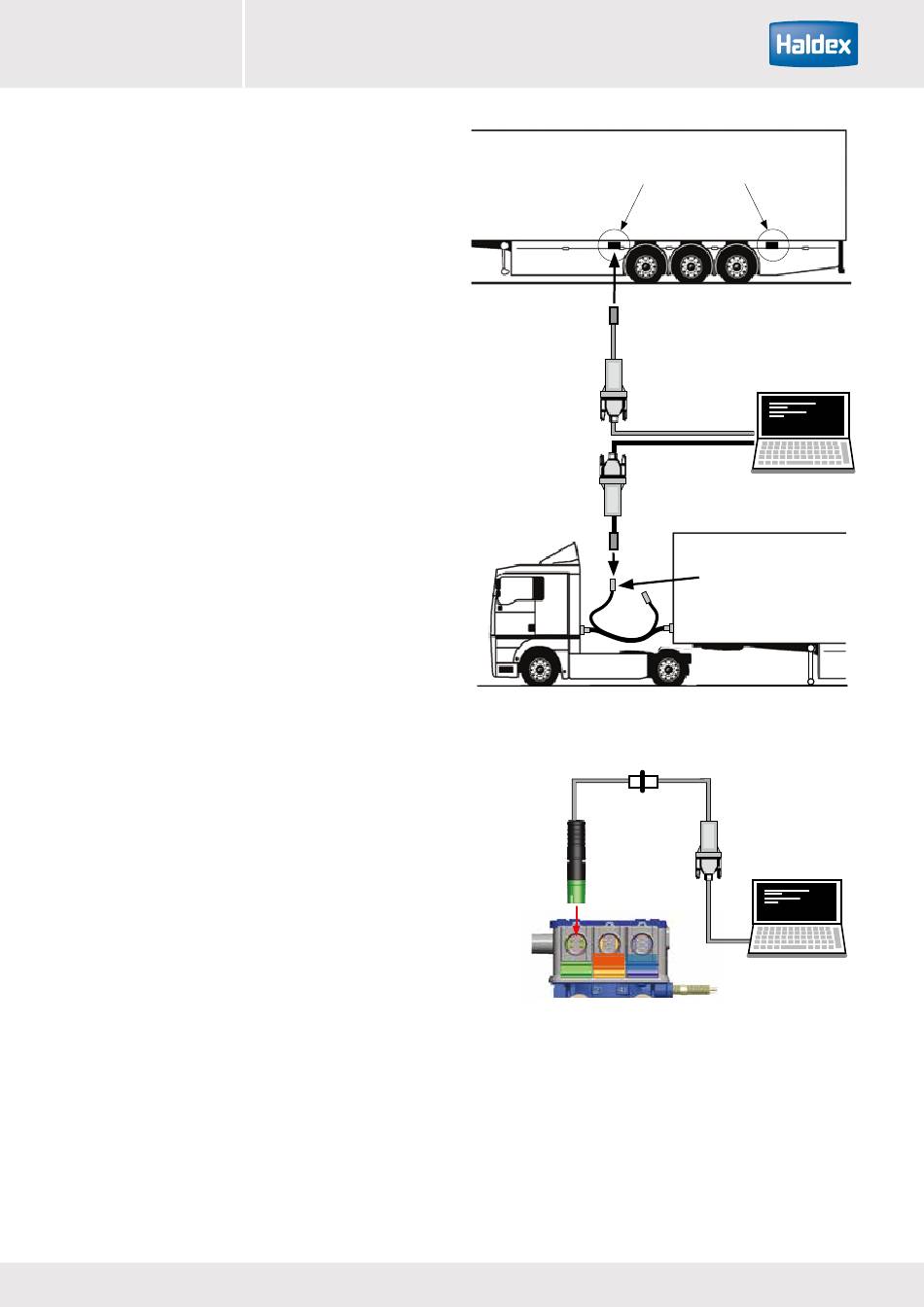

Les options d'installation
›
Option d'installation 1
Introduire soigneusement le connecteur USB du câble
d'interface PC dans le port USB de votre ordinateur.
Introduire le connecteur à visser dans la prise de
diagnostic EB+ sur le côté de la remorque.
›
Option d'installation 2
Avec les mêmes câbles que pour l'option
d'installation 1, introduire le connecteur à visser dans le
connecteur de diagnostic du câble de diagnostic CAN
ISO7638 - réf. 815 018 001.
La LED sur l'interface PC doit s'allumer en rouge lors de
la mise sous tension du système EB+ Gen2 ou Gen3.
Si ce n'est pas le cas, contrôler les raccordements et
réessayer.
›
Option d'installation 3
Introduire soigneusement le connecteur USB du
câble d'interface PC dans le port USB de votre
ordinateur. Introduire le connecteur VERT du câble
dans le connecteur de l'EB+ Gen2 marqué DIAG ou le
connecteur 4 broches du câble dans le connecteur de
l'EB+ Gen3 marqué DIAG N.
2015
Fleet+
Option 1.
Option 2.
Option 3
Connecteur
de diagnostic
«DIAG» sur
l'EB+ Gen2
Innovative Vehicle Solutions
The USB pod.
Positions alternatives
Interface PC
Interface PC
Connecteur de diagnostic du
câble de diagnostic CAN ISO
7638
Connexion
directe à l'EB+
Gen2 ou via
Interface PC
la prise de
diagnostic sur
le côté de la
remorque
