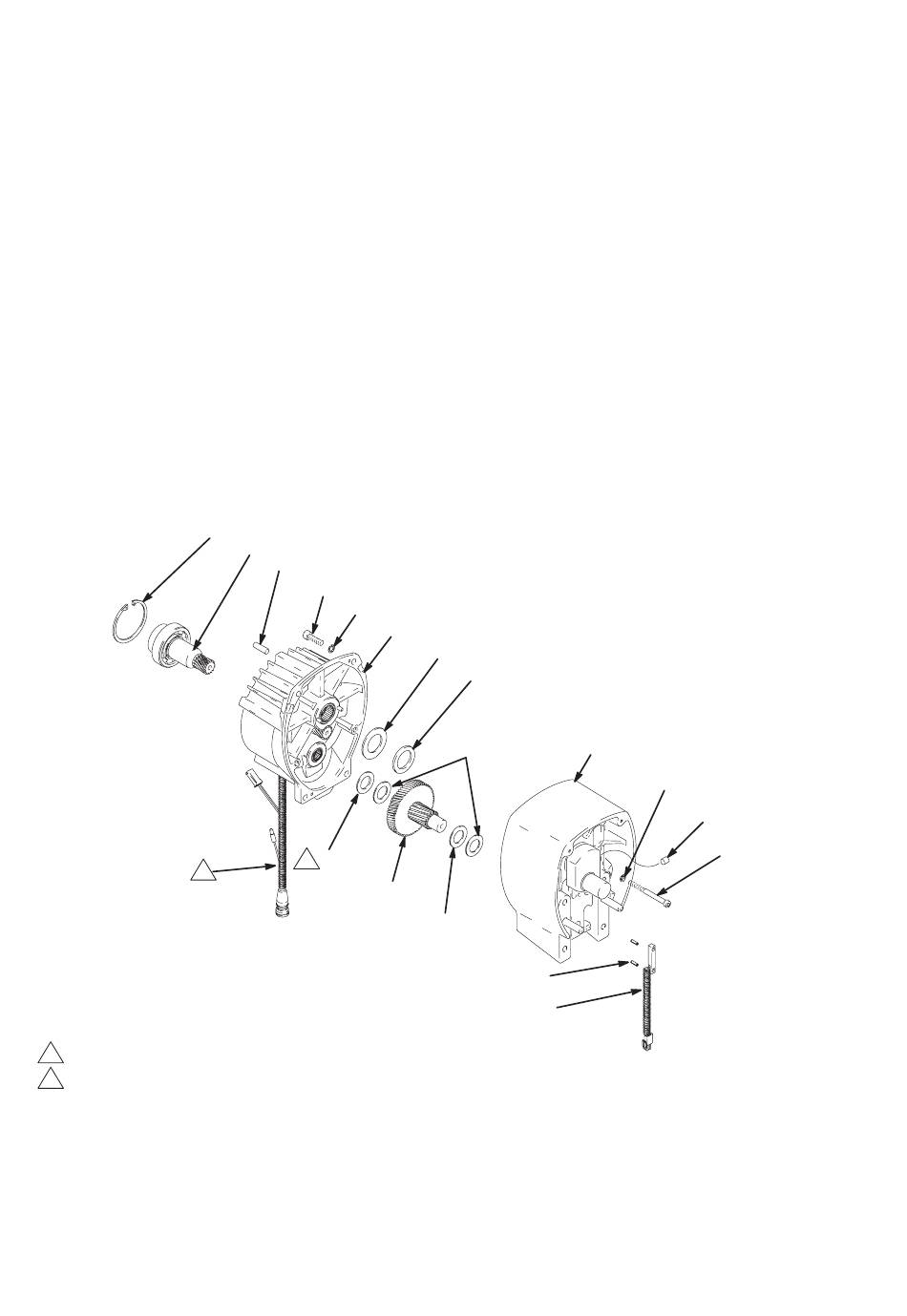

Pièces – Carters de pignonnerie et d'entraîne-
Rep. no. 183 et 101
Rep. 183: carter de pignonnerie 245715 pour
LineLazer III 3900; carter de pignonnerie 245834
pour LineLazer III 5900
No.
Rep. No. Réf. Désignation
183 CARTER DE PIGNONNERIE
183a KIT, réparation, bobine
245419 LineLazer III 3900
245420 LineLazer III 5900
183b 105489 BROCHE
183d* ARBRE PIGNON
241110 LineLazer III 3900
241114 LineLazer III 5900
183e* CIRCLIP, grande taille
113094 LineLazer III 3900
112770 LineLazer III 5900
*À commander séparément.
Uniquement sur le LineLazer III 3900, modèles 233688 et 233664
1
Le carter de pignonnerie (183) comprend l'inducteur et le connecteur d'embrayage
2
16 309414
183e
183d
183b
102 (Rep.)
Rep. 122 (Rep.)
98 (Rep)
1
2
99 (Rep.)
ment
Rep. 101: carter d'entraînement 245442 pour
LineLazer III 3900; carter d'entraînement 245443
pour LineLazer III 5900
No.
Qté Rep. No. Réf.
1 101
101
1 107089
1 194173
2 101h
116191
1
116192
1
28 116806
1
173 116838
1
147 116618
183a
101h
101g
98 (Rep)
100 (Rep)
173
28
Désignation
CARTER D'ENTRAÎNEMENT
RONDELLE
LineLazer III 3900
LineLazer III 5900
RONDELLE
LineLazer III 3900
LineLazer III 5900
CONTACT en ampoule
AXE, ressort
AIMANT
101
250 (Rep)
147
145 (Rep)
TI0177B
Qté
1
1
1
1
1
1
2
1
