NETGEAR ProSafe WNDAP360 Guide D'installation

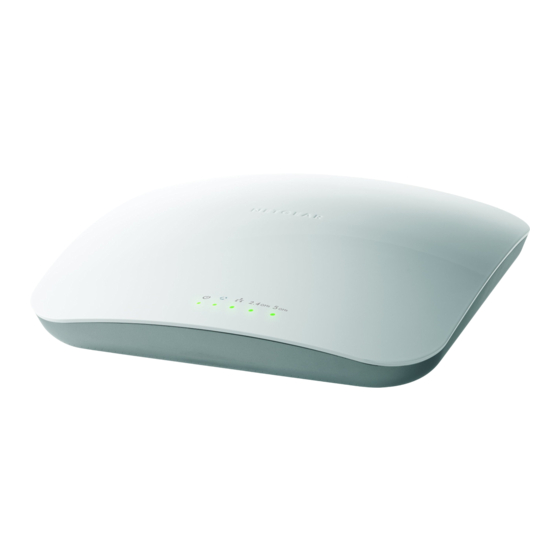

Point d'accès Wireless-N bibande ProSafe® modèle WNDAP360
Contenu de la boîte
Déballez la boîte et vérifiez-en le contenu :
• Point d'accès Wireless-N bibande ProSafe® modèle WNDAP360
• Câble Ethernet droit de catégorie 5
• Adaptateur secteur et cordon d'alimentation (12 V, 1 A)
• Kit de fixation murale
• Guide d'installation
• CD contenant un lien vers le Manuel de référence
Configuration du point d'accès
Suivez ces instructions pour configurer votre point d'accès sans fil. Avant de
procéder à l'installation du WNDAP360, familiarisez-vous avec le contenu du CD.
Consultez le Manuel de référence pour en savoir plus sur les options de
configuration avancée.
Durée approximative de l'installation : 3 minutes.
Conseil : avant de placer le point d'accès en hauteur, configurez-le et
vérifiez sa connectivité réseau sans fil.
1. Connexion du point d'accès sans fil à votre ordinateur
a. Vérifiez que l'ordinateur dispose d'un port Ethernet. Si l'ordinateur est déjà
connecté au réseau, notez ses paramètres de configuration TCP/IP.
Configurez l'ordinateur avec l'adresse IP statique suivante : 192.168.0.210
et le masque de sous-réseau suivant : 255.255.255.0.

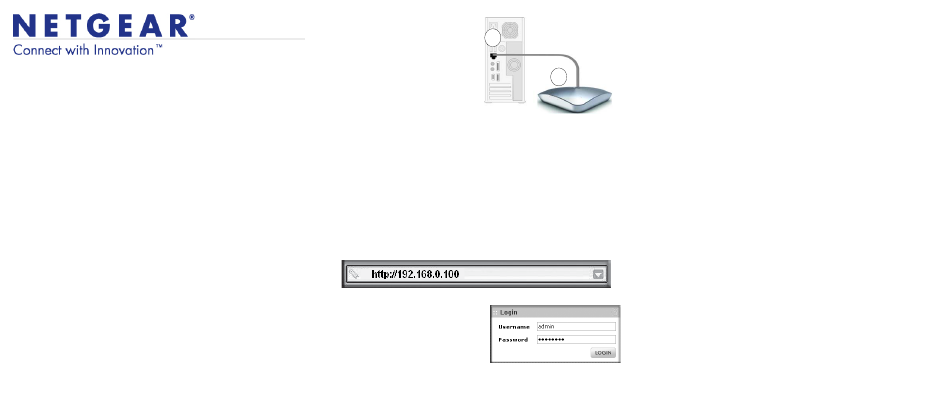

b. Branchez un câble Ethernet entre
le point d'accès et votre
Guide d'installation
ordinateur (point A sur
l'illustration).
c. Insérez correctement l'autre
extrémité du câble dans le port
Ethernet du point d'accès (point B
sur l'illustration).
d. Connectez l'adaptateur secteur au
point d'accès et vérifiez les
voyants suivants :
• Alimentation. Le voyant
d'alimentation clignote quand le
point d'accès est allumé. Après
quelques secondes, il doit rester allumé (vert continu). Si après
30 secondes, le voyant d'alimentation est éteint ou clignote toujours,
assurez-vous que les câbles sont correctement branchés et que
l'interrupteur de la prise murale (le cas échéant) est enclenché.
• ACTIF. Le voyant ACTIF clignote en cas de trafic réseau.
• LAN. Le voyant LAN indique la vitesse de la connexion au réseau local :
le vert, la connexion à 1 000 Mbit/s, l'orange, la connexion à 100 Mbit/s et
l'absence de lumière indique une connexion à 10 Mbit/s.
• 2,4 GHz (réseau sans fil). Ce voyant indique un trafic de 2,4 GHz.
• 5 GHz (réseau sans fil). Ce voyant indique un trafic de 5 GHz.
2. Configuration des accès réseau local et sans fil
a. Depuis votre PC, configurez le port Ethernet du point d'accès pour un accès
réseau local. Connectez-le au point d'accès en ouvrant votre navigateur et
en saisissant http://192.168.0.100 dans le champ d'adresse.
b. Une fenêtre de connexion s'affiche.
Lorsque vous y êtes invité,
saisissez admin comme nom
d'utilisateur et password comme
mot de passe, le tout en
minuscules.
L'interface utilisateur du point
d'accès s'affiche.
c. Sélectionnez Configuration > System (Système) > Basic (Base) >
A
Câble NETGEAR
d. Sélectionnez Configuration > IP > Settings (Paramètres) dans le menu et
e. Si vous utilisez un client DHCP, réservez une adresse IP (basée sur
Câble
B
Port
f. Sélectionnez Configuration > Wireless (Sans fil) > Basic (Base) >
WNDAP360
g. Sélectionnez Configuration > Security (Sécurité) > Profile Settings
Pour obtenir des instructions complètes, consultez l'aide en ligne ou le Manuel
de référence.
3. Vérification de la connectivité sans fil de votre système.
A l'aide d'un PC et d'un adaptateur sans fil, vérifiez que vous pouvez établir une
connexion sans fil au point d'accès.
La configuration de votre point d'accès étant terminée, vous pouvez à présent
l'utiliser sur votre réseau. Si besoin est, vous pouvez rétablir les paramètres
TCP/IP d'origine de l'ordinateur utilisé à l'étape 1.
Installation du point d'accès
1. Déconnectez le point d'accès et placez-le là où vous comptez l'utiliser. Pour un
fonctionnement optimal, choisissez un endroit surélevé, au milieu de votre
zone de couverture sans fil et dans le champ de visibilité des périphériques
mobiles que vous utilisez.
2. Connectez le câble Ethernet de votre point d'accès au port de réseau local de
votre routeur, commutateur ou concentrateur.
3. Connectez une extrémité de l'adaptateur au point d'accès sans fil et l'autre
extrémité au secteur. Les voyants d'alimentation et LAN doivent s'allumer.
Conseil :
câble Ethernet (Power Over Ethernet - PoE). Si vous disposez d'un
commutateur PoE, vous n'avez pas besoin d'utiliser l'adaptateur
secteur pour alimenter le point d'accès, ce qui peut s'avérer pratique
lorsque vous installez ce dernier en hauteur et que toutes les prises
électriques sont hors de portée.
General (Général) dans le menu. Renseignez le champ Access Point
Name (Nom du point d'accès) et sélectionnez le pays ou la région
d'utilisation dans la liste déroulante Country/Region.
configurez les paramètres IP de votre réseau.
l'adresse MAC du point d'accès) sur le serveur DHCP. Vous pouvez ensuite
utiliser cette adresse pour vous connecter au point d'accès.
Wireless Settings (Paramètres du réseau sans fil), puis sélectionnez le
paramètre Turn Radio On (Allumer radio).
(Paramètres de Mon profil) et configurez les profils de sécurité de votre
réseau.
le point d'accès prend en charge l'alimentation électrique par
