NETGEAR ProSAFE WN370 Guide D'installation

Guide d'installation
Point d'accès ProSAFE® WN370 avec fixation murale
Contenu de l'emballage
Déballez la boîte et vérifiez-en le contenu :
Point d'accès ProSAFE® WN370 avec fixation murale
•
Support de montage avec quatre vis de fixation
•
Carte d'informations sur la garantie
•
Contrat de licence logicielle
•
Brochure de réglementations
•
Guide d'installation
•
Installation : prérequis
Vous devez disposer des éléments suivants pour installer correctement votre point
d'accès :
Un tournevis cruciforme 6 mm
•
Un tournevis T8
•
Un ordinateur exécutant Windows XP ou Windows 7
•
Une boîte de raccordement murale normalisée UE ou US avec un câble
•
Ethernet provenant de votre réseau local et passant à travers le mur
Un commutateur PoE conforme IEEE 802.3af/at ou un injecteur PoE conforme
•
IEEE 802.3af/at

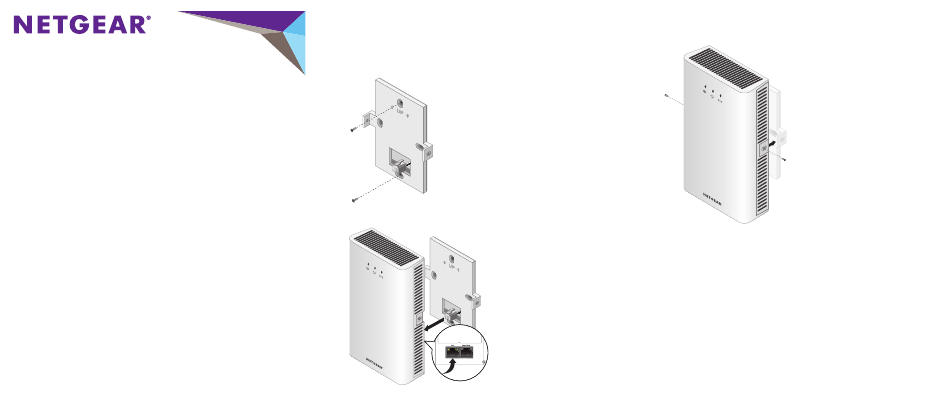

Fixation du point d'accès
Le point d'accès nécessite une boîte de raccordement électrique fixée dans un mur.
Pour fixer le point d'accès au mur :
Retirez le cache de la boîte de raccordement murale.
1.
Faites passer le câble Ethernet dans la boîte de raccordement, avec
2.
suffisamment de mou pour atteindre le point d'accès.
Faites passer le câble Ethernet au milieu du support de montage.
3.
Alignez le support de montage sur les trous de la boîte de raccordement.
4.
Fixez le support de montage sur la boîte de raccordement à l'aide des vis
5.
cruciformes fournies.
Branchez le câble Ethernet apportant le PoE et la connectivité réseau au port
6.
PoE situé à l'arrière du point d'accès.
(Facultatif) Branchez le câble Ethernet d'intercommunication sur le port Pass
7.
Through (Intercommunication) situé à l'arrière du point d'accès.
Fixez le point d'accès sur le support de montage à l'aide des vis T8 fournies.
8.
Configuration du point d'accès
Le point d'accès WN370 peut être déployé uniquement dans un réseau géré par un
contrôleur sans fil ProSAFE WC7600. Si votre réseau est équipé d'un serveur
DHCP, vous devez activer l'option 43 et la pointer vers l'adresse IP du WC7600.
Pour détecter et configurer le point d'accès à l'aide du contrôleur sans fil
WC7600 :
Accédez au contrôleur sans fil à l'adresse IP réseau que vous avez configurée.
1.
Sélectionnez Access Point > Discovery > Discovery Wizard
2.
(Point d'accès > Détection > Assistant de détection).
Suivez les instructions à l'écran pour détecter le point d'accès et examinez les
3.
résultats de la détection.
