NETGEAR RangeMax NEXT WN802T Guide D'installation

Guide d'installation

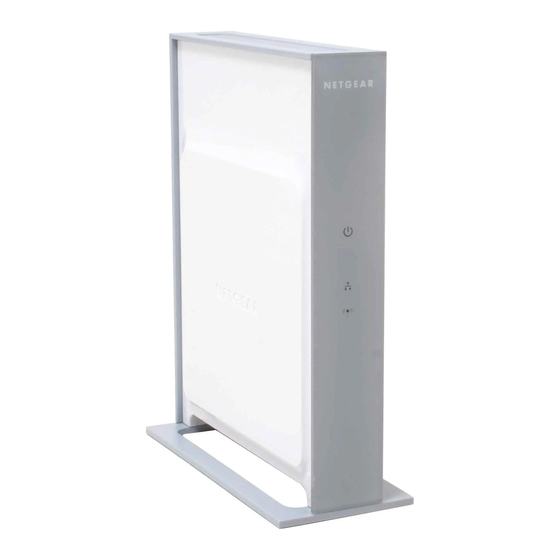

Point d'accès sans fil WN802T RangeMax™ NEXT de NETGEAR
Pour commencer
Suivez ces instructions pour configurer votre point d'accès sans fil
également consulter la documentation du CD ou la base de connaissances de NETGEAR à
l'adresse www.netgear.fr/support. Veuillez consulter le CD ou cliquer sur le lien de
documentation figurant sur l'interface utilisateur pour accéder au Manuel de référence
et obtenir des instructions sur les options de configuration avancée.
Durée approximative de l'installation : 20 minutes.
Conseil : avant de placer le Point d'accès sans fil WN802T en hauteur, configurez-le
et assurez-vous que sa connectivité réseau sans fil est optimale.
Configuration du WN802T
1. Connectez le point d'accès sans fil à votre ordinateur.
a. Déballez la boîte et vérifiez-en le contenu.
b. Vérifiez que l'ordinateur dispose bien d'un accès Internet et d'un adaptateur
Ethernet. Si l'ordinateur est déjà connecté au réseau, notez ses paramètres de
configuration TCP/IP. Configurez l'ordinateur avec l'adresse IP statique
192.168.0.210 et le masque de sous-réseau 255.255.255.0.
c. Branchez l'une des extrémités du câble
Ethernet du WN802T à l'ordinateur.
d. Insérez correctement l'autre extrémité du
câble dans le port Ethernet du WN802T.
e. Connectez le bloc d'alimentation à
commutation Netgear au point d'accès
sans fil et à une prise de courant.
Remarque : Connectez uniquement
votre point d'accès sans fil à l'aide du
bloc d'alimentation fourni avec le
WN802T.
f. Vérifiez les voyants situés à l'avant du point d'accès sans fil :
• Alimentation : le voyant d'alimentation
vert doit être allumé. Dans le cas contraire,
assurez-vous que les câbles sont bien branchés
et que l'interrupteur de la prise murale (le cas
échéant) est enclenché.
• Ethernet : le voyant Ethernet (réseau)
. Vous pouvez
doit être allumé (en orange, pour indiquer une
connexion à 10 ou 100 Mbits/s et en vert pour
indiquer une connexion à 1 000 Mbits/s). Dans
le cas contraire, assurez-vous que les deux
extrémités du câble Ethernet sont correctement
insérées.
• Réseau sans fil : le voyant bleu doit être
allumé et doit clignoter pour indiquer qu'un signal est envoyé.
2. C
ONFIGURATION DES ACCÈS RÉSEAU LOCAL ET SANS FIL
a. Configurez le port Ethernet du WN802T pour un accès réseau. Connectez-vous
au WN802T en ouvrant votre navigateur et en saisissant http://192.168.0.233
dans le champ d'adresse.
http://192.168.0.233
Une fenêtre de connexion apparaît.
b. Lorsque vous y serez invité,
saisissez
admin
d'utilisateur et
mot de passe, le tout en minuscules.
L'interface utilisateur du Point
d'accès sans fil WN802T
RangeMax™ NEXT de NETGEAR
apparaît.
c. Sélectionnez Wireless Settings (Paramètres sans fil) dans le menu Setup
(Installation) sur le panneau de navigation gauche et configurez l'interface de
votre accès sans fil.
comme nom
password comme
d. Sélectionnez ensuite WEP/WPA Settings (Paramètres WEP/WPA) à l'onglet
Security (Sécurité) et configurez le niveau de cryptage des données pour la
sécurité de votre réseau.
Pour obtenir des instructions complètes, consultez l'aide en ligne ou le manuel de
référence.
e. Enfin, sélectionnez Basic Settings (Paramètres de base) dans le menu Setup
(Installation) sur le panneau de navigation gauche et configurez les paramètres IP
de votre réseau.
Remarque : Si vous modifiez le sous-réseau par défaut de l'adresse IP LAN,
vous serez déconnecté de l'interface utilisateur du Point d'accès sans fil WN802T.
Pour vous reconnecter, reconfigurez votre ordinateur avec une adresse IP statique
pour le nouveau sous-réseau IP LAN.
Conseil : avant d'installer votre point d'accès sans fil, réservez une adresse IP
(basée sur l'adresse MAC du WN802T) sur le serveur DHCP. De cette manière,
vous pouvez attribuer une adresse IP statique au point d'accès sans fil, que vous
pourrez toujours utiliser pour vous connecter et apporter des modifications à sa
configuration.
3. V
ÉRIFICATION DE LA CONNECTIVITÉ SANS FIL DE VOTRE SYSTÈME
Essayez d'établir une connexion sans fil avec le WN802T au moyen d'un ordinateur
muni d'un adaptateur sans fil configuré avec les mêmes paramètres sans fil que le
WN802T.
Mise en place du WN802T
La configuration de votre WN802T est à présent terminée. Vous pouvez l'utiliser sur
votre réseau. Si besoin est, vous pouvez rétablir les paramètres TCP/IP d'origine de
l'ordinateur utilisé à l'étape 1.
Avertissement : Pour faciliter le fonctionnement de la ventilation, installez toujours
l'unité verticalement en utilisant le support fourni. Ne posez pas l'appareil à plat.
1. Déconnectez le WN802T de l'ordinateur et installez-le là où vous comptez l'utiliser.
Pour un fonctionnement optimal, choisissez un endroit surélevé, tel qu'une fixation
murale en hauteur ou une étagère, au milieu de votre zone de couverture sans fil et
dans le champ de visibilité des périphériques mobiles que vous utilisez. Le WN802T
doit être placé à la verticale.
2. Connectez le câble Ethernet de votre point d'accès WN802T au port réseau de votre
routeur, commutateur ou concentrateur.
3. Connectez une extrémité de l'adaptateur au point d'accès sans fil et l'autre extrémité
au secteur. Les voyants Alimentation, Réseau sans fil et Ethernet doivent être
allumés.
