- Page 1 Gamme Notice d’installation A l’usage du personnel autorisé seulement Interface Modbus FJ-RC-MBS-1...
-
Page 3: Table Des Matières
SOMMAIRE 1. PRÉCAUTIONS ET AVERTISSEMENTS 2. CARACTÉRISTIQUES PRINCIPALES 3. CARACTÉRISTIQUES TECHNIQUES 4. CONNEXION 4.1. Connexion sur l’unité intérieure 4.2. Nombre d’unités intérieures raccordables à une interface FJ-RC-MBS-1 4.3. Connexion sur l’interface Modbus 4.4. Mise sous tension 5. CARATÉRISTIQUES INTERFACES MODBUS 5.1. -
Page 4: Précautions Et Avertissements
PROCÉDURE D’INSTALLATION 1. PRÉCAUTIONS ET AVERTISSEMENTS Pour effectuer une installation sûre et obtenir un fonctionnement optimal, vous devez : • Lire attentivement cette notice d’installation avant de commencer l’intervention. • Respecter l’ensemble des précautions et avertissements relatifs à la sécurité indiqués dans cette notice. -
Page 5: Caractéristiques Principales

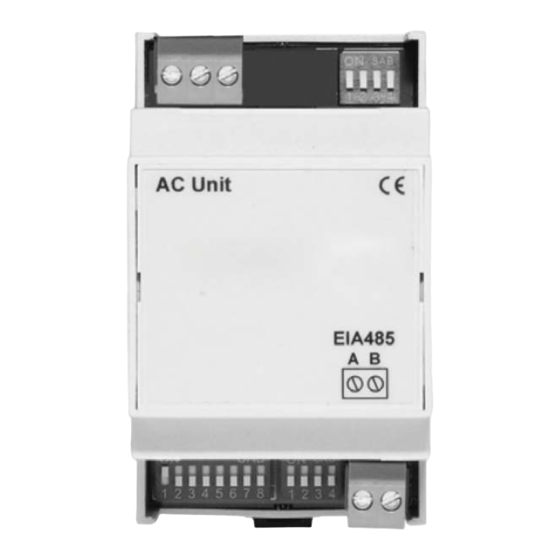

PROCÉDURE D’INSTALLATION 2. CARACTÉRISTIQUES PRINCIPALES L’interface Modbus FJ-RC-MBS-1 permet une intégration complète des climatiseurs FUJITSU en protocole Modbus RTU (EIA485). • Installation rapide et facile. Montage possible sur rail DIN, sur un mur, ou à l’intérieur des consoles/ plafonniers de la taille 14 à 54. •... -
Page 6: Caractéristiques Techniques
PROCÉDURE D’INSTALLATION 3. CARACTÉRISTIQUES TECHNIQUES Fig. 2 Dimensions 93 x 53 x 58 mm Connexion vers Voyant LED Poids 80 g l’unité intérieure Intensité 80 mA 0 à 40°C Micro-interrupteur (en fonctionnement) Température Conditions -40 à 85°C (stockage) Micro-interrupteur < 95% RH ambiantes Humidité... -
Page 7: Nombre D'unités Intérieures Raccordables À Une Interface Fj-Rc-Mbs
PROCÉDURE D’INSTALLATION 4.2. Nombre d’unités intérieures raccordables à une interface FJ-RC-MBS-1 En fonction du type d’unité intérieure et extérieure, le nombre d’unités intérieures raccordables à une seule interface Modbus FJ-RC-MBS-1 peut varier. Reportez-vous au tableau ci-dessous. Tableau 1 - Nombre d’unités intérieures Type UI Console / Mural... -
Page 8: Connexion Sur L'interface Modbus
PROCÉDURE D’INSTALLATION 4.3. Connexion sur l’interface Modbus Utilisez le port EIA 485 de l’interface Modbus pour vous connecter au réseau Modbus. Fig. 4 - Connexion avec télécommande fi laire (interface esclave) 53 mm Télécommande filaire Exemple : gainable N B R Unité... -
Page 9: Mise Sous Tension
PROCÉDURE D’INSTALLATION 4.4. Mise sous tension Une fois l’interface correctement connectée, branchez à nouveau l’alimentation de l’unité intérieure. A partir de la mise sous tension le processus d’initialisation débutera. Cette initilisation durera envi- ron 2 minutes, avant que l’interface ne démarre en mode de fonctionnement normal. Pendant l’initialisation, le réseau du bus de communication remontera les erreurs éventuelles. -
Page 10: Commande Et États Des Registres
PROCÉDURE D’INSTALLATION 5.3.1. Commande et états des registres Tableau 2 Adresse registre Lecture/ Valeur adresse adresse Ecriture protocole automate Marche/Arrêt de l’unité intérieure • 0 : Off • 1 : On Mode de fonctionnement de l’unité intérieure • 0 : Auto •... - Page 11 PROCÉDURE D’INSTALLATION Tableau 3 Adresse Adresse registre registre Lecture/ Valeur (adresse (adresse Ecriture protocole) automate) Désactivation télécommande fi laire (verrouillage)* • 0 : Télécommande fi laire active • 1 : Télécommande fi laire inactive Durée de fonctionnement de l’unité intérieure* •...
-
Page 12: Confi Guration Des Registres
PROCÉDURE D’INSTALLATION 5.3.2. Confi guration des registres Tableau 4 Adresse Adresse registre registre Lecture/ Valeur (adresse (adresse Ecriture protocole) automate) Durée d'arrêt avec conctact de fenêtre • 0 à 30 (minutes) • Réglage par défaut 30 minutes Vitesse de transmission Modbus RTU (bps) •... -
Page 13: S1 - Confi Guration Unité Intérieure
PROCÉDURE D’INSTALLATION 5.4.1. S1 - confi guration unité intérieure Tableau 5 Valeur Micro-interrupteurs Valeur binaire Valeur décimale b3...b0 Esclave (valeur par défaut) avec une télécommande fi laire confi gurée ↓ 0xxx comme maître. ↑ 1xxx Maître sans télécommande fi laire. ↓... -
Page 14: S4 - Confi Guration Température Et Résistance De Fi N De Ligne
PROCÉDURE D’INSTALLATION Tableau 7 - Vitesse de transmission Micro-interrupteurs Valeur binaire Valeur Vitesse (bps) b0...b7 décimale ↓ ↓ x x x x x x 2400 xxxxxx00 ↑ ↓ x x x x x x 4800 xxxxxx10 ↓ ↑ x x x x x x 9600 (par défaut) xxxxxx01 ↑... -
Page 15: Fonctionnements Spéciaux
PROCÉDURE D’INSTALLATION 5.6. Fonctionnements spéciaux 5.6.1. Contact de fenêtre L'interface Modbus FJ-RC-MBS-1 peut contrôler automatiquement l'arrêt de l'unité intérieure en fonction de l'état du registre contact de fenêtre. L'unité intérieure sera éteinte si le registre du contact de fenêtre indique "fenêtre ouverte" pendant un certain laps de temps (30 minutes par défaut). -
Page 16: Désactivation De L'interface Modbus
PROCÉDURE D’INSTALLATION • Pour que cette température de référence soit prise en compte, il est nécessaire que l'installation soit paramétrée pour utiliser la sonde Modbus (non fournie). L'interface Modbus agira en tant que sonde en fournissant la température en lecture et permettra aussi l’écriture. •... -
Page 17: Affi Chage Led (Voyant)
PROCÉDURE D’INSTALLATION 5.7. Affi chage LED (voyant) L'interface Modbus est munie de deux LED (voir Fig. 6) pour signaler les différents modes de fonc- tionnement : L1 (voyant vert) Fonctionnement Description Clignotement rapide 500 ms 500 ms Erreur Clignotement lent 100 ms 1900 ms Fonctionnement normal (paramétré/en action) - Page 18 PROCÉDURE D’INSTALLATION Fig. 7 - Emplacement des ponts ON 1 2 3 4 ON 1 2 3 4 Ponts JP1 et 1 → Polarisation du circuit connecté sur le bus EIA485 ON 1 2 3 4 5 6 7 8 ON 1 2 3 4 Fig.
-
Page 19: Liste Des Unités Intérieures Compatibles
PROCÉDURE D’INSTALLATION 6. LISTE DES UNITÉS INTÉRIEURES COMPATIBLES 6.1. Monosplit, multi-splits, maxi-multi Monosplit + Maxi-Multi + Code Multi-splits + Code Désignation Type* Connexion Code ensemble unité intérieure unité intérieure ASYA 9 12 LK 817009 / 817012 ASYG 9 12 LT 817209 / 817212 Platines inter- faces (reportez-... - Page 20 PROCÉDURE D’INSTALLATION Monosplit + Maxi-Multi + Code Multi-splits + Code Désignation Type* Connexion Code ensemble unité intérieure unité intérieure AUYF 12 14 LAL 827812 / - 858212 / 858214 858212 / 858214 827928 / - 850818 / 850622 AUYF 18 22 24 LBL 858218 / - / - 827924 850724...
-
Page 21: Vrf
PROCÉDURE D’INSTALLATION 6.2. VRF Modèle Désignation Type* Connexion ASYA 7 9 12 14 18 24 30 LACH ASYE 7 9 12 14 LACH Connecteur CNC01 de la carte Muraux électronique de l'unité intérieure ASYA 4 7 9 12 14 18 24 30 GACH ASYE 4 7 9 12 14 GACH AUXB 7 9 12 14 18 24 LALH AUXD18 24 LALH... - Page 22 NOTES Novembre 2014 NI 923 098 A...
