Effectuez les opérations suivantes :
1.

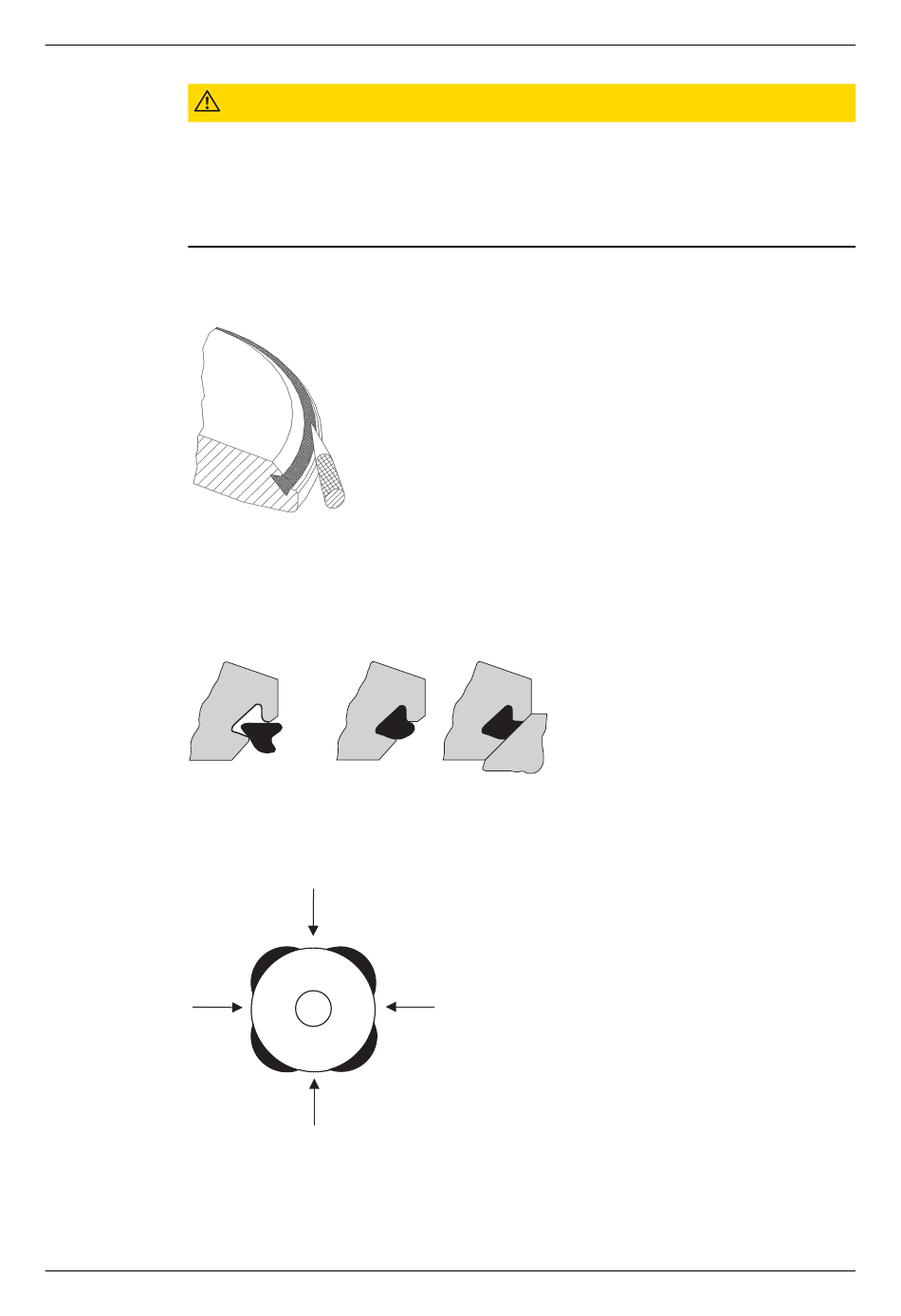

Fig.19
2.
3.
Fig.20
4.
Fig.21
5.
6.
430BAL008348FR_3
07.02.2022
Attention
Risque de blessure !
La pointe à tracer peut déraper lors du démontage du joint trapézoïdal
► Serrez le disque de vanne de la vanne dans un étau en utilisant des
mors de protection.
► Dévissez l'extrémité recourbée de la pointe à tracer.
Enfoncez la pointe à tracer dans le joint trapézoïdal et retirez ce dernier.
Avant le montage, humidifiez le joint trapézoïdal du côté non en contact avec
le produit (envers). Veiller à ce que l'eau ne pénètre pas dans la rainure du
joint trapézoïdal du disque de vanne.
Poser le joint trapézoïdal. Respectez sa position de montage (voir la figure).
A l'aide de l'outil d'insertion, enfoncer le joint trapézoïdal – en appuyant, de
manière répétée et régulière sur des points opposés répartis sur tout le
périmètre.
Insérez le joint trapézoïdal de manière uniforme.
Remplacez tous les autres joints indiqués sur le plan de pièces de rechange.
Entretien
Maintenance
