Zorg Effects Oppressor Instructions De Montage page 8

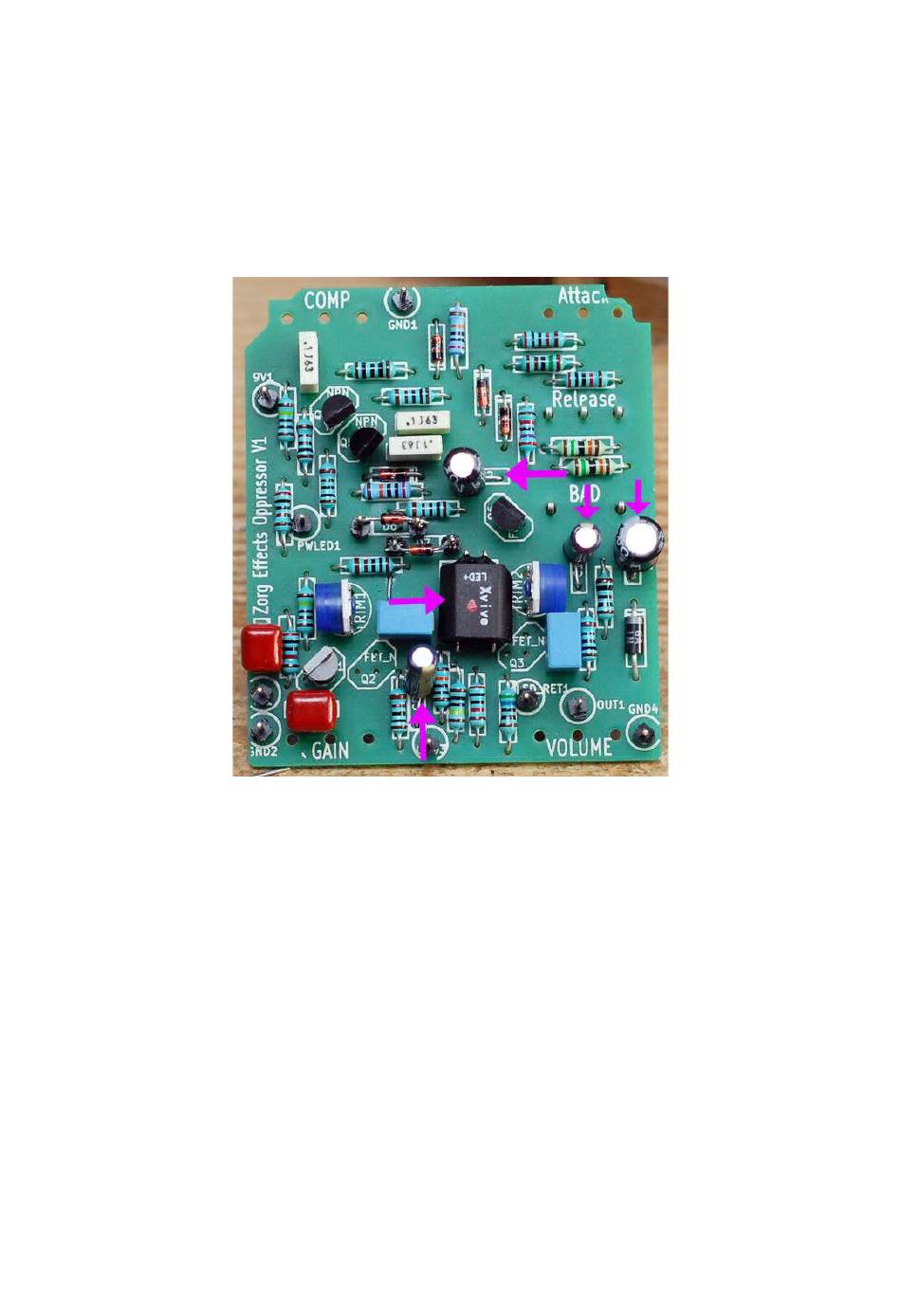

- Ajoutez l'optocoupleur en faisant attention à son sens, (voir image ci
dessous), l'inscription LED+ doit être vers le haut avec le + à gauche.
Pour finir, ajoutez les capas bleues et les capas électrolytiques. Attention au
sens de celles ci, elles doivent être placées avec le coté négatif (bande blanche
avec des « - ») indiqué par les flèches de cette photo.
Vous pouvez mettre ou pas la capa C8. Reportez vous au chapitre « Hacks !!! »
en fin de ce document pour faire votre choix.
Remarquez aussi le sens de D6 et D7 et la façon de souder D7.
Copyright Zorg Effects G.Denneulin December 2016 – For non commercial use only. 8
