Puis nous allons souder les composants du plus petit au plus gros. Donc
d'abord les diodes et les résistances. Attention au sens des diodes, elle doivent

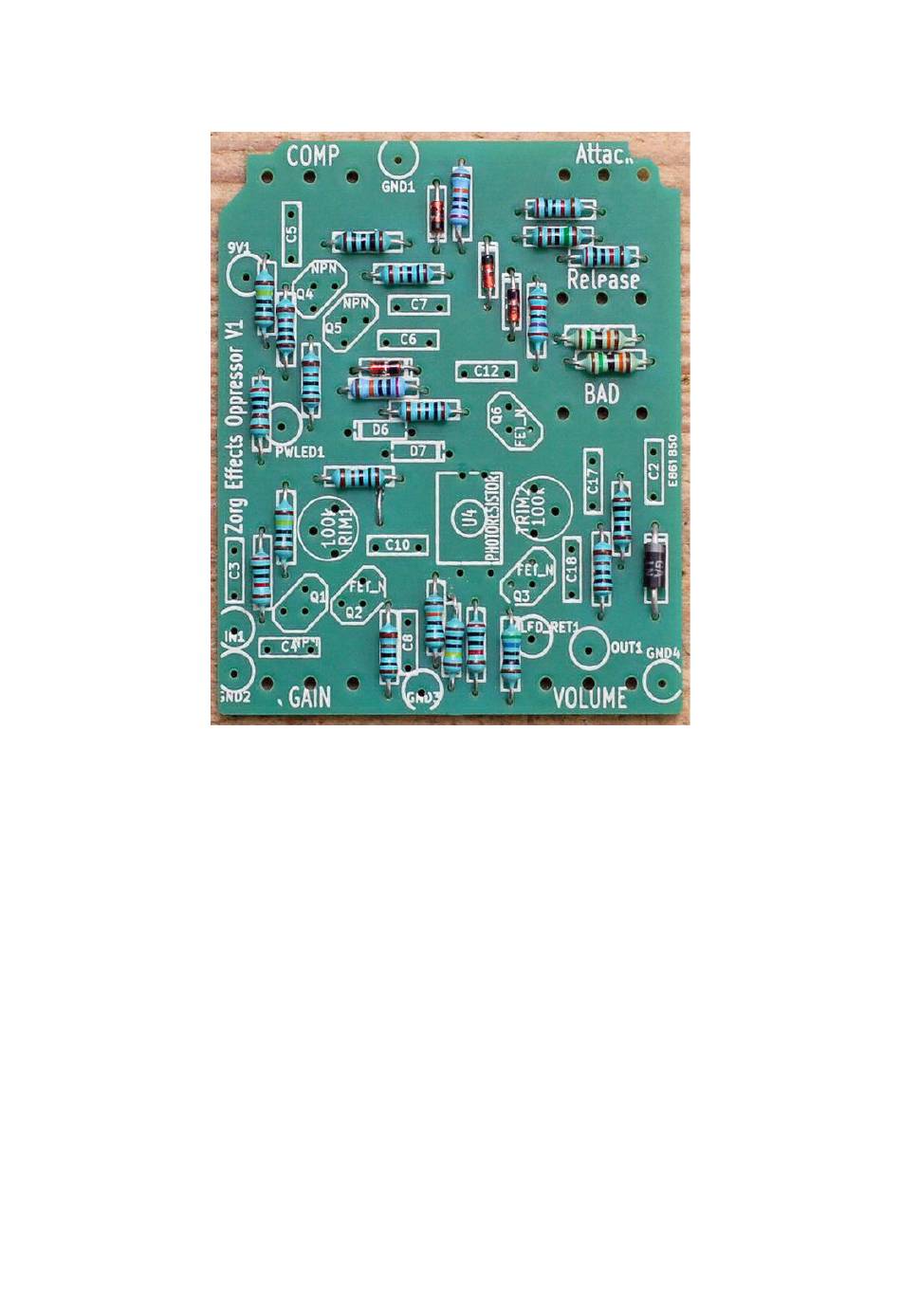

absolument être dans le même sens que sur cette image :
Notez ici que D6 et D7 n'ont pas été mises. En fait vous pouvez mettre D6 dès
maintenant, contrairement à ce que la suite des photos montre. D7 sera mise
plus tard.
Notez aussi que sur cette photo R1 et R2 n'ont pas les valeurs notifiées dans le
tableau de nomenclature de la page 3. Faites moi confiance et patientez
jusqu'au chapitre « Réglages » pour comprendre.
