Zorg Effects Oppressor Instructions De Montage page 5

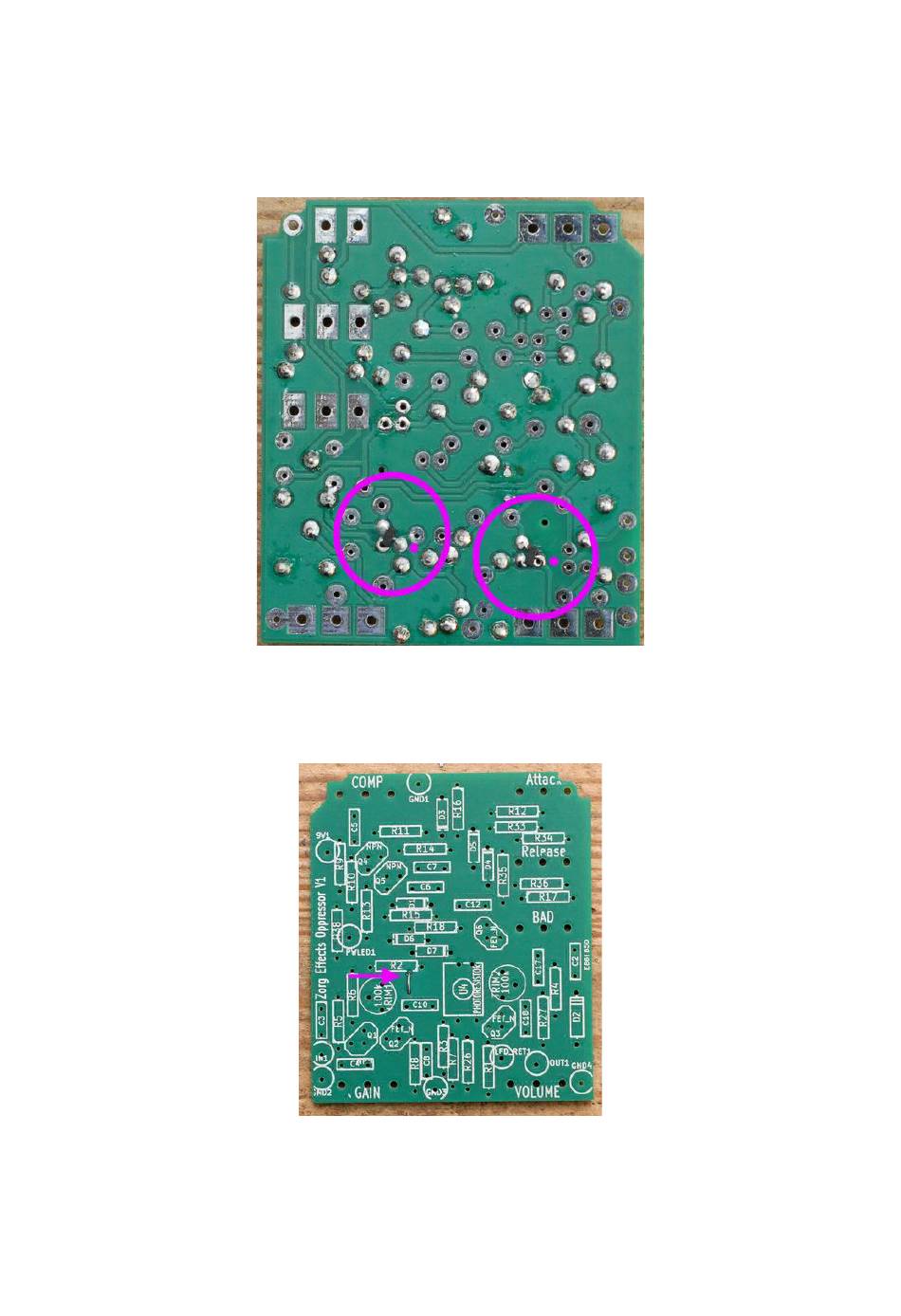

Coté cuivre, commencez par souder les 2 transistors J201 en CMS. Attention
au sens, ils doivent être comme sur la photo ci dessous. Le point violet indique
la pastille sur laquelle la grille du transistor doit être soudée. La grille étant la
pin seule sur le coté du rectangle. Vu la taille du transistor, il vaut mieux un fer
à souder précis. Attention à ne pas faire déborder les soudures, vérifiez ces
dernières au voltmètre si besoin.
Retournez la carte et soudez le jumper en utilisant des morceaux de pattes des
résistances pour les faire. Il y en a qu'un, disposé comme sur la photo ci
dessous.
Copyright Zorg Effects G.Denneulin December 2016 – For non commercial use only. 5
