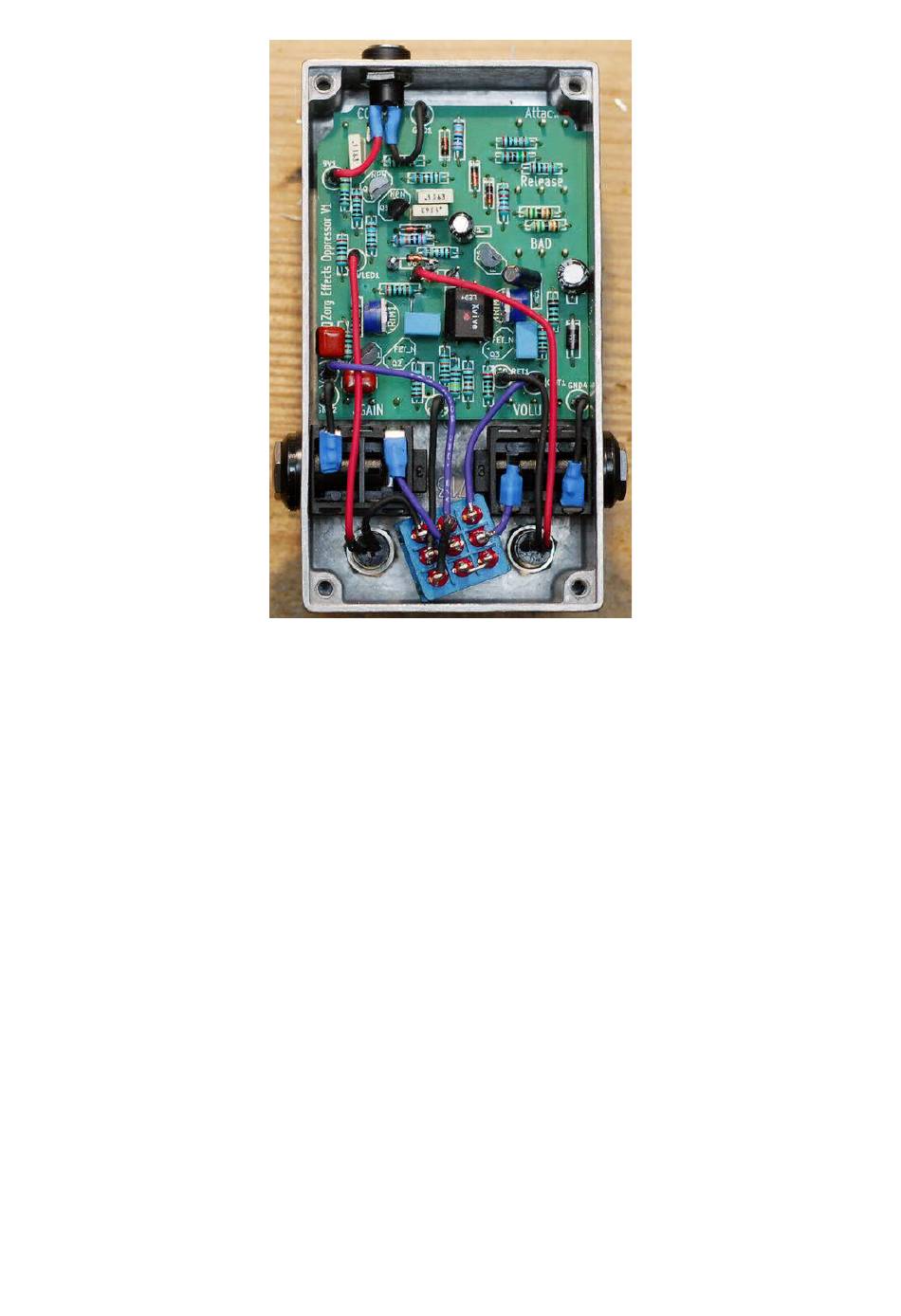

Voici la liste des câblages à faire:
9v1 va au +9v du jack DC (patte longue si vous souhaitez une alim centre
négatif)
Gnd1, en haut à droite de 9v1, va à la masse du jack DC (patte courte si vous
souhaitez une alim centre négatif)
GND4 et GND2 vont aux masses des jacks audio.
PWLED1 va à la patte positive de la led de bypass(la patte la plus longue).
Si on numérote les pattes du footswitch :
1 2 3
4 5 6
7 8 9
Alors :
4 est connecté à GND3 sur la carte
5 est connecté au jack d'entrée
6 est connecté au jack de sortie
8 et 9 sont connectés ensembles.
1 est connecté à la masse de la led de bypass (la patte la plus courte).
2 est connecté à IN1 sur la carte.
Copyright Zorg Effects G.Denneulin December 2016 – For non commercial use only.
