Ne disposez jamais le câble d'un bus de terrain directement en
parallèle avec des câbles véhiculant de l'énergie électrique.
Lors de l'installation, il convient de veiller à ce que les câbles de commande,
les câbles véhiculant des signaux (0 - 10 V, 4 - 20 mA, 24 V DC, etc.) et les
câbles de raccordement à un bus de terrain (PROFIBUS DP, CANopen, etc.)
ne soient jamais placés directement en parallèle avec des câbles véhiculant
de l'énergie électrique (câbles de raccordement au secteur ou à un moteur).
En cas de disposition parallèle des câbles, les distances entre câbles de
commande, câbles véhiculant des signaux et câbles pour bus de terrain ②
par rapport aux câbles conduisant de l'énergie électrique (câbles de raccorde-
ment au secteur ou à un moteur) ① doivent être supérieures à 30 cm. Les
câbles doivent toujours se croiser perpendiculairement.
②
①
≧ 300 mm
(≧ 11.81")

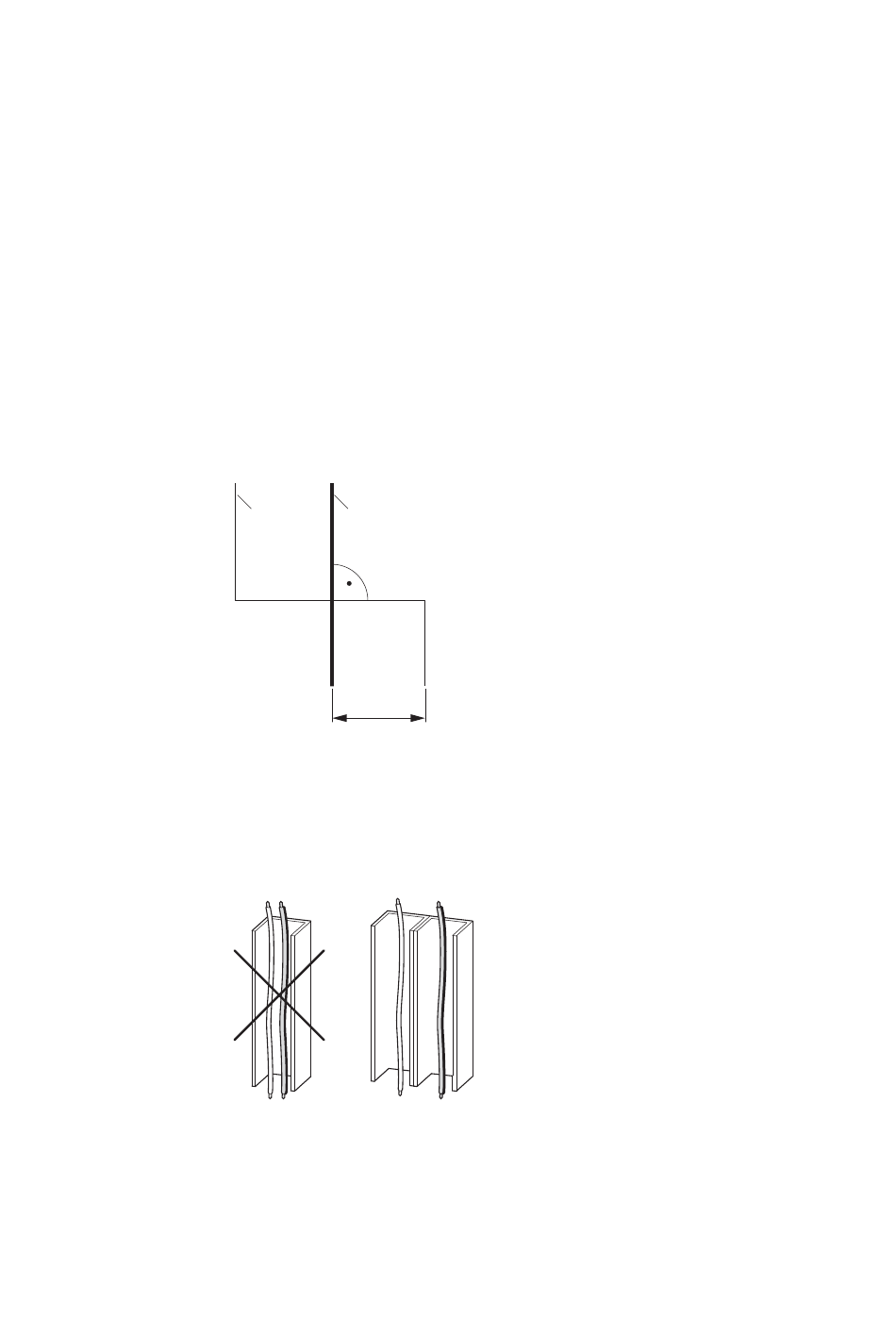

Figure 15 :Pose des câbles pour PROFIBUS DP ② et des câbles de raccordement au secteur
ou à un moteur ①
Si l'installation impose une disposition parallèle des câbles dans des goulottes
de câblage, il convient de prévoir entre le câble pour bus de terrain ② et le
câble de raccordement au secteur ou à un moteur ① une séparation qui
évitera toute incidence électromagnétique sur le câble pour bus de terrain.
b
b
a
Figure 16 :Pose séparée dans la goulotte de câblage
a Câble de raccordement au secteur ou à un moteur
b Câble PROFIBUS
→
N'utilisez que des câbles préconisés pour bus PROFIBUS DP.
