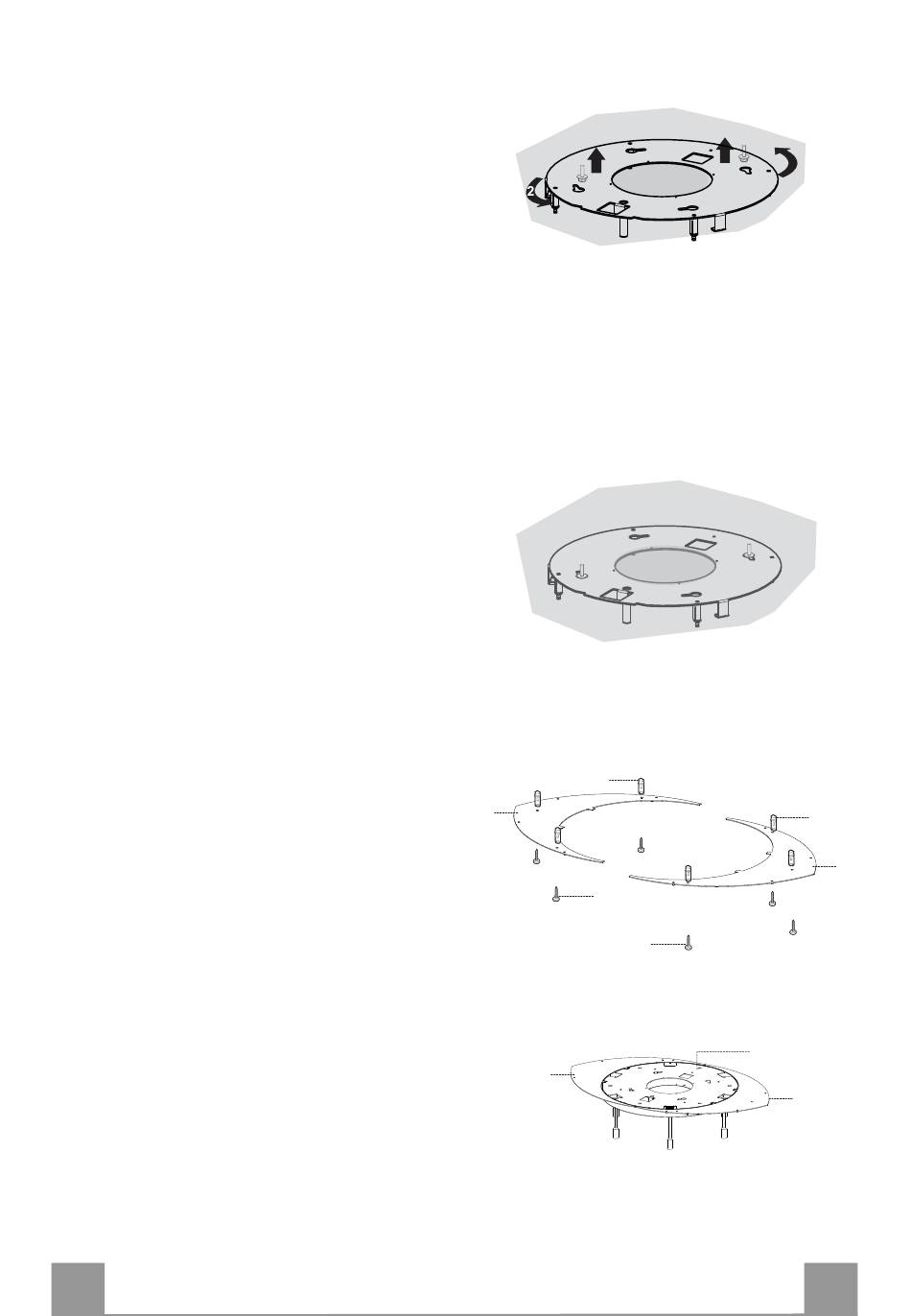

FIXATION PLAQUE
• Soulever la plaque de fixation en veillant à ce
que le cliquet fin de course soit positionné fron-
talement.
• Emboîter les trous sur les deux vis précédem-
ment prévues au plafond et tourner jusqu'au
centre du trou de réglage.
• Serrer les deux vis et visser les deux autres
fournies ; avant de serrer définitivement les vis
vous pouvez effectuer des réglages en tournant
la pièce, en faisant attention à ce que les vis ne
sortent pas du siège du trou de réglage.
• La fixation doit être sûre aussi bien par rapport
au poids de la hotte qu'aux contraintes provo-
quées par des poussées latérales occasionnelles
à l'appareil monté. À la fin de la fixation, véri-
fier que la plaque est stable.
• Au cas où le plafond ne serait pas suffisamment
robuste
dans
le
l'installateur devra le renforcer à l'aide de pla-
ques et de contre-plaques opportunes ancrées
sur des parties structurellement résistantes.
FIXATION RALLONGE PLAQUE (MODÈLE NEST)
• Prendre les 2 rallonges 2.1 et les accrocher dans
les trous prévus à cet effet de la plaque 2 déjà
montée.
• Marquer les centres des trous des plaques.
• Retirer les rallonges.
• Percer ø 10 mm (insérer tout de suite les chevil-
les 11 fournies).
• Accrocher de nouveau les rallonges et les fixer
avec les vis 12h fournies.
FR
point
de
suspension,
1
11
2.1
12h
12h
2.1
1
2
11
2.1
2
2.1
2 20
