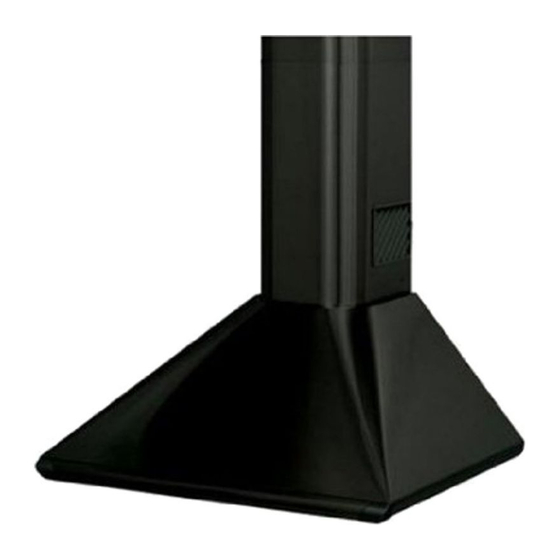

ROBLIN Astra Manuel D'instructions
  1. Manuels
  2. Marques
  3. ROBLIN Manuels
  4. Hottes de ventilation
  5. Astra
  6. Manuel d'instructions

ROBLIN Astra Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
FR
Manuel d'Ì I nstructions
2
GB
Instruction Manual
12
Astra

Publicité

Table des Matières
loading

Manuels Connexes pour ROBLIN Astra

Sommaire des Matières pour ROBLIN Astra

  • Page 1 All manuals and user guides at all-guides.com Manuel d'Ì I nstructions Instruction Manual Astra...

  • Page 2: Table Des Matières

    All manuals and user guides at all-guides.com Chère Madame, Cher Monsieur, Si vous suivez attentivement les recommandations contenues dans ce mode d’emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances. SOMMAIRE CONSEILS ET SUGGESTIONS CARACTERISTIQUES INSTALLATION UTILISATION ENTRETIEN...

  • Page 3: Conseils Et Suggestions

    All manuals and user guides at all-guides.com CONSEILS ET SUGGESTIONS INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

  • Page 4: Caracteristiques

    All manuals and user guides at all-guides.com CARACTERISTIQUES Caractéristiques techniques Hotte Basic Moteur Quantité Puissance 150 W (60) Tension alimentation 220-240 V 6/40K-A Fréquence alimentation 50 Hz II (60) I (90) 205 W (90) Classe isolement 8BS/28K-A-P Poids ~ 12 kg Encombrement Hotte Type...
  • Page 5 All manuals and user guides at all-guides.com Composants Réf. Q.té Version Filtrante ou Aspirante 7.2.1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres 1 Cheminée Télescopique formée par : 1 Cheminée Supérieure 1 Cheminée Inférieure 2 Brides Fixation Corps Hotte 7.2.1 2 Brides Fixation Cheminée Supérieure 1 Grille en Direction Droite Sortie Air...

  • Page 6: Installation

    All manuals and user guides at all-guides.com INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi : • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte. •...

  • Page 7: Montage Du Corps De La Hotte

    All manuals and user guides at all-guides.com • Percer de ø 8 mm tous les points marqués. • Insérer les chevilles 11 dans les trous. • Fixer les brides en utilisant les vis 12a fournies. • Si présente, fixer l’embase, en utilisant les vis 12a fournies. Montage du Corps de la Hotte •...

  • Page 8: Branchement Electrique

    All manuals and user guides at all-guides.com SORTIE AIR VERSION FILTRANTE • Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte. • Les grilles de direction sortie air doivent être montées après l’installation de la cheminée inférieure.

  • Page 9: Utilisation

    All manuals and user guides at all-guides.com UTILISATION Tableau de commande L Lumières Allume et éteint l’éclairage M Moteur Allume et éteint le moteur aspiration V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1. Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

  • Page 10: Entretien

    All manuals and user guides at all-guides.com ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les deux mois ou plus fréquemment en cas d’utilisation intense. • Retirer les filtres l’un après l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.

  • Page 11: Filtres Anti-Odeur (Version Filtrante)

    All manuals and user guides at all-guides.com Filtres anti-odeur (Version filtrante) REMPLACEMENT FILTRES AU CHARBON ACTIF • Ils ne sont pas lavables ni régénérables ; les remplacer au moins tous les quatre mois d’utilisation ou plus fréquemment en cas d’utilisation très intense. •...
  • Page 12 All manuals and user guides at all-guides.com Dear Customer, If you follow the recommendations contained in this Instruction Manual, your appliance will give you constant high performance and will remain efficient for many years to come. CONTENTS RECOMMENDATIONS AND SUGGESTIONS CHARACTERISTICS INSTALLATION MAINTENANCE...

  • Page 13: Recommendations And Suggestions

    All manuals and user guides at all-guides.com RECOMMENDATIONS AND SUGGESTIONS INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. • The minimum safety distance between the cooker top and the extractor hood is 650 mm. •...

  • Page 14: Technical Characteristics

    All manuals and user guides at all-guides.com CHARACTERISTICS Technical Characteristics Basic Hood Motor Q.ty Power 150 W (60) Supply Voltage 220-240 V 6/40K-A Supply Frequency 50 Hz 205 W (90) II (60) I (90) Insulation Class 8BS/28K-A-P Weight ~ 12 kg Dimensions Hood Type...
  • Page 15 All manuals and user guides at all-guides.com Components Ref. Q.ty Recirculation or Ducted Version 7.2.1 1 Hood Body, complete with: Controls, Light, Blower, Filters 1 Telescopic Chimney comprising: 1 Upper Section 1 Lower Section 2 Hood Body Fixing Brackets 7.2.1 2 Upper Chimney Section Fixing Brackets 1 Right Air Outlet Grill 1 Left Air Outlet Grill...
  • Page 16 All manuals and user guides at all-guides.com INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...

  • Page 17: Mounting The Hood Body

    All manuals and user guides at all-guides.com • Drill ø 8 mm holes at all the centre points marked. • Insert the wall plugs 11 in the holes. • Fix the brackets using the 12a screws supplied. • Fix the back panel (where present) using the 12a screws supplied. Mounting the hood body •...

  • Page 18: Electrical Connection

    All manuals and user guides at all-guides.com RECIRCULATION VERSION AIR OUTLET • Push fit the air outlet fitting 15 onto the air outlet of the hood body. • The air outlet directional grills must be fitted after the lower outlet duct has been installed •...

  • Page 19: Control Panel

    All manuals and user guides at all-guides.com Control panel L Light Switches the lighting system on and off M Motor Switches the extractor motor on and off V Speed Sets the operating speed of the extractor: 1. Low speed, used for a continuous and silent air change in the presence of light cooking vapour.

  • Page 20: Grease Filters

    All manuals and user guides at all-guides.com MAINTENANCE Grease filters CLEANING METAL SELF-SUPPORTING GREASE FILTERS • The filters must be cleaned every two months of operation, or more frequently with heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.

  • Page 21: Light Replacement

    All manuals and user guides at all-guides.com Activated charcoal filters (Recirculation version) REPLACING THE ACTIVATED CHARCOAL FILTERS • These filters are not washable and cannot be regenerated, and must be replaced approximately every four months of operation, or more frequently with heavy usage. •...
  • Page 22 C.E.E. 89/336 relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. Dit apparaat voldoet aan de Europese laagspanningsnorm 73/23/EEG inzake de elektrische veiligheid en de Europese normen: 89/ 336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering. Astra - 040316...
