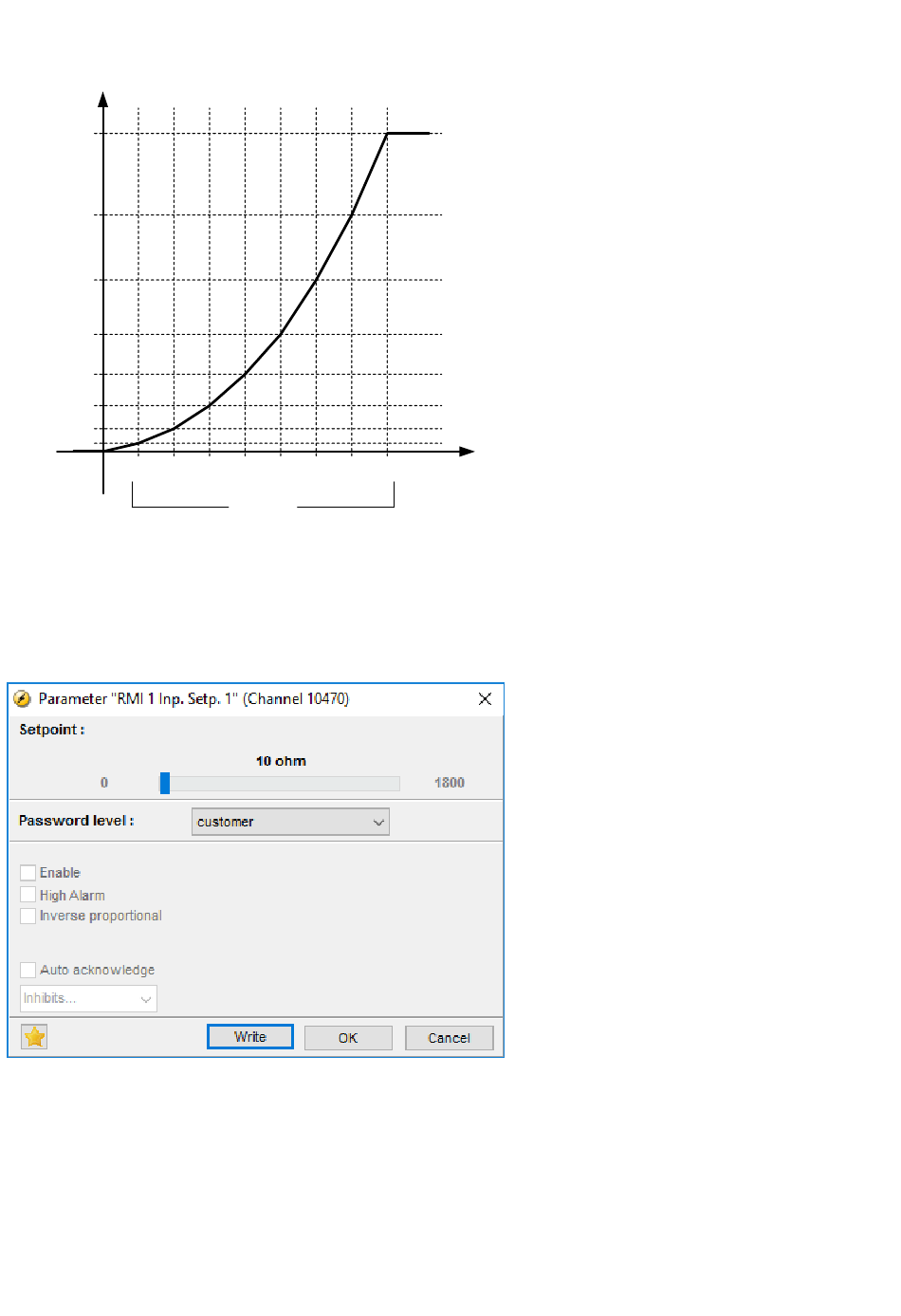

4.6.8 Illustration des entrées paramétrables
Resistance
(Ω)
Setpoint 8
Setpoint 7
Setpoint 6
Setpoint 5
Setpoint 4
Setpoint 3
Setpoint 2
Setpoint 1
1 2
4.6.9 Configuration
Les 8 points de réglage des entrées RMI paramétrables ne peuvent pas être modifiés via l'écran, mais uniquement dans l'utilitaire
USW. Les réglages d'alarme peuvent être effectués aussi bien via l'affichage que dans l'utilitaire USW. Dans l'USW, les entrées
paramétrables sont définies dans la boîte de dialogue suivante :
Régler la résistance de la sonde RMI à la valeur de mesure précise souhaitée. Ci-dessus, le réglage est de 10Ω à 0.0 bar.
4.6.10 Mise à l'échelle des entrées 4 à 20 mA
La mise à l'échelle des entrées analogiques sert à garantir que la lecture des entrées se produit à une résolution qui correspond au
capteur connecté. Il est recommandé de suivre la liste ci-dessous en cas de changement de mise à l'échelle des entrées
analogiques.
DESIGNER'S REFERENCE HANDBOOK 4189340587L FR
3 4 5 6 7
Setpoints
Value
(bar, °C or %)
8
