Etapes Du Montage; Liste Des Travaux À Effectuer; Emplacement De Montage - Viessmann Vitoconnect 100 OPTO1 Notice De Montage Et De Maintenance

Etapes du montage

Liste des travaux à effectuer
Déroulement
Montage
1 Contrôler les exigences système.
2 Mettre la fixation murale pour le Vitoconnect 100 en
place.
3 Raccorder le Vitoconnect 100 au générateur de cha-
leur.
4 Mettre en place le Vitoconnect 100 dans la fixation
murale.
5 Raccorder l'appareil à l'alimentation électrique.
Mise en service
6 Contrôler les réglages réseau.
7 Enregistrer l'utilisateur et configurer l'installation de
chauffage.
Commande avec ViCare App
■
Commande avec Vitotrol Plus App
■

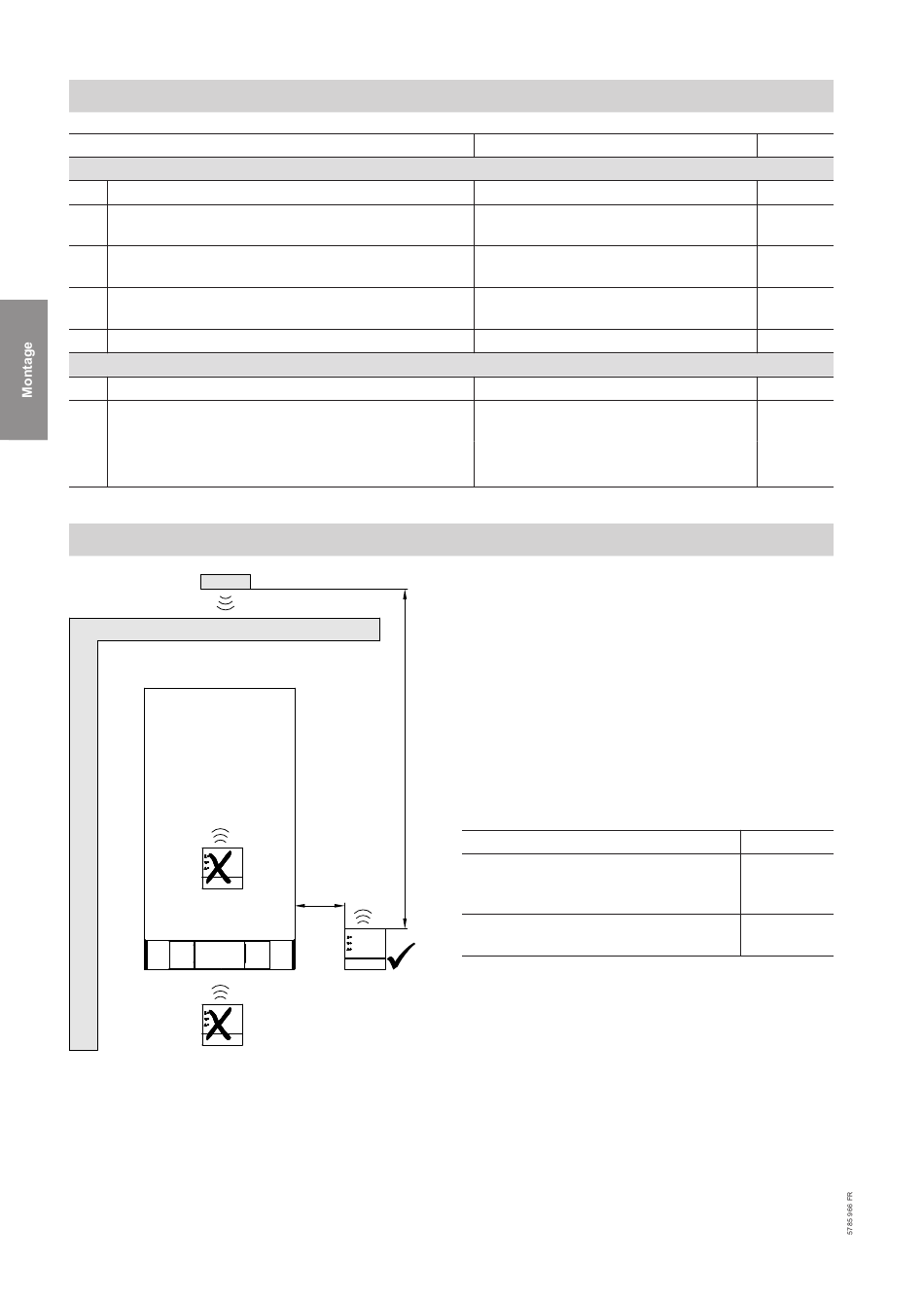

Emplacement de montage

Fig. 2 Exemple avec une chaudière murale
Pour qu'une bonne connexion WiFi soit assurée,
A
faire en sorte que la distance entre le
Vitoconnect 100 et le routeur WiFi soit la plus
courte possible.
10
Type de montage : montage mural
■
■
■
Remarque
A
Tenir compte des longueurs indiquées pour les câbles
de raccordement (compris dans le matériel livré) lors
du choix de l'emplacement de montage.
Câbles de raccordement
Câble de liaison Optolink/USB pour le
raccordement du Vitoconnect 100 à la
>0,3 m
régulation de chaudière
Bloc d'alimentation avec câble de rac-
cordement
Responsable
Installateur/spécialiste informatique
Installateur
Installateur
Installateur
Installateur
Spécialiste informatique
Installateur/utilisateur
Distance au générateur de chaleur : 0,3 m minimum
Prise électrique 230 V/50 Hz, à 1 m maximum de
l'emplacement de montage
Accès Internet avec signal WiFi suffisant
Remarque
Le signal WiFi peut être renforcé avec un répéteur
WiFi disponible dans le commerce.
Page
7
11
12
11
12
14
14
Longueur
3 m
1 m
