Notice de montage et de maintenance

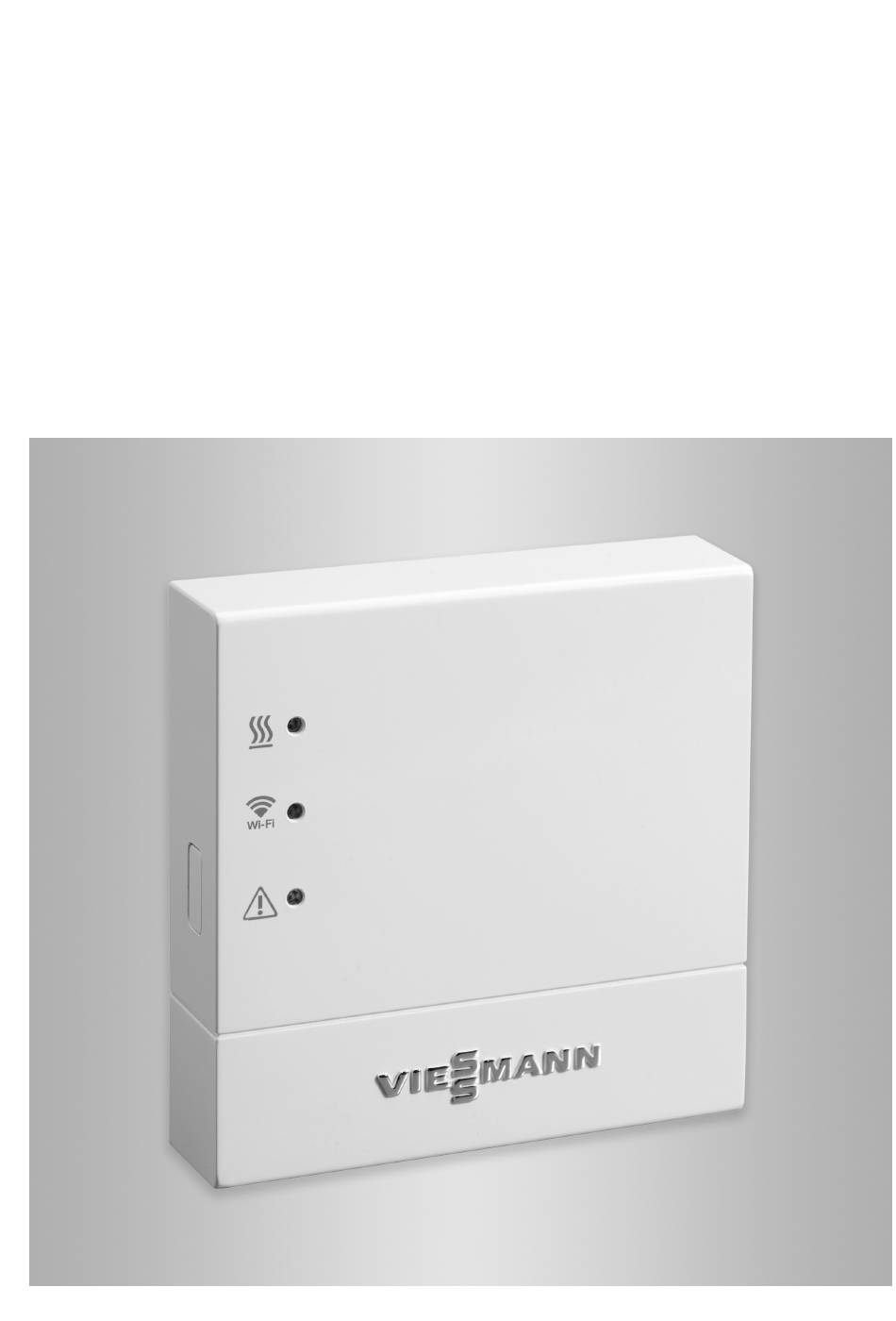

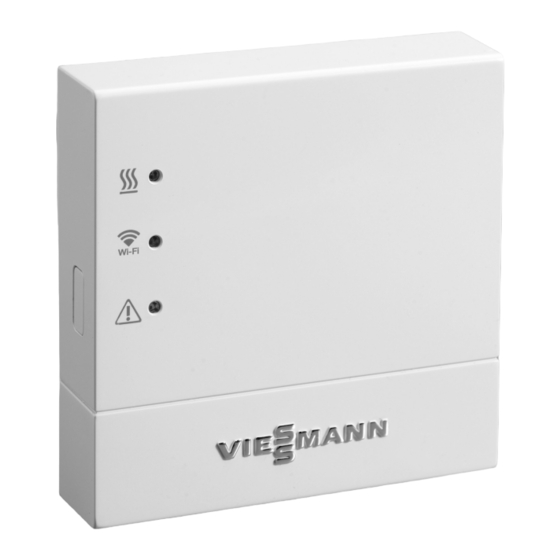

Vitoconnect 100
type OPTO1
Interface de communication pour la surveillance et la commande à distance d'ins-
tallations de chauffage via Internet, pour les interfaces de commande suivantes :
■
ViCare App
Vitotrol Plus App
■
Vitoguide
■
Remarques concernant la validité, voir dernière page
VITOCONNECT 100
5785 966 FR
9/2016
VIESMANN
A conserver !

Publicité

Table des Matières
loading

Manuels Connexes pour Viessmann Vitoconnect 100 OPTO1

Sommaire des Matières pour Viessmann Vitoconnect 100 OPTO1

  • Page 1 VIESMANN Notice de montage et de maintenance Vitoconnect 100 type OPTO1 Interface de communication pour la surveillance et la commande à distance d'ins- tallations de chauffage via Internet, pour les interfaces de commande suivantes : ■ ViCare App Vitotrol Plus App ■...

  • Page 2: Explication Des Consignes De Sécurité

    Attention Si on remplace des pièces, on devra employer Une décharge électrostatique risque d'endom- les pièces Viessmann d'origine qui conviennent mager les composants électroniques. ou des pièces équivalentes autorisées par Avant les travaux, toucher un objet mis à la terre Viessmann.

  • Page 3: Consignes De Sécurité (Suite)

    Consignes de sécurité Consignes de sécurité (suite) Consignes de sécurité relatives au fonctionnement de l'installation Comportement en cas d'odeur de gaz de combus- tion Danger Les gaz de combustion peuvent entraîner des intoxications mortelles. Mettre l'installation de chauffage hors service. ■...

  • Page 4: Table Des Matières

    Sommaire Sommaire 1. Sécurité et responsabilité Sécurité de fonctionnement ..............Responsabilité ..................2. Informations Symboles ....................Symboles .................... ■ Domaines d'utilisation autorisés ............3. Travaux préparatoires au Exigences système ................montage Installation de chauffage ..............■ Régulations supportées ..............■ Réseau IP ...................

  • Page 5: Sécurité Et Responsabilité

    à l'emploi du Vitoconnect 100, du serveur Viessmann ou du logiciel, ainsi que des dommages à attribuer à une utilisation incorrecte de l'appareil. Les conditions générales de vente de la société...

  • Page 6: Informations

    à l'utilisation et l'optimisation à distance des installa- tions et les systèmes de commande électroniques des tions dotées des interfaces utilisateur et des interfaces générateurs de chaleur et de courant Viessmann sup- de communication définies dans les présents docu- portés. Les intensités et les tensions indiquées sont ments.

  • Page 7: Travaux Préparatoires Au

    être protégé au travers d'un mot de une connexion Internet sécurisée avec le serveur passe WPA2 suffisamment sûr. Il est déconseillé Viessmann. Aucune connexion ne peut être établie d'établir des connexions non codées entre le entre le Vitoconnect 100 et d'autres serveurs.

  • Page 8: Commande Par Le Biais D'applications

    ■ ■ Google Android à partir de la version 4.4 Commande par le biais d'applications Pour commander à distance les installations de chauffage Viessmann munies de régulations Vitotronic via les réseaux IP. Fig. 1 Générateur de chaleur avec régulation Serveur Viessmann Câble de liaison Optolink/USB...
  • Page 9 Vitoconnect 100 via les interfaces Optolink et USB. Le Vitoconnect 100 transmet ces messages au serveur Viessmann. Les applications ViCare App et Vitotrol Plus App interrogent l'état de l'installation de chauffage de manière cyclique et affi- chent les messages.

  • Page 10: Etapes Du Montage

    Etapes du montage Liste des travaux à effectuer Déroulement Responsable Page Montage Contrôler les exigences système. Installateur/spécialiste informatique Mettre la fixation murale pour le Vitoconnect 100 en Installateur place. Raccorder le Vitoconnect 100 au générateur de cha- Installateur leur. Mettre en place le Vitoconnect 100 dans la fixation Installateur murale.

  • Page 11: Portées

    Etapes du montage Emplacement de montage (suite) Portées La portée des connexions WiFi peut être réduite par ■ Les signaux WiFi sont cloisonnés par les gaines les murs, les planchers et les objets d'aménagement. techniques et les cages d'ascenseur. L'intensité du signal WiFi diminuant, la réception peut ■...

  • Page 12: Raccordements Électri

    Raccordements électriques Réaliser les raccordements électriques Sur le Vitoconnect 100, vue de dessous Sur la régulation du générateur de chaleur Pour le câble de liaison Optolink/USB Micro-USB pour l'alimentation électrique par le biais du bloc d'alimentation Pour le câble de liaison Optolink/USB 1.

  • Page 13: Mise En Service

    Allumée en jaune. Connexion établie entre le Vitoconnect 100 et le routeur WiFi Clignote en vert. Etablissement de la connexion entre le Vitoconnect 100 et le serveur Viessmann Allumée en vert. Connexion établie entre le Vitoconnect 100 et le serveur Viessmann Clignote en rouge.

  • Page 14: Contrôler Les Réglages Réseau

    Code QR, "données de fabrication" et numéro "ID", che de l'application à "iPhone uniquement". voir autocollant sur le Vitoconnect 100. 2. Démarrer l'application ViCare App et sélectionner Vitoconnect 100 OPTO1 "Créer un nouveau compte". Données de fabrication : ID : Adr.

  • Page 15: Avec Vitotrol Plus App

    5. Scanner le code QR ou saisir les "données de fabrication" et le numéro "ID". Remarque Code QR, "données de fabrication" et numéro "ID", voir autocollant sur le Vitoconnect 100. Vitoconnect 100 OPTO1 Données de fabrication : ID : Adr. MAC : WPA2 : www.viessmann.com/vitoconnect...

  • Page 16: Elimination Des Pannes

    Elimination des pannes Mesures d'élimination des défauts Les défauts sur le Vitoconnect 00 sont signalés par dif- férents voyants à LED (voir page 13). Défauts signalés par un voyant à LED Nature du défaut et mesures Clignote en rouge. Pas de connexion avec le générateur de chaleur Contrôler les connecteurs enfichables (Optolink, USB).

  • Page 17: Mode Entretien

    Désactiver messages de l'installation de chauffage au serveur Appuyer sur la touche Reset pendant 2 s environ. La Viessmann, par exemple pendant la réalisation de tra- n'est plus allumée. vaux d'entretien sur l'installation de chauffage. Le mode entretien est désactivé.
  • Page 18 Elimination des pannes Rétablir l'état de livraison (suite)

  • Page 19: Listes Des Pièces Déta

    Listes des pièces détachées Commande de pièces détachées Lors de la commande de pièces détachées, les indica- tions suivantes sont nécessaires : ■ Référence (voir plaque signalétique Numéro de position de la pièce détachée (de la pré- ■ sente liste de pièces détachées) Fig.

  • Page 20: Ue : Liste Des Pièces Détachées

    Listes des pièces détachées UE : Liste des pièces détachées 0001 0002 Fig. 8...
  • Page 21 Listes des pièces détachées UE : Liste des pièces détachées (suite) Pos. Pièce détachée 0001 Câble de raccordement USB/Optolink 0002 Bloc d'alimentation...

  • Page 22: Gb/Us/Ca : Liste Des Pièces Détachées

    Listes des pièces détachées GB/US/CA : Liste des pièces détachées 0001 0002 Fig. 9...
  • Page 23 Listes des pièces détachées GB/US/CA : Liste des pièces détachées (suite) Pos. Pièce détachée 0001 Câble de raccordement USB/Optolink 0002 Bloc d'alimentation avec adaptateur...

  • Page 24: Caractéristiques Techni

    Caractéristiques techniques Caractéristiques techniques Vitoconnect 100 Tension nominale ― Fréquence WiFi 2,4 GHz Codage WiFi Sans codage ou WPA2 Protocole Internet IPv4 Affectation IP DHCP Intensité nominale Puissance absorbée Classe de protection Indice de protection IP 30 selon EN 60 529, à garantir par le montage/la mise en place Plage de température de fonctionnement 5 à...

  • Page 25: Index

    Index Index Mode entretien............17 Accès Internet.............. 5 Monter la fixation murale..........11 Adresse IP..............7, 14 Adresse IP dynamique..........7 Appareil de commande N° de fabrication...........20, 22 – pour ViCare App............8 – pour Vitotrol Plus App..........8 Opérateur réseau............5 Organes d'affichage...........

  • Page 28: Remarque Concernant La Validité

    Remarque concernant la validité Référence 7571381 7637691 Viessmann France S.A.S. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr...
